MAX16832
MOSFETおよびハイサイド電流検出内蔵、2MHz、高輝度LEDドライバ
すべて表示スペースとコストを節約する、MOSFET内蔵、高電圧、高効率LEDドライバ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 広範なLED照明アプリケーション用の高コスト効率ソリューション
- 入力電圧範囲:6.5V~65V
- 出力電流:1A (max)
- LED電流精度:±3%
- 選択可能な調光オプション:リニアまたはPWM
- 最小限の部品数によってコストとスペースを削減
- 65V、0.45ΩのパワーMOSFET内蔵
- 抵抗設定可能なLED定電流
- 200mV電流検出リファレンスを備えたハイサイド電流検出内蔵
- ヒステリシス制御:最大2MHzのスイッチング周波数
- 各種保護機能と広い動作温度範囲によって照明器具の信頼性が向上
- サーマルフォールドバック保護によってLEDを調光して過熱を最小化
- サーマルシャットダウン保護
- 放熱特性を高めた8ピンSOパッケージで提供
- 動作温度範囲:-40℃~+125℃
ステップダウン定電流高輝度LED (HB LED)ドライバのMAX16832A/MAX16832Cは、車載用インテリア/エクステリア照明、建築用およびアンビエント照明、LED電球、およびその他のLED照明アプリケーションにコスト効率の高いデザインソリューションを提供します。
MAX16832A/MAX16832Cは、+6.5V~+65Vの入力電圧範囲で動作し、最大+125℃の温度で動作するならば最大700mAの出力電流を、最大+105℃の温度で動作するならば最大1Aの出力電流を供給可能です。ハイサイド電流検出抵抗が出力電流を調整し、専用のパルス幅変調(PWM)入力が広範囲の輝度レベルでパルスLED調光を可能にします。
これらのデバイスは、広い入力電圧範囲が必要なアプリケーションに最適です。ハイサイド電流検出と内蔵の電流設定回路が外付け部品点数を最小限に抑えつつ、±3%の精度で平均出力電流を供給します。ヒステリシス制御方式が、負荷過渡時とPWM調光時の優れた入力電源除去と高速応答を保証します。MAX16832Aは10%の電流リップルを許容し、MAX16832Cは30%の電流リップルを許容します。両デバイスとも、最大2MHzのスイッチング周波数で動作するため、小型部品サイズが使用可能になります。

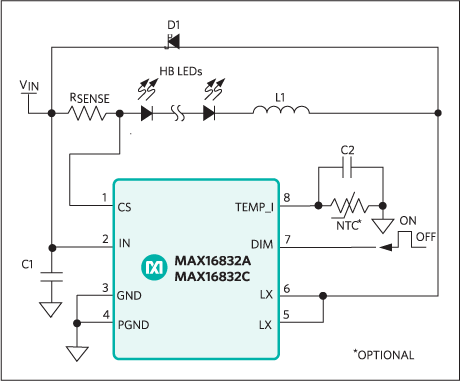

MAX16832A/MAX16832Cは、内部2Vスレッショルド電圧より低い外部DC電圧をTEMP_IとGND間に印加して、出力電流を低減するアナログ調光機能を備えています。TEMP_Iからは、TEMP_IとGND間に接続されたNTC (負の温度係数)サーミスタに25µAを供給して、LEDストリングの温度が指定温度ポイントを超えるとLED電流を低減するアナログサーマルフォールドバック機能も提供します。その他の機能として、サーマルシャットダウン保護などがあります。
MAX16832A/MAX16832Cは、-40℃~+125℃の自動車用温度範囲で動作し、放熱特性に優れた8ピンSOパッケージで提供されます。
アプリケーション
- 建築用、産業用、およびアンビエント照明
- 車載RCL、DRL、およびフォグライト
- ヘッドアップディスプレイ
- インジケータおよび非常ランプ
- MR16およびMR111 LED照明
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX16832
資料
Filters
1つが該当
データシート
2
デザイン・ノート
3
HTML
HTML
HTML
技術記事
13
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
デザイン・ノート 3
技術記事 6
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX16832AASA+ | 8-SOIC_N-150_MIL |
|
|
MAX16832AASA+T | 8-SOIC_N-150_MIL |
|
|
MAX16832AASA/V+ | 8-SOIC_N-150_MIL |
|
|
MAX16832AASA/V+T | 8-SOIC_N-150_MIL |
|
|
MAX16832CASA+ | 8-SOIC_N-150_MIL |
|
|
MAX16832CASA+T | 8-SOIC_N-150_MIL |
|
- MAX16832AASA+
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX16832AASA+T
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX16832AASA/V+
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX16832AASA/V+T
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX16832CASA+
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX16832CASA+T
- ピン/パッケージ図
- 8-SOIC_N-150_MIL
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX16832CEVKIT
Evaluation Kit for the MAX16832C and MAX16832A
製品の詳細
The MAX16832C evaluation kit (EV kit) demonstrates the MAX16832C hysteretic current-mode high-brightness LED (HB LED) driver IC. The MAX16832C EV kit is configured as a step-down topology with a constant-current HB LED driver circuit for external HB LEDs. The MAX16832C EV kit operates from a DC supply voltage of 6.5V to 65V and is configured to deliver 666mA of current to user-supplied HB LEDs. The output voltage for the HB LED string can go up to 64V and depends upon the EV kit's input voltage.
The MAX16832C EV kit can be configured for digital pulse-width modulation (PWM) dimming operation using a digital PWM input signal. The EV kit circuit also features a thermal-foldback and temperature-simulation circuit feature. The MAX16832C EV kit is a fully assembled and tested surface-mount board. Additionally, the PCB layout design has been maximized for optimum thermal dissipation. The MAX16832C EV kit can also evaluate a MAX16832A after replacing the IC, which can be ordered from the number listed in the full data sheet.
Warning: Voltages exceeding 42V could exist on the LED+ and LED- output pads.
Applications
- Architectural, Industrial, and Ambient Lighting
- Automotive RCL, DRL, and Fog Lights
- Heads-Up Displays
- Indicator and Emergency Lighting
- MR16 and MR111 LED Lights
