MAX16814

製造中

高電圧DC-DCコントローラ内蔵、高集積、4チャネル、高輝度LEDドライバ

最も少ない外付け部品点数で超高効率と完全フォルト保護を提供するマルチストリングドライバ

データシート (Rev. 11) 製品セレクション・テーブル
製品モデル
20
1Ku当たりの価格
最低価格：$2.33
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広範なLED照明アプリケーション用の高コスト効率4チャネルリニアLED電流シンク
    • 1～4つのLEDストリングを駆動
    • 入力電圧範囲：4.75V～40V
    • フルスケールLED電流調整範囲：20mA～150mA
    • PWM調光：5000:1 (200Hz時)
    • シャットダウン電流：40µA以下
  • 最小限の部品数によってコストとスペースを削減
    • チャネル別のMOSFET内蔵
    • 内蔵電流モードスイッチングDC-DCコントローラ：ブースト、結合インダクタブーストバック、またはSEPICのトポロジに対応
    • サイズおよび効率を最適化する設定可能なスイッチング周波数：200kHz～2MHz
    • 外部スイッチング周波数同期
  • 保護機能と広い動作温度範囲で信頼性を向上
    • オープンドレイン障害インジケータ出力
    • オープンLEDおよびLED短絡の検出/保護
    • 過熱保護
    • 放熱特性を高めた20ピンTQFN、QFND、およびTSSOPパッケージで提供
    • 動作温度範囲：-40℃～+125℃
MAX16814
高電圧DC-DCコントローラ内蔵、高集積、4チャネル、高輝度LEDドライバ

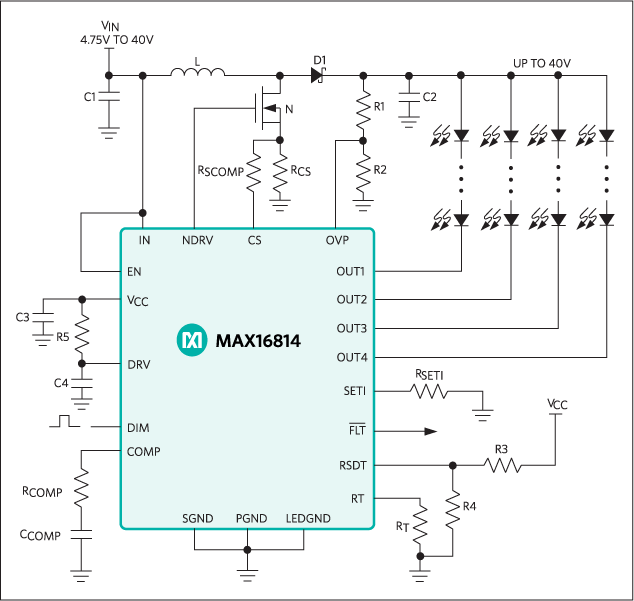

MAX16814：標準動作回路
