MAX16838
高電圧ブーストおよびSEPICコントローラ内蔵、高集積、2チャネル、高輝度LEDドライバ
すべて表示
業界唯一、高集積、コスト効率の高いソリューションを提供する、車載アプリケーション用、2ストリングHB LEDドライバ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 高集積2チャネル20mA～150mAリニアLED電流シンク
- ブーストまたはSEPIC電源トポロジによって最大限の柔軟性を実現
- 適応型の電圧最適化によってリニア電流シンクでの電力損失を最小化
- 入力動作電圧範囲：4.75V～40Vまたは5V ±10%
- 5000:1 PWM調光(200Hz時)
- オープンドレインフォルトインジケータ出力
- LEDオープン/短絡の検出と保護
- 出力過電圧および温度過昇保護
- 低入力電圧で設定可能なLED電流フォールドバック
- 外部同期によって抵抗設定可能なスイッチング周波数：200kHz～2MHz
- 内部スロープ補償を備えた、電流モード制御スイッチング段
- イネーブル入力
- 放熱特性を高めた20ピンTQFN (4mm x 4mm)および20ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

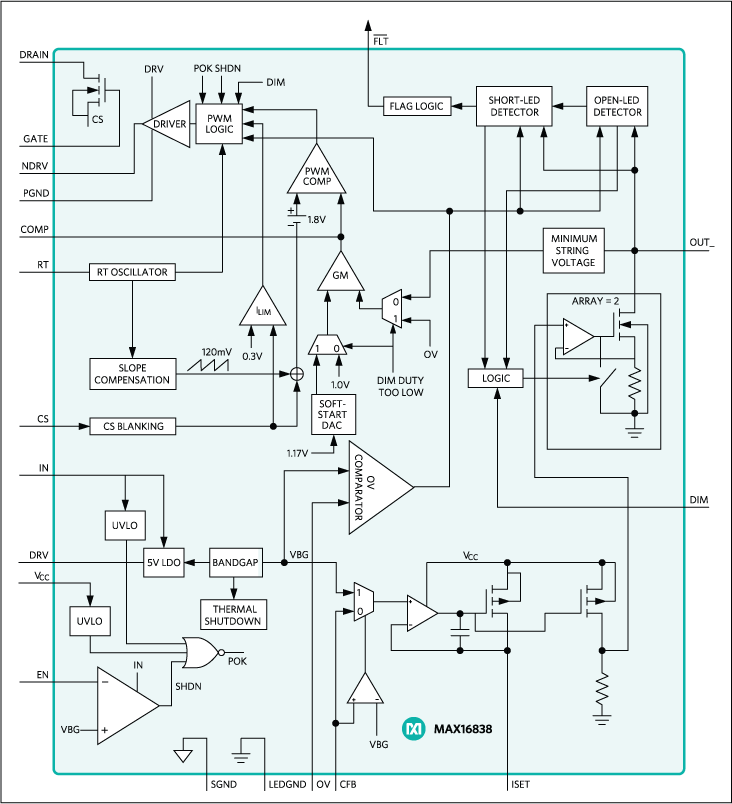

MAX16838は、DC-DCスイッチングブーストレギュレータと2つの150mA電流シンクの両方を集積するデュアルチャネルLEDドライバです。電流モードスイッチングDC-DCコントローラは、HB LEDの両方のストリングに必要な電圧を供給します。MAX16838は、広い4.75V～40Vの入力電圧範囲を受け付け、直接的な車載ロードダンプイベントに耐えます。5V ±10%の入力電圧の場合は、VINをVCCに接続します。広い入力範囲は、車載およびディスプレイバックライトアプリケーションの小型から中型のLCDディスプレイ用HB LEDの駆動を可能にします。
内蔵の電流モードスイッチングDC-DCコントローラは、ブーストまたはSEPICトポロジに対応しており、200kHz～2MHzの可変周波数範囲で動作します。電流モード制御は、高速応答を提供し、ループ補償を簡素化します。また、MAX16838は適応型の出力電圧調整方式も備えており、LED電流シンク経路での電力損失を最小限に抑えます。MAX16838は、MAX15054と組み合わせて、2つの高集積電流シンクを持つバックブーストLEDドライバを実現することができます。
チャネル電流は、外付け抵抗を使用して、20mA～150mAに調整可能です。外付け抵抗は、両チャネルの電流を同じ値に設定します。このデバイスは、両方のストリングを並列に接続することによって、単一チャネルで300mAの最大電流を達成することができます。また、MAX16838はロジック入力(DIM)を通じて両方のチャネル上に、わずか1µsの最小パルス幅を持つパルス調光制御も備えています。
MAX16838は、出力過電圧保護、オープンLED、短絡LED検出、および温度過昇保護を内蔵しています。このデバイスは、-40℃～+125℃の自動車用温度範囲で動作します。MAX16838は、20ピンTSSOPおよび4mm x 4mmの20ピンTQFNパッケージで提供されます。
アプリケーション
- 車載ディスプレイバックライト
- 車載照明アプリケーション
- LCDディスプレイのバックライト
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX16838
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
すべて
-
English
データシート
1
信頼性データ
1
60.16K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX16838ATP+ |
20-LFCSP-4X4X0.75
|
|
|
| MAX16838ATP+T |
20-LFCSP-4X4X0.75
|
|
|
| MAX16838ATP/V+ |
20-LFCSP-4X4X0.75
|
|
|
| MAX16838ATP/V+T |
20-LFCSP-4X4X0.75
|
|
|
| MAX16838AUP+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16838AUP/V+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16838AUP/V+T |
20-TSSOP_4.4_EP-4.4_MM
|
|
- MAX16838ATP+
- ピン／パッケージ図
-
20-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838ATP+T
- ピン／パッケージ図
-
20-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838ATP/V+
- ピン／パッケージ図
-
20-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838ATP/V+T
- ピン／パッケージ図
-
20-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838AUP+
- ピン／パッケージ図
-
20-TSSOP_4.4_EP-4.4_MM
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838AUP/V+
- ピン／パッケージ図
-
20-TSSOP_4.4_EP-4.4_MM
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16838AUP/V+T
- ピン／パッケージ図
-
20-TSSOP_4.4_EP-4.4_MM
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 20, 2016
- 1612
ASSEMBLY
MAX16838ATP+
製造中
MAX16838ATP+T
製造中
6 18, 2021
- 2161
ASSEMBLY
MAX16838ATP/V+
製造中
MAX16838ATP/V+T
製造中
3 27, 2018
- 1681B_CANCELLATION
WAFER FAB
MAX16838ATP/V+T
製造中
3 16, 2018
- 1681B
WAFER FAB
MAX16838ATP/V+T
製造中
5 11, 2022
- 2236N
ASSEMBLY
MAX16838AUP+
製造中
12 11, 2018
- 1754N
ASSEMBLY
MAX16838AUP+
製造中
7 13, 2022
- 2236A
ASSEMBLY
MAX16838AUP/V+
製造中
MAX16838AUP/V+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 20, 2016
- 1612
ASSEMBLY
6 18, 2021
- 2161
ASSEMBLY
3 27, 2018
- 1681B_CANCELLATION
WAFER FAB
3 16, 2018
- 1681B
WAFER FAB
5 11, 2022
- 2236N
ASSEMBLY
12 11, 2018
- 1754N
ASSEMBLY
7 13, 2022
- 2236A
ASSEMBLY
評価用キット 1
MAX16838EVKIT
Evaluation Kit for the MAX16838
機能と利点
- Input Voltage from 7V Up to HB LED Forward Voltage
- Demonstrates Overvoltage Protection (35.6V)
- HB LED String Output Currents Configurable for 100mA or 150mA
- Demonstrates UVLO (6.4V)
- Demonstrates Cycle-by-Cycle Current Limit and Thermal Shutdown Features
- Demonstrates Adaptive Output-Voltage Optimization
- Configurable LED Current Foldback (VIN < 6.5V)
- Proven PCB and Thermal Design
- Fully Assembled and Tested
製品の詳細
The MAX16838 evaluation kit (EV kit) demonstrates the MAX16838 high-brightness LED (HB LED) driver, integrating a step-up DC-DC preregulator followed by two channels of linear current sinks. The step-up preregulator switches at 500kHz and operates as a current-mode-controlled regulator capable of providing up to 300mA for the linear circuits. Each channel is capable of operating up to 33V and provides up to 150mA. The channels are configurable for 100mA or 150mA HB LED output current. The MAX16838 IC is available in a 20-pin TQFN package with an exposed pad for enhanced thermal power dissipation.
The MAX16838 EV kit operates from a DC supply voltage of 7V up to the HB LED string-forward voltage. The EV kit can withstand a 40V load-dump condition. The EV kit also demonstrates the MAX16838 features, such as adaptive voltage optimization, undervoltage lockout (UVLO), overvoltage protection (OVP), cycle-by-cycle current limit, thermal shutdown, and digital PWM dimming operation using a digital PWM input signal to control the brightness of the HB LEDs.
Applications
- Automotive Display Backlights
- Automotive Lighting Applications
- LCD Display Backlights
