MAX1658

350mA、16.5V入力、低ドロップアウトリニアレギュレータ

すべて表示 showmore-icon

省バッテリリニアレギュレータ、消費電流はわずか30µAで、350mAを供給

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.06
特長
  • 広入力電圧範囲:2.7V~16.5V
  • 低ドロップアウト:490mV (出力電流350mA、MAX1659)
  • 消費電流:30µA
  • 最大シャットダウン電流:1µA
  • パッケージ:ハイパワー(1.2W) 8ピンSO
  • デュアルモード出力:
    • 固定3.3V (MAX1658)
    • 固定5.0V (MAX1659)
    • または可変(1.25V~16V)
  • サーマル過負荷保護
  • 電流制限保護
  • バッテリ逆挿入保護
製品概要
show more Icon

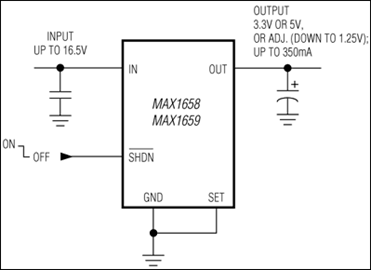

MAX1658/MAX1659は、超低消費電流および低ドロップアウト電圧特性の組み合わせによって、バッテリ寿命を最大限に延長します。Dual Mode™動作により、3.3V (MAX1658)または5V (MAX1659)の固定出力または1.25V~16Vの可変出力が可能です。本レギュレータは最大350mAの電流を供給し、標準ドロップアウトはMAX1658が650mV、MAX1659が490mVとなっています。これらの素子は、pチャネルMOSFETパストランジスタにより、出力電流0mA~350mAの範囲で(ドロップアウト状態でも)低自己消費電流を維持します。入力電圧は、2.7V~16.5Vとなっています。

MAX1658/MAX1659は、1µAシャットダウンモード、バッテリ逆挿入保護、短絡保護およびサーマルシャットダウン機能を備えています。パッケージは、小型アプリケーション用に特に設計された特殊ハイパワー(1.2W) 8ピンSOで提供されています。

アプリケーション

  • 携帯電話
  • デジタルコードレス電話
  • エレクトロニックプランナ
  • ハンドヘルド機器(PDA、パームトップ)
  • モデム
  • パームトップコンピュータ
  • PCMCIAカード
  • PCS電話

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.06

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1658ESA+
  • HTML
  • HTML
MAX1658ESA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

zoom

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

機能と利点

  • 必要物をすべて含んだMAXREFDES5用の簡便な評価キット
  • 一般的なアナログ入力範囲を備えた最適化されたAFE
  • 小型形状のテストプラットフォーム
  • 関連する全リファレンスデザインファイルが付属

製品の詳細

MAXSANTAFEEVSYSキットを使うと、ベンチ電源、信号発生器、またはXilinx開発キットを必要とせずに、4チャネル16ビット、絶縁型アナログフロントエンド(AFE)リファレンスデザインのMAXREFDES5の機能を迅速にデモおよび評価することができます。このリファレンスデザインボードは、電源とデータ通信の両方をボードに提供する付属のUSB-SPIアダプタを介してPCに接続されます。AFEリファレンスデザインをテストするために、マキシムのデジタル-アナログコンバータ(DAC)の1つを利用したUSB給電式の信号発生器ボードも含まれています。Windows®ベースのグラフィカルユーザーインタフェース(GUI)は、ボードと通信して各種のアナログ信号テストパターンを生成し、AFEの測定データへのアクセスを簡素化します。

MAXSANTAFEEVSYSユーザーマニュアルがダウンロード可能です。

MAXREFDES5リファレンスデザインは、-10V~+10V、0V~10V、および4~20mAの電流ループ信号を許容する4チャネルアナログフロントエンド(AFE)です。この設計は、マルチレンジ入力設定機能を備えた16ビットADC (MAX1301)および低ノイズ、ハイインピーダンスアナログバッファ(MAX9632)を2つの入力チャネルに備え、16ビットシステムで最高の性能を実現するための超高精度4.096V電圧リファレンス(MAX6126)を内蔵しています。600VRMSデジタルアイソレータ(MAX14850)と3Wトランスドライバ(MAX256)は、必要な絶縁型データおよび電源接続をホストシステムに提供します。LDOレギュレータ(MAX1659)は、安定化された+12V、-12V、および5Vの電源レールをアナログフロントエンドに提供します。

EVキットの内容
  • MAXREFDES5 4チャネルAFEボード
  • USB2PMB1 USB-Pmod Type 2Aアダプタボード
  • MAX5216DACLITE信号発生器ボード
  • フッククリップを備えた2本のワイヤ(赤 x 1、黒 x 1)
  • 2本のUSB Type Aオス-USB Type B Miniケーブル
  • ドキュメント、GUIアプリケーション、およびUSBドライバを備えたUSBフラッシュドライブ

アプリケーション

  • 産業用データ収集
  • プログラマブルオートメーションコントローラ(PAC)
  • プログラマブルロジックコントローラ(PLC)
  • 比例/積分/微分(PID)コントローラ
