製品概要
機能と利点
- 効率：95%
- 入力電圧範囲：+5.5V～+26V
- 可変出力電圧範囲：2V～24V
- 最大デューティサイクル：100% (低ドロップアウト)
- 最大500kHzのPWM動作
- 同期整流器(オプション)
- パッケージ：16ピンQSOP
- 電流検出精度：
- 2% (MAX1641)
- 5.3% (MAX1640)
製品概要
MAX1640/MAX1641は、+5.5V～+26V入力で動作するCMOS可変出力スイッチモード電流ソースであり、マイクロプロセッサ制御バッテリ充電器に最適です。充電電流、最大出力電圧およびパルストリクル充電は、外付抵抗で設定します。オフ時間の設定によりスイッチング周波数を変更し、ノイズに敏感な回路において望ましくない高調波を抑制できます。MAX1640はハイサイド電流検出であるため、負荷を直接グランドに接続してグランド電位誤差を除去できます。MAX1641は、ローサイド電流検出を採用しています。

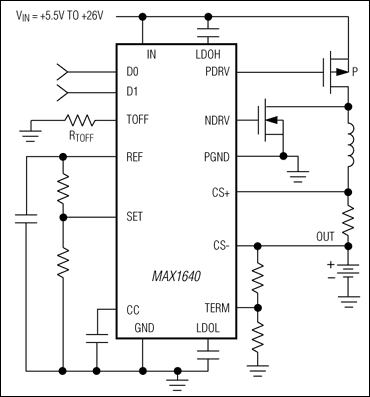

MAX1640/MAX1641ステップダウンパルス幅変調(PWM)コントローラでは、外部PチャネルMOSFETスイッチおよび(効率向上のためにオプションとして)外部NチャネルMOSFET同期整流器が使用されます。内部低ドロップアウトリニアレギュレータは、Nチャネル同期整流器のゲートドライブだけでなく、内部リファレンスおよび回路にも電源を供給します。
MAX1640/MAX1641は、省スペースの16ピンナローQSOPパッケージで提供されています。
アプリケーション
- バックアップバッテリチャージャ
- バッテリ駆動アプリケーション
- 携帯電話
- コードレス電話
- ハンディターミナル
- ラップトップ、ノートブック、およびパームトップコンピュータ
- PCS電話
- ポータブル民生用品
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
