MAX1626

製造中

5V/3.3Vまたは可変、100%デューティサイクル、高効率、ステップダウンDC-DCコントローラ

高効率、低コスト、ステップダウンコントローラ、1.5V CPU I/O電源に最適

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$1.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数と総コストを削減
    • 300KHzのPWMスイッチングによって部品サイズを削減
    • 小型表面実装型インダクタ
  • 電力消費を低減
    • 効率：90%以上(3mA～2A負荷時)
    • 低ドロップアウト電圧
    • 最大デューティサイクル：100%
  • DC-DCコントローラの在庫数を削減
    • 広い入力電圧オプション：2.6V～16.5V
    • 出力電圧オプション：選択可能な3.3V/5V、または調整可能な1.3V～16V
  • システムの消費電力を削減
    • 自己消費電流：90µA (max)
    • シャットダウン電流：1µA (max)
  • 過酷な環境で信頼性の高い動作
    • ソフトスタートによって起動電流を制限
    • 電流制限制御方式
  • 設計の柔軟性の向上
    • 外付けPチャネルMOSFETによって12.5W以上の出力電力が可能
MAX1626
5V/3.3Vまたは可変、100%デューティサイクル、高効率、ステップダウンDC-DCコントローラ

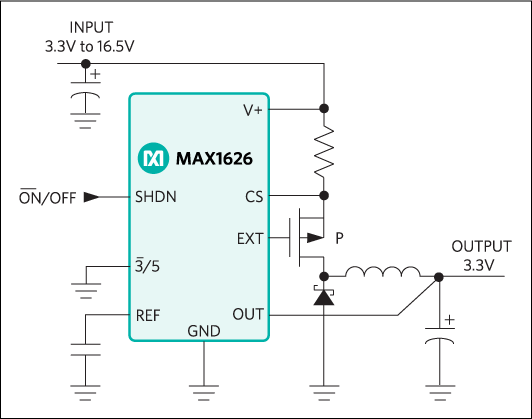

MAX1626、MAX1627：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
マイクロパワー降圧レギュレータ 1
MAX1649
製造中 5V/3.3Vまたは可変、高効率、低ドロップアウト、ステップダウンDC-DCコントローラ
複数出力昇圧レギュレータ 1
MAX863
製造中 デュアル、高効率、PFM、ステップアップDC-DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX1626EVKIT

MAX1626、MAX1627の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 出力電圧：3.3Vまたは5Vを選択可能
  • 低ドロップアウト電圧
  • デューティサイクル：最大100%
  • 出力電流：2A
  • 最大入力電圧：16.5V
  • シャットダウン電流：1µA (max)
  • 消費電流：90µA (max) (ICのみ)
  • 最大スイッチング周波数：300kHz
  • 8ピンSO、表面実装
  • 完全実装済み、試験済み

    • 製品詳細

    MAX1626評価キット(EVキット)は、出力電圧として3.3Vまたは5Vを選択することができます。MAX1626はスイッチデューティサイクルが最大100%と高いため、外部Pチャネルトランジスタを完全にオンにすることができます。100%のデューティサイクルと100mVの低電流検出レベルによって、極めて低いドロップアウト電圧が可能です。この回路は最大2Aの出力電流を90%以上の変換効率で供給する構成になっています。

    このEVキットは完全実装された試験済み、表面実装ボードです。このEVキットは可変出力電圧を持つMAX1627の評価にも用いることができます。出力電圧を設定するために必要な外付フィードバック抵抗を取り付けるために、追加パッドがボードの裏面に設けられています。
    MAX1626EVKIT
    MAX1626、MAX1627の評価キット
