製品概要

機能と利点

  • 超小型デュアルステップアップコンバータ:16ピンQSOP
  • 効率:90%
  • スタートアップ電圧:1.5V
  • 自己消費電流:85µA (max)
  • 1µAシャットダウンモード
  • 個別のシャットダウン入力
  • 表面実装デュアルNチャネルMOSFETを駆動
  • 低バッテリ入力/出力コンパレータ
  • ステップアップ/ダウン構成可能

製品概要

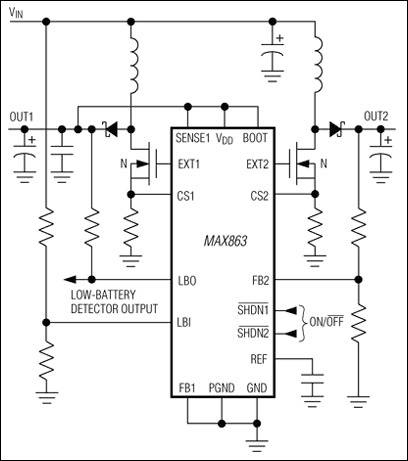

MAX863は、独立した2個のステップアップコントローラをコンパクトな1つのパッケージに収納した、デュアル出力DC-DCコンバータです。両方のコントローラが動作時には、このモノリシックBi-CMOS設計のICの消費電流は僅か85µAです。入力範囲は1.5Vまで拡張しているため、電子手帳、翻訳機、およびその他の低電力ハンドヘルド機器に利用することができます。MAX863は、20mA~1A以上の出力負荷で90%の効率を達成します。この省スペースデバイスは、8ピンSOICと同じスペースの16ピンQSOPパッケージで提供されています。

MAX863は、電流制限、パルス周波数変調(PFM)制御アーキテクチャにより、スタートアップサージ電流を低減すると共に低自己消費電流を維持し、優れた低電流時効率を発揮します。各コントローラは、任意の出力電流および電圧用に最適化されたサイズの低コストの外部NチャネルMOSFETスイッチを駆動します。

より大型のシステムでは、MAX863を2個使用することにより、2セルまたは3セルのバッテリから5V、3.3V、12V、28Vを発生することができます。なお、設計のスピードアップには評価キット(MAX863EVKIT)が提供されています。単一出力コントローラに関しては、MAX608とMAX1771データシートを参照して下さい。

アプリケーション

  • 2および3セルポータブル機器
  • デュアル電源(ロジックおよびLCD)
  • ハンドヘルド機器(PDA、パームトップ)
  • オーガナイザ
  • パームトップコンピュータ
  • PDAおよびその他のハンドヘルド機器
  • トランスレータ
