製品概要
機能と利点
- 4mm x 4mmの小型16ピンTQFNパッケージ
- 逆電流阻止
- プログラマブルな電流制限値
- 障害解消時の自動再起動
- 高精度電流制限：12%
- 1出力当たりの最大負荷電流：1.2A
- サーマル過負荷保護
- 20msのフォルトブランキング内蔵
- USB規格に完全準拠
- 入力電源範囲：2.7V～5.5V
- 独立した障害インジケータ出力
- アクティブハイ/アクティブロー選択端子
- ±15kV ESD保護(コンデンサ接続時)

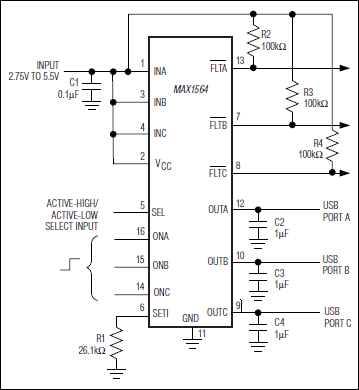

製品概要
MAX1564はトリプル、電流制限USBスイッチで、4mm x 4mmの省スペース、16ピンTQFNパッケージで提供されます。各チャネルはUSBポートのIEC規格に完全準拠しています。このデバイスは、各出力から最大1.2Aを供給することができます。MAX1564は、短絡や過負荷状態が長時間続いた場合にジャンクション温度を抑制するサーマルシャットダウン機能など複数の保護機能を備えています。逆電流保護回路は、スイッチの状態に関係なく出力から入力への電流の流れを阻止します。このICは、過負荷から入力電源を保護する高精度でユーザプログラマブルの電流制限回路を内蔵しています。
MAX1564の各出力は、出力が20ms以上の間、短絡状態になるとスイッチをラッチオフする短絡保護を備えているため、システム電力が節減されます。このとき、自動再起動では、短絡の解消時期を判定するために25mAの電流によって短絡出力を検査してから、出力が自動的に再起動されます。独立したオープンドレイン障害信号は、内部電流制限値に達したことをマイクロプロセッサに通知します。20msのフォルトブランキング機能によって、瞬時的な障害(容量性負荷にホットスワップする際に発生する障害など)を無視することができます。この機能によって、ホストシステムへの誤警報の発行が回避されます。また、ブランキング機能によって、デバイス起動時の誤った障害信号が回避されます。
アプリケーション
- デスクトップコンピュータ
- ドッキングステーション
- ノートブックコンピュータ
- USBハブ
- USBポート
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX1564 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1564ETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
| MAX1564ETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
| ウェハ・ファブリケーション・データ |
