製品概要
機能と利点
- 3mm x 3mmパッケージのシングルUSBスイッチ
- オートリセット機能によりシステム電力を節減
- 負荷電流：500mA保証
- 20msフォルトブランキング回路を内蔵
- アクティブハイまたはアクティブロー制御ロジック
- USB規格に完全準拠
- 入力電圧範囲：2.7V～5.5V
- 障害インジケータ出力
- サーマル過負荷保護
製品概要

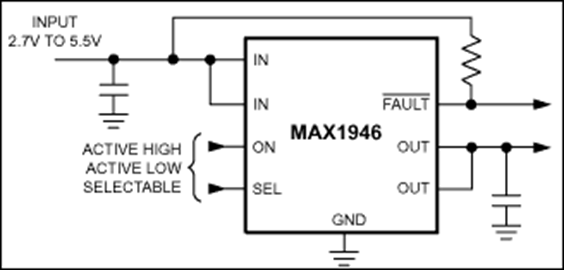

オートリセット付きシングル電流制限スイッチのMAX1946はUSB規格に準拠して、1チャネル当り500mAの負荷を供給します。MAX1946は2.7V～5.5Vの入力電源で動作し、自己消費電流は動作時にわずか40µAで、シャットダウン時にわずか3µAです。また、選択可能なアクティブハイ/アクティブロー制御ロジックおよびシャットダウン制御によって、フレキシビリティがさらに向上しています。オートリセット機能によって、短絡時にスイッチをラッチオフにして、システム電力を節減します。スイッチは、短絡状態が解消されると再始動します。
MAX1946は、USBポートを保護するいくつかの安全機能を備えています。ダイ温度が+160℃を超えると、内蔵サーマル過負荷保護によりスイッチがオフになります。また、高精度内蔵電流制限回路は、過負荷および短絡状態から入力電源を保護します。サーマル過負荷、電流制限、低電圧ロックアウト(UVLO)、または短絡障害が発生すると、オープンドレイン障害信号(アクティブローFAULT)がマイクロプロセッサに通知します。さらに、20msのフォルトブランキング機能によって、回路が瞬時的な障害(容量性負荷にホットスワップする際に発生する障害など)を無視することができるので、ホストシステムへの誤警報を防止します。このフォルトブランキング機能は、デバイスが負荷を駆動する際の障害信号の発生を防止します。
MAX1946は省スペース8ピンTDFNパッケージ(3mm x 3mm)で提供され、拡張温度範囲(-40℃～+85℃)で動作します。
アプリケーション
- デジタルカメラ
- ドッキングステーション
- ノートブックおよびデスクトップコンピュータ
- PDAおよびパームトップコンピュータ
- USBポートおよびUSBハブ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX1946 Reliability Data1/12/2023
おすすめ製品
MAX1946 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1946ETA+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1946ETA+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| ウェハ・ファブリケーション・データ | MAX1946 Reliability Data |
