MAX15501

産業用アナログ電流/電圧出力コンディショナ

すべて表示 showmore-icon

業界初の設定可能な出力―電流最大±24mAまたは電圧最大±12V

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.88
特長
  • 電源電圧:±32.5V (max)
  • 出力保護:±35V (max)
  • 設定可能な出力(およびオーバーレンジ)
    • ±10V
    • 0~10V
    • 0~5V
    • ±20mA
    • 0~20mA
    • 4~20mA
  • 電流出力:0~1kΩを駆動
  • 電圧出力によって最低1kΩまでの負荷を駆動
  • HART準拠
  • 利得誤差ドリフト:2ppm (全温度範囲)
  • デイジーチェーン可能なSPIインタフェース
  • +4.096V (MAX15500)または+2.5V (MAX15501)のフルスケール入力信号をサポート
  • 充実したエラー報告
    • 短絡および過電流保護
    • オープン検出
    • 瞬断検出
    • 温度過昇保護
  • 高速セトリング時間:40µs
製品概要
show more Icon

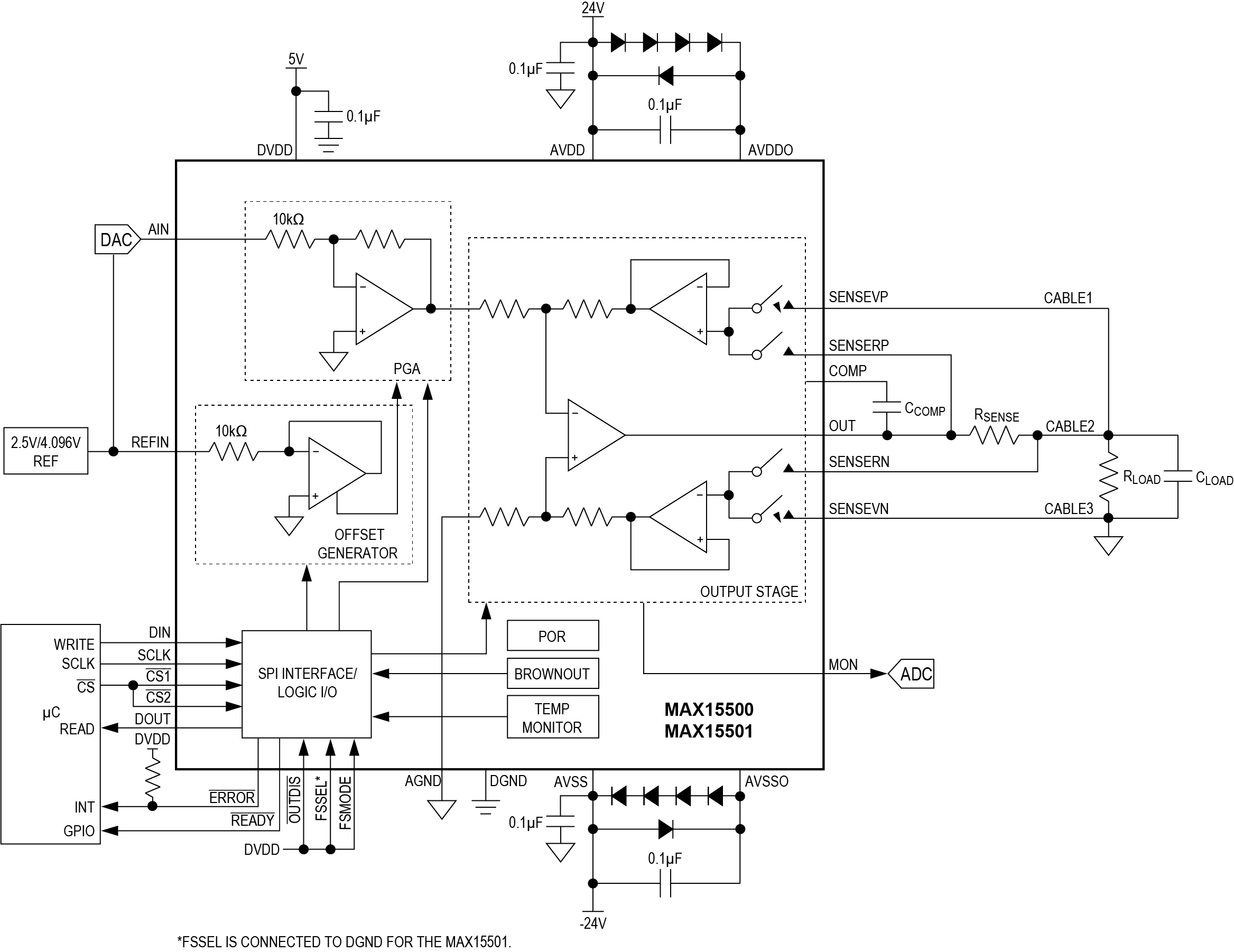

アナログ出力コンディショナのMAX15500/MAX15501は、最大±24mAの設定可能な電流または最大±12Vの電圧を、制御電圧信号に比例して提供します。制御電圧は、通常、出力電圧範囲が0~4.096V (MAX15500)および2.5V (MAX15501)の外付けDACによって供給されます。出力電流および電圧は、ユニポーラまたはバイポーラのいずれとしても選択可能です。ユニポーラ構成では、5%フルスケール(FS)の制御電圧は公称0Aまたは0Vの出力を生成し、アンダーレンジ性能を達成します。100%FSの制御電圧は、2つの設定可能なレベル(105%FSまたは120%FS)の1つを生成し、オーバーレンジ性能を達成します。MAX15500/MAX15501の出力は、過電流状態、およびグランドまたは最大±35Vの電源電圧への短絡から保護されています。また、各デバイスは過熱や電源瞬断状態も監視します。電源瞬断スレッショルドは設定可能です。

MAX15500/MAX15501は、デイジーチェーン動作が可能なSPI™インタフェースを通じて設定されます。MAX15500/MAX15501は、SPIインタフェースを通じた充実したエラー報告および追加のオープンドレイン割込み出力を備えています。各デバイスは、負荷状態を監視するためのアナログ出力を備えています。

MAX15500/MAX15501は、-40℃~+105℃の温度範囲で動作します。これらのデバイスは、5mm x 5mmの32ピンTQFNパッケージで提供されます。

アプリケーション

  • 分配I/O
  • 組込みシステム
  • 産業用制御およびオートメーション
  • プログラマブルロジックコントローラ(PLC)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15501GTJ+
  • HTML
  • HTML
MAX15501GTJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 24, 2023

- 2365

ELECTRICAL DATASHEET

MAX15501GTJ+

製造中

MAX15501GTJ+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX15501GTJ+

製造中

MAX15501GTJ+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 24, 2023

- 2365

arrow down

ELECTRICAL DATASHEET

MAX15501GTJ+

製造中

MAX15501GTJ+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15501GTJ+

製造中

MAX15501GTJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15501EVKIT

MAX15500およびMAX15501の評価キット

zoom

MAX15501EVKIT

MAX15500およびMAX15501の評価キット

MAX15500およびMAX15501の評価キット

機能と利点

  • 16ビットDAC内蔵
  • 電圧リファレンス内蔵:+2.5V (MAX15501)および+4.096V (MAX15500)
  • 4つのジャンパ選択可能な検出抵抗内蔵:41.2Ω、42.2Ω、47.5Ω、および48.7Ω
  • 端末ブロックコネクタ:OUT、GND、SENSEVP、およびSENSEVN信号用
  • Windows 2000、Windows XP、およびWindows Vista (32ビット)対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • 実証済みのPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15501の評価キット(EVキット)は、最大±24mAの設定可能な電流、または制御電圧信号に比例した最大±12Vの電圧を供給するアナログ出力コンディショナのMAX15501を評価するための実証済みのデザインを提供します。このEVキットはWindows® 2000、Windows XP®、およびWindows Vista®対応のソフトウェアも備えており、MAX15501の各機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)が提供されます。

MAX15501のEVキットには、MAX15501GTJ+が実装されています。ピンコンパチブルのMAX15500GTJ+の評価には、そのデバイスの無料サンプルを請求してください。

アプリケーション

  • 分配I/O
  • 組込みシステム
  • 産業用制御およびオートメーション
  • プログラマブルロジックコントローラ(PLC)
