MAX15050

2mm x 2mmパッケージ、スイッチ内蔵、高効率、4A、1MHz、ステップダウンレギュレータ

すべて表示 showmore-icon

スペースを最小化し高効率を実現するために最適化された3.3V/5V用降圧DC-DCレギュレータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.85
特長
  • 18mΩ RDS(ON) MOSFET内蔵
  • 高効率軽負荷用のパルススキップモード(MAX15050)
  • 連続出力電流:4A
  • 出力電圧精度:±1% (全負荷、ライン、および温度範囲)
  • 動作電源:2.9V~5.5V
  • 調整可能な出力:0.6V~(0.9 x VIN)
  • 調整可能なソフトスタートによって突入消費電流を低減
  • スイッチング周波数(出荷時調整):1MHz
  • セラミック、ポリマ、および電解出力コンデンサに対応
  • プリバイアス出力状態からでも安全な起動可能
  • イネーブル入力/パワーグッド出力
  • 過電流および温度過昇から完全保護
  • 過負荷/短絡保護
  • DDRアプリケーション用のシンク/ソース電流
  • 2mm x 2mm、0.5mmピッチ、4 x 4アレイの16ピンWLPパッケージ
製品概要
show more Icon

高効率スイッチングレギュレータのMAX15050/MAX15051は、0.6V~(0.9 x VIN)の出力電圧において最大4Aの負荷電流を供給します。これらのデバイスは、2.9V~5.5Vで動作するため、内蔵のポイントオブロードおよびポストレギュレーションアプリケーションに最適です。総出力電圧精度は、全負荷、全ライン、および全温度範囲で±1%を下回ります。

MAX15050/MAX15051は、1MHzの固定周波数PWM動作を特長とします。MAX15050は、パルススキップモードを備えており、軽負荷時の効率を向上させます。MAX15050は、モノシリックモードでソフトスタートし、その後、出力の負荷電流状態に応じて、強制PWMモードまたはパルススキップモードで動作します。MAX15051は、モノシリックモードでソフトスタートし、強制PWMモードで動作します。高い動作周波数のため、外付け部品を小型化することができます。

低抵抗の内蔵nMOSスイッチによって、重要な寄生インダクタンスを最小限に抑制しながら、重負荷で高効率を実現するため、ディスクリートソリューションに比べてレイアウトタスクが大幅に容易になります。簡素なレイアウトと実装面積によって、新規設計を初回で完了させることができます。

MAX15050/MAX15051は、高帯域幅(26MHz以上)の電圧エラーアンプを備えています。電圧モード制御アーキテクチャと電圧エラーアンプによって、タイプ3補償方式は、最高200kHzまで最大ループ帯域幅を達成することができます。高ループ帯域幅は高速過渡応答を提供するため、必要な出力キャパシタンスが低減し、オールセラミックコンデンサ設計が可能になります。

MAX15050/MAX15051は、ハイサイドおよびローサイドMOSFETの両方に、出力過負荷/短絡保護とピーク電流制限を備えています。これらの機能は、短絡状態、深刻な過負荷が発生した場合や、バルク電解コンデンサ内蔵のコンバータ用に、極めて安全な動作を提供します。

MAX15050/MAX15051は、調整可能な出力電圧を備えています。出力電圧は、フィードバックに2つの外付け抵抗を使用するか、またはREFIN/SS入力に外部リファレンス電圧を印加することによって調整可能です。MAX15050/MAX15051は、1つのコンデンサを使用してプログラマブルなソフトスタート時間を提供し、入力の突入電流を低減します。内蔵のサーマルシャットダウン保護が、あらゆる状況において安全な動作を確保します。MAX15050/MAX15051は、2mm x 2mm、0.5mmピッチ、4 x 4アレイの16ピンWLPパッケージで提供されます。

アプリケーション

  • ASIC/CPU/DSPコアおよびI/O電圧
  • 基地局電源
  • DDR電源
  • PoL (Point-of-Load)
  • ポータブルアプリケーション
  • RAID制御電源
  • サーバ電源
  • テレコムおよびネットワーク用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.85

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15050EWE+
  • HTML
  • HTML
MAX15050EWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX15051EVKIT

MAX15051の評価キット

zoom

MAX15051EVKIT

MAX15051の評価キット

MAX15051の評価キット

機能と利点

  • 入力動作電源:2.9V~5.5V
  • オールセラミックコンデンサ設計
  • スイッチング周波数:1MHz
  • 出力電圧範囲:0.6V~(0.9 x VIN)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15051の評価キット(EVキット)は、スイッチ内蔵の高効率4AステップダウンレギュレータのMAX15051を評価するための実証済みデザインを提供します。このEVキットは、2.9V~5.5Vの入力電源から最大4Aの負荷電流で1.8V出力にプリセットされています。ICは1MHzの固定スイッチング周波数を備えており、このEVキットは、オールセラミックコンデンサ設計および高速過渡応答を達成することができます。

このEVキットには、MAX15051EWE+が出荷時に実装されています。

アプリケーション

  • ASIC/CPU/DSPコアおよびI/O電圧
  • 基地局電源
  • DDR電源
  • PoL (Point-of-Load)
  • ポータブルアプリケーション
  • RAID制御電源
  • サーバ電源
  • テレコムおよびネットワーク用電源

MAX15050EVKIT

MAX15050の評価キット

zoom

MAX15050EVKIT

MAX15050の評価キット

MAX15050の評価キット

機能と利点

  • 入力動作電源:2.9V~5.5V
  • オールセラミックコンデンサ設計
  • スイッチング周波数:1MHz
  • 出力電圧範囲:0.6V~(0.9 x VIN)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15050の評価キット(EVキット)は、スイッチ内蔵の高効率4AステップダウンレギュレータのMAX15050を評価するための実証済みデザインを提供します。このEVキットは、2.9V~5.5Vの入力電源から最大4Aの負荷電流で1.8V出力にプリセットされています。このICは、1MHzの固定スイッチング周波数を備えているため、このEVキットは、オールセラミックコンデンサ設計および高速過渡応答を達成することができます。

このEVキットには、MAX15050EWE+が出荷時に実装されています。

アプリケーション

  • ASIC/CPU/DSPコアおよびI/O電圧
  • 基地局電源
  • DDR電源
  • PoL (Point-of-Load)
  • ポータブルアプリケーション
  • RAID制御電源
  • サーバ電源
  • テレコムおよびネットワーク用電源
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

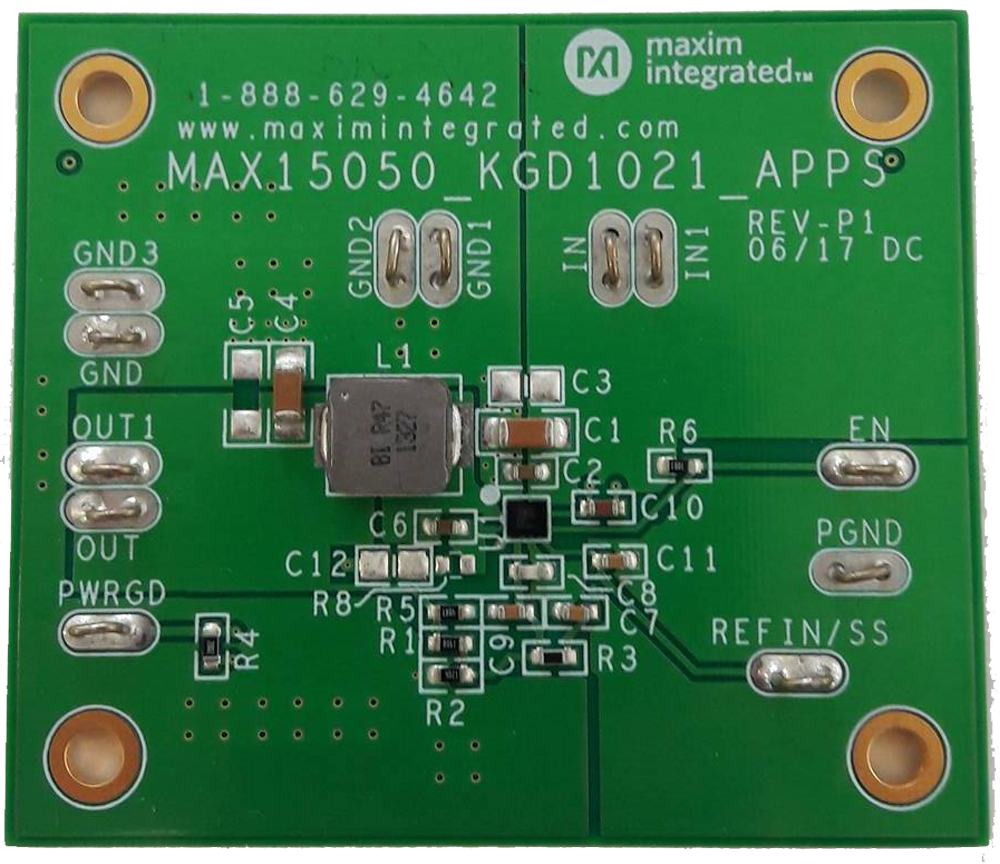

MAXREFDES1021

4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Reference Design

zoomopens a dialog

MAXREFDES1021

4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Reference Design

4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Reference Design

機能と利点

  • 20µA Startup Current in UVLO
  • Programmable Input Undervoltage Lockout
  • Programmable Input Overvoltage Protection
  • Switching Frequency Synchronization
  • Adjustable Soft-Start
  • Programmable Slope Compensation
  • Fast Cycle-by-Cycle Peak Current Limit
  • 70ns Internal Leading-Edge Current-Sense Blanking
  • Hiccup Mode Output Short-Circuit Protection
詳細なリファレンス・デザインを表示 external link
