製品概要

機能と利点

  • 入力電圧範囲:4.5V~5.5Vまたは5.5V~23V
  • 出力電圧:最小0.6V (バック)または最大28V (ブースト)まで調整可能
  • 出力電流:3A
  • 同期整流器ドライバ出力によって高効率を実現(MAX15037)
  • 抵抗設定可能なスイッチング周波数:200kHz~2.2MHz
  • 外部同期およびイネーブル(オン/オフ)入力
  • 180°逆位相で2次コンバータを駆動するクロック出力(MAX15036)
  • 150mΩのハイサイドnチャネルパワーMOSFET内蔵
  • パワーオンリセット出力(MAX15036)/パワーグッド出力(MAX15037)
  • 短絡保護(バック)/最大デューティサイクル制限(ブースト)
  • サーマルシャットダウン保護

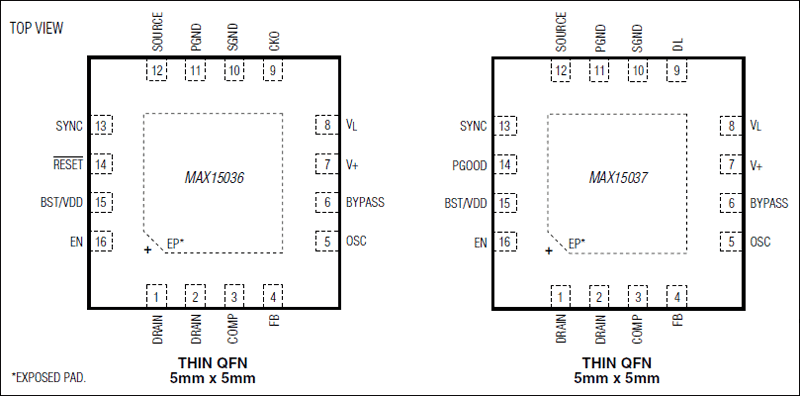

  • 放熱特性に優れた(2.7W)、16ピンTQFNパッケージ

製品概要

nチャネルパワーMOSFET内蔵の高周波DC-DCコンバータのMAX15036/MAX15037は、最大3Aの負荷電流を供給します。MAX15036は、パワーMOSFETを内蔵し、非同期バックまたはブーストトポロジの電源設計が可能です。MAX15037は、同期バックトポロジの電源設計用です。これらのデバイスは、4.5V~5.5Vまたは5.5V~23Vの入力電圧で動作し、外付け抵抗を使ってスイッチング周波数を200kHz~2.2MHzに設定することができます。ピークスイッチ電流制限方式のこの電圧モードアーキテクチャは、最大2.2MHzのスイッチング周波数の安定した動作を提供します。MAX15036は、2次DC-DCコンバータを180°逆位相で駆動するクロック出力、およびパワーオンリセット(アクティブローRESET)出力を備えています。MAX15037は、パワーグッド出力および同期整流器ドライバを備え、バックコンバータ構成で外付けローサイドMOSFETを駆動し、高効率を実現します。

MAX15036/MAX15037は、ピーク電流制限および温度過昇シャットダウンを利用することで、過電流状態から保護し、PoL (Point of Load)レギュレーションアプリケーションに高信頼性の小型電源を提供します。その他の機能には、同期、内部ディジタルソフトスタート、およびイネーブル入力があります。MAX15036/MAX15037は、放熱特性に優れた、省スペースの16ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • 車載用無線電源
  • IP電話/WLANアクセスポイント
  • サーバおよびネットワーク
  • xDSLモデム電源
