MAX15035

スイッチ内蔵、15Aステップダウンレギュレータ

すべて表示 showmore-icon

15Aを供給する全機能内蔵バックレギュレータ、6mm x 6mmパッケージ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.77
特長
  • 入力電圧範囲:4.5V~26V
  • 高速過渡応答
  • プリチャージされた出力に単調性パワーアップ
  • 各種出力コンデンサに対応
    • ポリマ/タンタルで補償不要
    • 外部補償を使用してセラミック出力コンデンサで安定
  • ダイナミックに調整可能な出力電圧
    • 電源および負荷の全範囲で0.5% VOUTの精度
  • 調整可能な谷電流制限保護
    • NTCによる熱補償
    • フォールドバック電流制限をサポート
  • プログラマブルスイッチング周波数
  • 過電圧保護
  • 低電圧保護
  • 電圧ソフトスタートとソフトシャットダウン
  • パワーグッドウィンドウコンパレータ

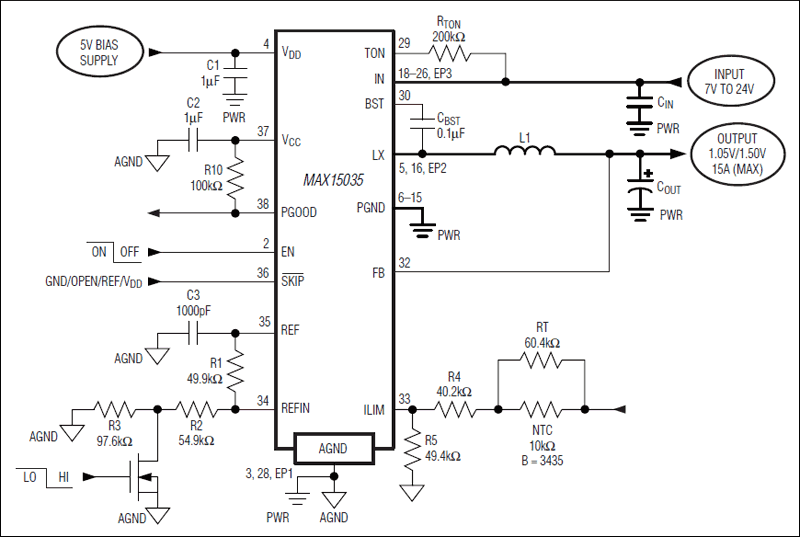

製品概要
show more Icon

パルス幅変調(PWM)コントローラのMAX15035は、高効率の優れた過渡応答、および高いDC出力精度を提供します。内蔵された低オン抵抗のMOSFETと組み合わせ、MAX15035は、高い電力密度が必要な小型のアプリケーションに高効率でコンパクトなソリューションを提供します。

マキシム独自のQuick-PWM™クイック応答、一定オン時間PWM制御方式は、広範な入力/出力電圧比(低デューティサイクルアプリケーション)を容易に処理し、比較的一定したスイッチング周波数を維持しながら、過渡負荷に対して100nsのインスタントオン応答を行います。出力電圧は、0V~2Vの入力電圧に対応したダイナミックREFINを使用してダイナミックに制御することができます。REFINの調整機能とフィードバック入力の抵抗分圧器を組み合わせることによって、MAX15035は、0V~0.9VINの任意の出力電圧に設定することができます。

このコントローラは、同期整流器の両端間電流を検出し、低コストで高効率の谷電流制限保護を実現します。外付け電流制限制御とすることによって、ヒートシンクとエアフロー付きアプリケーションに対しては大きい電流制限値を可能にし、小さい電流制限値を必要とする低電流アプリケーションに対応してアプリケーション回路の過剰設計を防ぐことができます。調整可能な電流制限によって、熱的な補償保護または出力から部分的に得られた分圧器を使用するフォールドバック電流制限保護を高い柔軟性で行うことができます。

MAX15035は、入力サージ電流を制限するための電圧制御のソフトスタートとソフトシャットダウンを備えており、プリチャージされた出力への単調なパワーアップを提供し、規定されたソフトスタート時間を提供します。また、コントローラは、出力フォルト保護(低電圧および過電圧)、および過熱フォルト保護も備えています。

MAX15035は、6mm x 6mmの小型40ピンTQFNパッケージで提供されます。

アプリケーション

  • DDRメモリ—VDDQまたはVTT
  • GPUコア電源
  • PoL (ポイントオブロード)アプリケーション
  • サーバコンピュータ
  • ステップダウン電源
  • ストレージ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15035ETL+
  • HTML
  • HTML
MAX15035ETL+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15035EVKIT

MAX15035の評価キット

zoom

MAX15035EVKIT

MAX15035の評価キット

MAX15035の評価キット

機能と利点

  • 入力範囲:7V~22V
  • ダイナミックに選択可能な1.5V/1.05Vの出力電圧
  • ダイナミック可変出力電圧範囲:0~0.9VIN
  • 出力電流:15A
  • スイッチング周波数:300kHz
  • パワーグッド出力インジケータ(PGOOD)
  • 薄型表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX15035の評価キット(EVキット)は、MAX15035の標準15Aアプリケーション回路を検証します。このDC-DCコンバータは、業界標準からステップダウンして、コンピュータの低電圧コアまたはチップセット/RAMバイアス電源を生成します。

このEVキットは、7V~22Vのバッテリ入力範囲からダイナミック可変1.5V/1.05Vの出力電圧を供給します。この製品は、高効率を達成しながら、最大15Aまでの出力電流を供給します。単一抵抗によってプログラムされ、このEVキットは、300kHzのスイッチング周波数で動作し、優れたラインおよび負荷過渡応答を備えています。

このEVキットは、完全実装および試験済みPCBです。また、この製品は、抵抗R1、R2、およびR3の変更で実現可能な外部リファレンス入力を変化させることによって、他のダイナミック可変出力電圧も評価することができます。

アプリケーション

  • DDRメモリ—VDDQまたはVTT
  • GPUコア電源
  • PoL (ポイントオブロード)アプリケーション
  • サーバコンピュータ
  • ステップダウン電源
  • ストレージ電源
