MAX14921

高精度12/16セル測定AFE

すべて表示 showmore-icon

業界最高精度でフレキシブルなBMSビルディングブロック

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.72
機能
  • 高精度
    • セル電圧エラー:±0.5mV (max)
    • セル電圧の同時サンプリング
    • 自己較正
  • 診断機能内蔵
    • オープンワイヤおよび短絡障害検出
    • 低電圧/過電圧警告
    • サーマルシャットダウン
  • 高い柔軟性
    • SPIインタフェース
    • 12セルおよび16セルバージョン
    • 動作電圧:+6V (min、3セル時)
    • セル電圧範囲:+0.5V~+4.5V
    • セルバランシングFETドライバ内蔵
    • 5V LDO内蔵
  • 低電力
    • シャットダウンモード:1µA
    • セル電流消費量:1µA/10µA

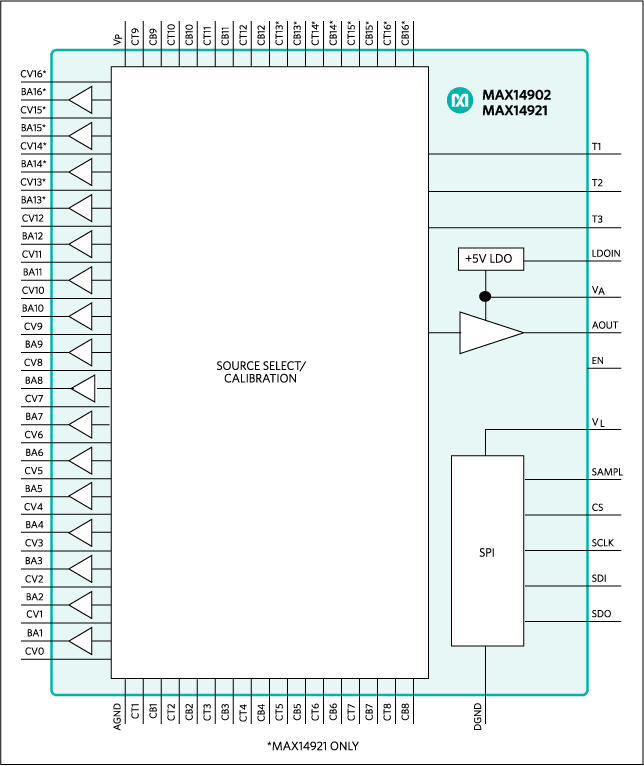

製品概要
show more Icon

バッテリ測定アナログフロントエンドデバイスのMAX14920/MAX14921は、セル電圧を高精度でサンプリングし、1次/2次バッテリパック用に最大16セル/+65V (max)のレベルシフトを提供します。MAX14920は最大12セルを監視し、MAX14921は最大16セルを監視します。どちらのデバイスも、すべてのセル電圧を同時にサンプリングするため、充電状態およびソース抵抗を高精度で判定することが可能です。すべてのセル電圧はユニティゲインでグランド基準にレベルシフトされるため、外部ADCのデータ変換が簡素化されます。

これらのデバイスは、最大+5Vの差動電圧をバッファするローノイズ、低オフセットアンプを備えているため、すべての一般的なリチウムイオンセルタイプの監視が可能です。結果のセル電圧誤差は±0.5mVです。

これらのデバイスは高精度のため、リチウム金属リン酸塩などの非常に平坦な放電曲線を持つセルタイプの監視に最適です。

外付けFETドライバによって、パッシブセルバランシングがサポートされます。デバイスに内蔵された診断機能によって、オープンワイヤ検出および低電圧/過電圧アラームが可能です。これらのデバイスは、デイジーチェーン可能なSPIインタフェースによって制御されます。

MAX14920は、エクスポーズドバッドを備えた64ピンTQFPパッケージ(10mm x 10mm)で提供されます。MAX14921は、80ピンTQFPパッケージ(12mm x 12mm)で提供されます。両デバイスともに、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 電気輸送用エネルギーパック
  • エネルギーストレージパック
  • 産業用バッテリバックアップシステム
  • 電気通信バッテリバックアップシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14921ECS+
  • HTML
  • HTML
MAX14921ECS+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 29, 2021

- 2218B

ASSEMBLY

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

10 16, 2015

- 1483C_AMENDED

WAFER FAB

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

6 9, 2014

- 1421

ELECTRICAL DATASHEET

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 29, 2021

- 2218B

arrow down

ASSEMBLY

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

10 16, 2015

- 1483C_AMENDED

arrow down

WAFER FAB

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

6 9, 2014

- 1421

arrow down

ELECTRICAL DATASHEET

MAX14921ECS+

製造中

MAX14921ECS+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14921EVKIT

MAX14921の評価キット

zoom

MAX14921EVKIT

MAX14921の評価キット

MAX14921の評価キット

機能と利点

  • スタック動作電圧範囲:16セル/65V (max)
  • 内蔵の絶縁型USBインタフェースによってWindowsベースのPCと接続
  • プラグアンドプレイGUIによってMAX14921の主要機能をすべて実証
  • µC用ファームウェアをC言語で提供(お申し込みください)
  • ねじ止め端子バッテリコネクタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14921の評価キット(EVキット)は、高精度16セルバッテリマネージメントのリファレンスデザインを実証します。MAX14921は、表面実装型80ピンTQFPパッケージで提供される高精度16セル測定アナログフロントエンド(AFE)です。このEVキットは、ADCおよびリファレンスを内蔵し、USBポートからPCに接続する絶縁型インタフェースを備え、すべてのセル電圧を容易に測定することができます。最大16セルまたは65V (どちらか低いほう)のセルスタックを監視することが可能です。
このEVキット回路は、Windows®ベースPC上のGUIアプリケーションによってデバイスのあらゆる機能を実証します。

アプリケーション

  • 電気輸送用エネルギーパック
  • エネルギーストレージパック
  • 産業用バッテリバックアップシステム
  • 電気通信バッテリバックアップシステム
