製品概要

機能と利点

  • 高い設定自由度によって設計を簡素化
    • 端子選択可能なハイサイド(PNP)、ローサイド(NPN)、またはプッシュプルドライバ
    • 端子設定可能なNO/NCロジック
  • 内蔵の保護によって堅牢なセンサーソリューションを提供
    • DO、VCC、およびGNDでの逆極性保護
    • 電源範囲:4.75V~34V (MAX14839)
    • 短絡保護を備えたドライバ
    • フォルト表示用のアクティブローFAULT出力
    • VCCの活線挿入保護
    • サーマルシャットダウン保護
    • サージ保護:±1kV/500Ω
    • ±8kV IEC 61000-4-2気中放電ESD保護
    • ±6kV IEC 61000-4-2接触放電ESD保護
    • 温度範囲:-40℃~+105℃
  • 最大1.5Hの誘導性負荷を高速ターンオフ
  • 基板上のスペースを節約
    • 12ピンTDFN-EP (3mm x 3mm)または12ピンWLP (2.1mm x 1.6mm)で提供
    • デュアル2mA LEDドライバ内蔵

製品概要

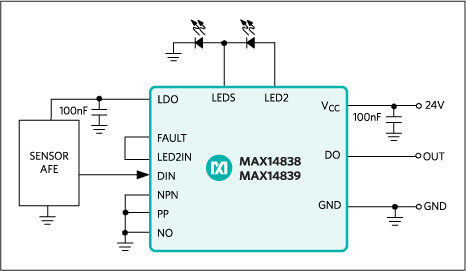

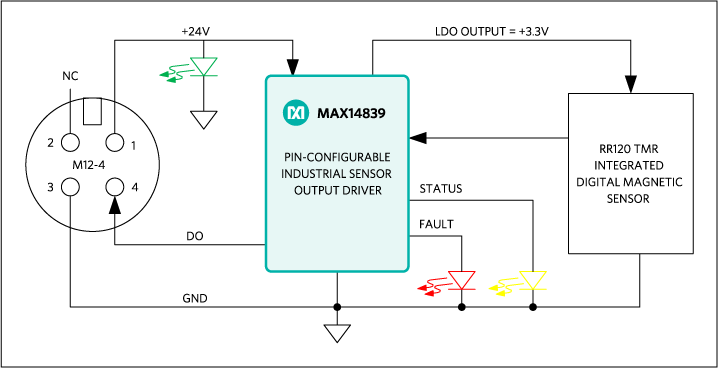

24V/100mAドライバのMAX14838/MAX14839は、産業用センサーでの使用向けに最適化されています。これらのデバイスは、設定可能なPNP/ NPN/プッシュプルドライバおよび一般的なセンサーの電力要件に適合する内蔵リニアレギュレータを含む、産業用センサーで一般的に使用される全高電圧(24V)回路を内蔵しています。

MAX14838/MAX14839は、端子で設定可能です。ロジック入力によって、ドライバをハイサイド(PNP)、ローサイド(NPN)、またはプッシュプル動作に設定することができます。追加の入力によって、ノーマリオープンまたはノーマリクローズのロジックを選択可能です。

MAX14838は5Vリニアレギュレータを内蔵し、MAX14839は3.3Vリニアレギュレータを備えています。各デバイスは、視覚的フィードバック用の2つのLEDドライバを内蔵しています。一方のLEDドライバは出力ロジック状態を反映し、他方はフォルト状態の通知に使用可能な汎用ドライバです。

DO出力、電源(VCC)、およびグランド(GND)端子は逆極性保護され、IEC ESDおよびサージイベントに対して保護されています。

MAX14838およびMAX14839は広い電源範囲で動作し、12ピンTDFN-EPパッケージ(3mm x 3mm)または12ピンウェハレベルパッケージ(WLP) (2.1mm x 1.6mm)で提供され、-40℃~+105℃の温度範囲で動作します。

アプリケーション

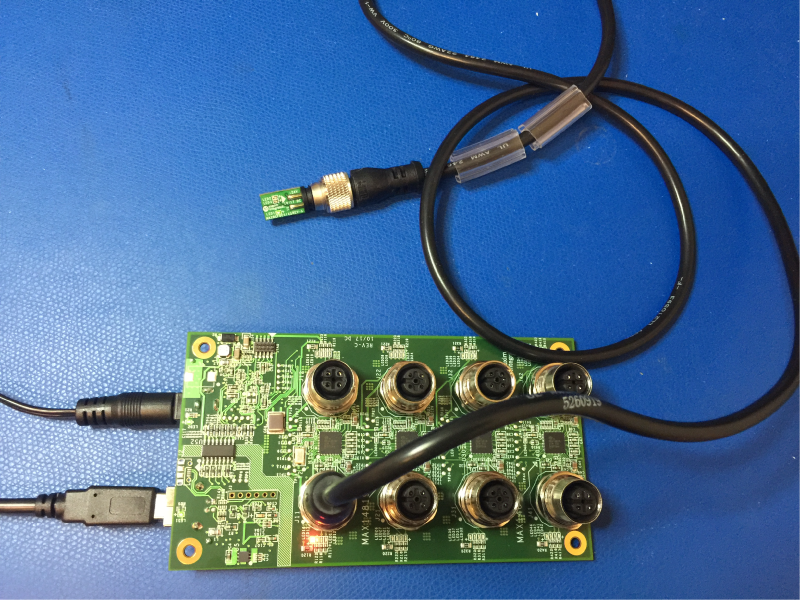

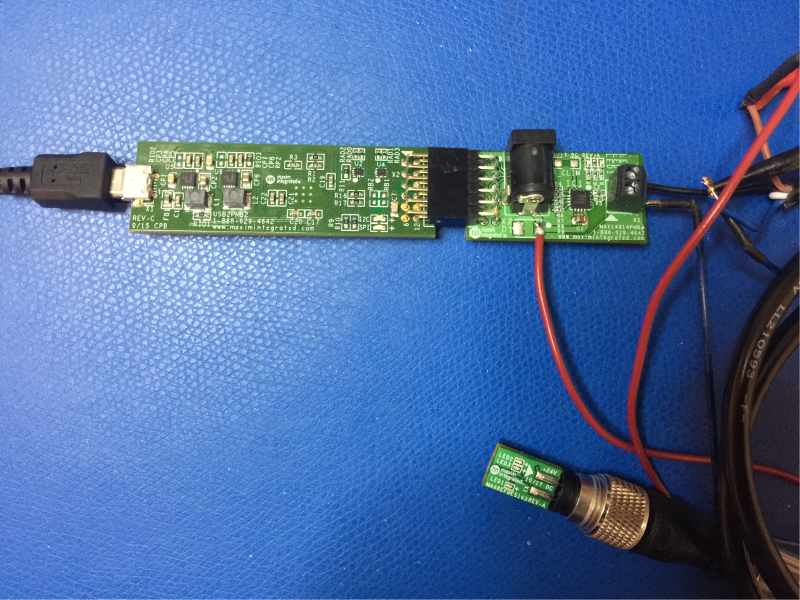

  • 容量性および誘導性センサー
  • 産業用バイナリセンサー
  • 近接スイッチ
