MAX14783E

高速3.3V/5V RS-485/RS-422トランシーバ、±35kV HBM ESD保護

すべて表示 showmore-icon

超高ESD保護を備えた、業界最速デュアル電圧RS-485/RS-422トランシーバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.50
特長
  • 内蔵保護機能によって堅牢性を向上
    • 高ESD保護
      • ±35kV HBM ESD (JEDEC JS-001-2012規格)
      • ±20kV気中放電ESD (IEC 61000-4-2規格)
      • ±12kV接触放電ESD (IEC 61000-4-2規格)
    • ±4kV EFT (IEC 61000-4-4規格)
    • 短絡保護を備えた出力
    • 真のフェイルセーフレシーバによってレシーバ入力の短絡やオープン時の誤った遷移を防止
    • ホットスワップ機能によって電源投入時または活線挿入時の誤った遷移を排除
  • 電源電圧範囲:3V~5.5V
  • 高速データレート:最大42Mbps
  • 動作温度:-40℃~+125℃
  • バス上に最大32のトランシーバを接続可能
  • 消費電力を削減する低シャットダウン電流:10µA (max)
製品概要
show more Icon

MAX14783Eは、3.3Vまたは5Vレールで動作するハーフデュプレックスRS-485/422トランシーバで、±35kVの高いESD性能と最大42Mbpsのデータレートを備えています。このデバイスは、拡張されたケーブル上での高速通信向けに最適化されるとともに、ノイズに対する耐性を最大化しています。

MAX14783Eは、8ピンµMAX®、8ピンSO、および8ピンTDFN-EPパッケージで提供されます。TDFN-EPパッケージのデバイスは、-40℃~+125℃の温度範囲で動作します。µMAXおよびSOパッケージのMAX14783Eは、-40℃~+85℃および-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • バックプレーンバス
  • エンコーダインタフェース
  • フィールドバスネットワーク
  • モーションコントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14783EASA+
  • HTML
  • HTML
MAX14783EASA+T
  • HTML
  • HTML
MAX14783EATA+
  • HTML
  • HTML
MAX14783EATA+T
  • HTML
  • HTML
MAX14783EAUA+
  • HTML
  • HTML
MAX14783EAUA+T
  • HTML
  • HTML
MAX14783EESA+
  • HTML
  • HTML
MAX14783EESA+T
  • HTML
  • HTML
MAX14783EEUA+
  • HTML
  • HTML
MAX14783EEUA+T
  • HTML
  • HTML
MAX14783EGUA+
  • HTML
  • HTML
MAX14783EGUA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

ASSEMBLY

MAX14783EASA+

製造中

MAX14783EASA+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX14783EATA+

製造中

MAX14783EATA+T

製造中

10 30, 2020

- 1702R2

ASSEMBLY

MAX14783EESA+

製造中

MAX14783EESA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX14783EASA+

製造中

MAX14783EASA+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX14783EATA+

製造中

MAX14783EATA+T

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX14783EESA+

製造中

MAX14783EESA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

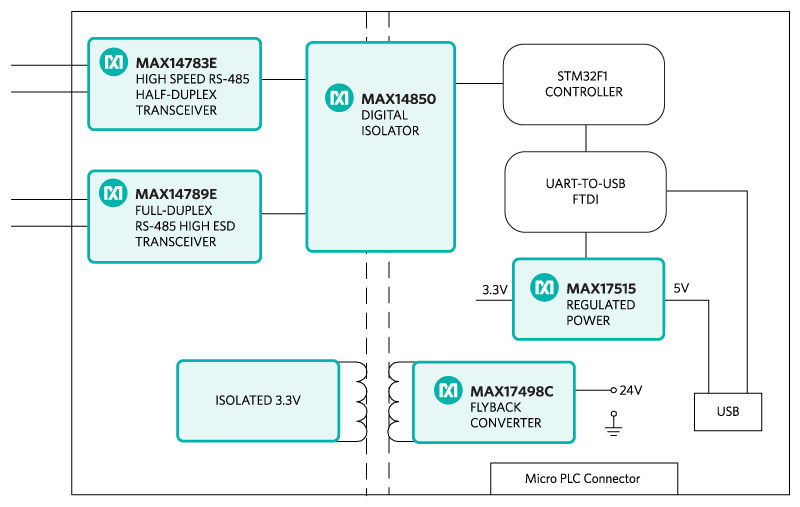

maxrefdes62 body fig01

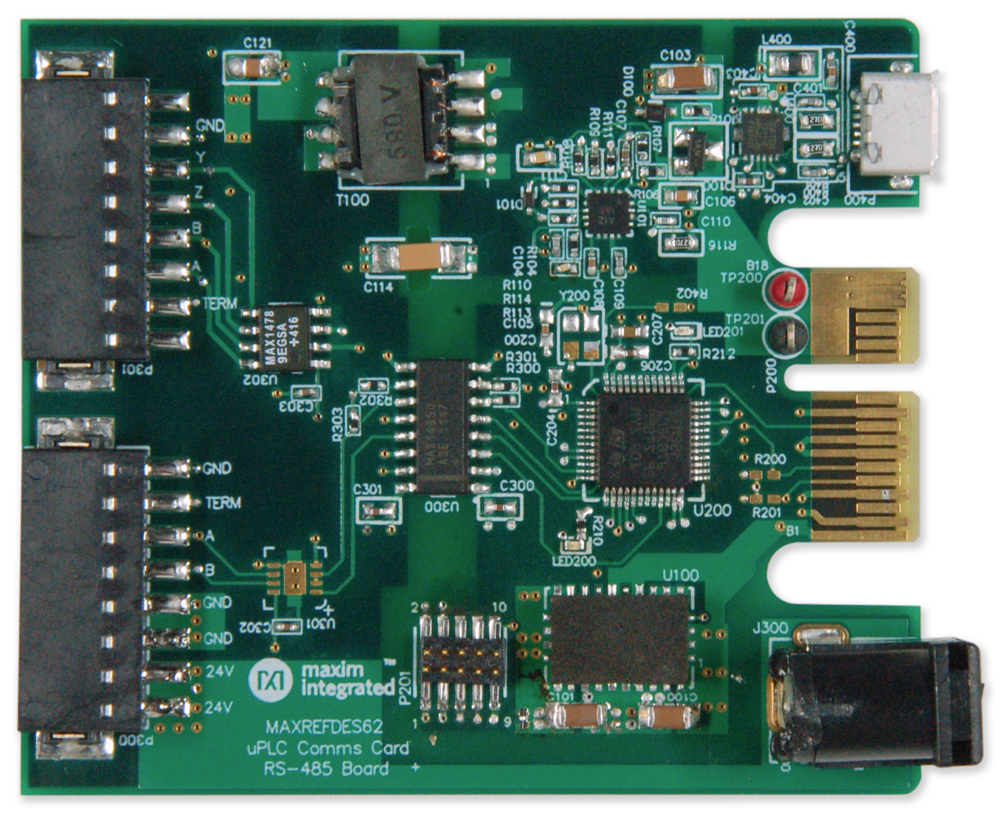

RS-485 Communications Micro PLC Card

リファレンス・デザイン1
