MAX14727

製造中

デュアル入力、双方向過電圧プロテクタ、自動パス制御内蔵

デュアル入力駆動ポータブル機器を保護する1つのOVP

データシート (Rev. 0) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • デュアル入力パワーでポータブル機器を保護
    • 広い動作入力電圧保護：3V～28V
    • 連続電流能力：5A
    • 73mΩ (typ) nMOSFETスイッチ内蔵
  • OVLO実装での柔軟で高精度の設計が可能
    • 広い可変OVLOスレッショルド範囲：4V～14V
    • OTGイネーブルによってOUTからINA/INBへの給電が可能
    • プリセットされた高精度内部OVLOスレッショルド：
      • 13.75V ±2% (MAX14727)
      • 10V ±2% (MAX14728)
      • 5.92V ±2% (MAX14731)
  • プレミアムセキュリティを介してシステムシステム信頼性が向上
    • サージ耐性：+100V以上
    • ソフトスタートによって突入電流を最小化
    • 15ms起動デバウンス内蔵
    • サーマルシャットダウン保護
  • 小型パッケージで基板スペースを最小化
    • 30ピンWLP (2.6mm × 2.2mm)
MAX14727
デュアル入力、双方向過電圧プロテクタ、自動パス制御内蔵

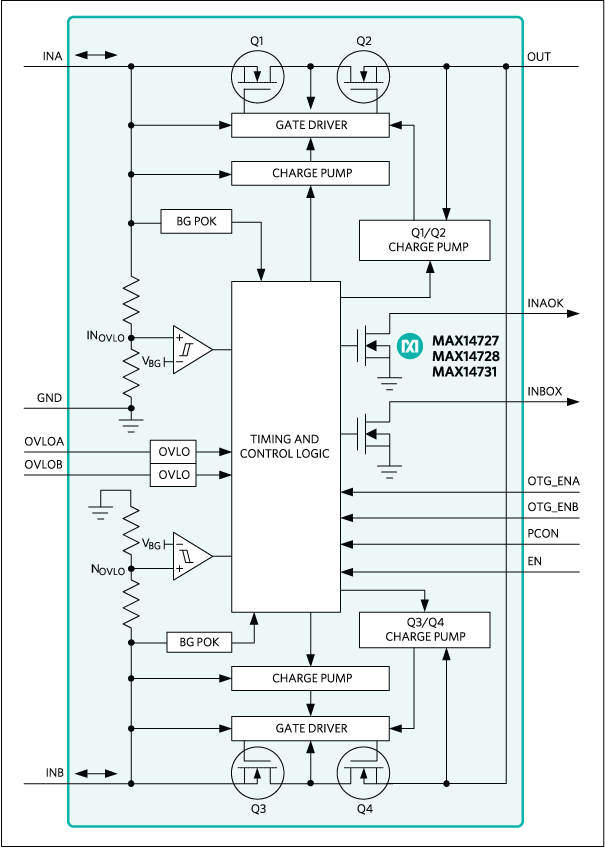

MMAX14727、MAX14728、MAX14731：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX14727EVKIT

MAX14727/MAX14728/MAX14731の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：3V～28V
  • アクティブローINAOK、アクティブローINBOKを表示するLED
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX14727の評価キット(EVキット)は、自動パス制御を備えたデュアル入力、双方向過電圧保護デバイスのMAX14727を実証する完全実装および試験済みの回路基板です。このEVキットには、MAX14727EWV+が実装されています。MAX14728/MAX14731を評価する場合は、マキシムにサンプルを請求し、MAX14727をMAX14728/MAX14731に交換してください。

アプリケーション

  • 電子書籍リーダー
  • スマートフォン
  • タブレット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
ADPS40099-RD

Handheld Device Battery Power Solution

今すぐ購入 詳細を表示

機能と利点

  • Fully integrated single-board solution for portable power and battery management
  • USB-C Power Delivery (PD) input for flexible and modern power sourcing
  • Single-cell (1S) Li-ion battery charger with optimized charge management
  • Advanced fuel gauging, protection, and authentication for battery safety and reliability
  • Multiple configurable output rails (up to 5) supporting diverse system loads
  • Buck-boost and multi-phase buck regulation for efficient power conversion
  • Supercapacitor-based backup power to maintain operation during power loss or battery swap
  • Integrated power path management for seamless source switching
  • Logic-level translation support for multi-voltage system compatibility
  • Compact and scalable design suitable for space-constrained portable devices
  • With MAXUSB_INTERFACE# for easy communication with a Windows PC

製品詳細

The ADPS40099-RD is a fully integrated battery management system reference design suitable for portable applications. It consolidates a complete power solution for handheld and portable devices, utilizing the latest components from ADI’s power portfolio.

The solution features the MAX77958 USB-C power delivery controller for flexible input options, paired with the MAX77786 1S battery charger to manage charging from a single-cell lithium-ion battery. The MAX17300 provides advanced fuel gauging, battery protection, and authentication capabilities, ensuring safe and reliable operation.

To support diverse power requirements, the design includes the MAX77857 buck-boost regulator and the MAX77542 multi-phase buck converter, enabling up to five individually configurable outputs. The design also integrates the MAX14727 for power path control. For backup power, the MAX38889 utilizes supercapacitor technology to maintain system operation during power interruptions and battery replacements. Additionally, the MAX14611 logic-level translator ensures seamless communication between components operating at different voltage levels.

This compact and cohesive single-board implementation offers a clear advantage in delivering a robust, space-efficient, and scalable battery management solution, ideal for modern portable electronic systems.

MAX14727EVKIT
MAX14727/MAX14728/MAX14731の評価キット
ADPS40099-RD
Handheld Device Battery Power Solution
ADPS40099-RD Top Angle Evaluation Board ADPS40099-RD Top Evaluation Board ADPS40099-RD Bottom Evaluation Board ADPS40099-RD Simplified Block Diagram
