MAX14515

製造中

高電圧液体レンズドライバ

小型カメラモジュール用、超小型液体レンズドライバ

データシート (Rev. 0)
製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • カメラモジュール内の実装に適した小型実装面積
  • 最大出力：47VRMS (CLENS = 220pF)
  • 出力電圧設定用I²C対応インタフェース
  • 出力電圧分解能：8ビット
  • モノトニック出力保証
  • 出力に±15kVヒューマンボディモデルESD保護
  • 低シャットダウン電流：500nA (max)
  • 入力電圧範囲：+2.7V～+5.5V
  • 省スペース、8ピンWLP (1mm x 2mm)パッケージ
MAX14515
高電圧液体レンズドライバ

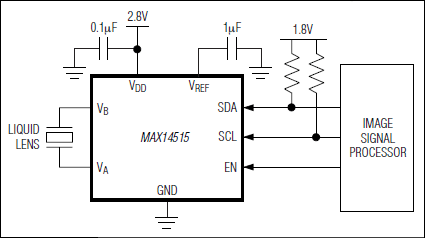

MAX14515：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX14515BEVKIT

Evaluates: MAX14515, MAX14515B

今すぐ購入 詳細を表示

機能と利点

  • All Components and Software Included for Evaluating the MAX14515B
  • Can be Powered from the MAX32625PICO Board or an External Power Supply
  • I2C Communication Using the On-Board MAX32625Microcontroller or an External Microcontroller
  • Includes Layout Pads for Mounting Liquid Lens
  • Test Configuration Uses 200pF Capacitive Load
  • DemonstratesSimple, Compact Layout for MAX14515B
  • Total Layout Area 20mm2 Using a Space-Saving,8-Bump WLP (1mm x 2mm) Package

製品詳細

The MAX14515B evaluation kit (EV kit) is a fully assembled and tested application circuit that simplifies the evaluation of the MAX14515/MAX14515B liquid lens drivers. A liquid lens can be easily connected to the driver outputs. By default, the board is configured with the MAX14515B and a 200pF capacitor as a substitute load. The MAX14515B EV kit can also be used to evaluate the MAX14515 with minimal component changes.

The EV kit includes a MAX32625PICO application platform* that provides the MAX32625 microcontroller to enable I2C communication with the MAX14515B. Operation with an external microcontroller can be enabled by reconfiguring a few components on the board.
MAX14515BEVKIT
Evaluates: MAX14515, MAX14515B
