製品概要
機能と利点
- 電源：+3.0V～+3.6V単一
- アナログ入力チャネル数：4 (MAX113)または8 (MAX117)
- 低電力：
- 1.5mA (動作モード)
- 1µA (パワーダウンモード)
- 全未調整誤差：1 LSB以下
- 高速変換：1.8µs/チャネル
- 外部クロック不要
- 内部トラック/ホールド
- レシオメトリックス用リファレンス入力
- 内部接続の第8チャネルがリファレンス電圧を監視(MAX117)
製品概要

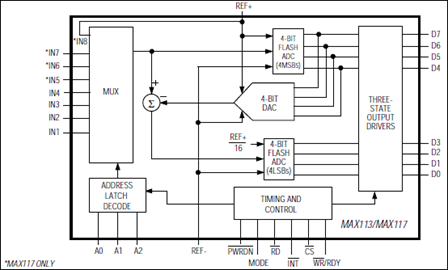

MAX113/MAX117は、マイクロプロセッサコンパチブルの8ビット4チャネルおよび8チャネルA/Dコンバータ(ADC)です。+3V単一電源で動作し、ハーフフラッシュ技法により変換時間1.8µs (400ksps)を実現しています。パワーダウン(アクティブローPWRDN)ピンにより消費電流を1µA (typ)まで低減します。パワーダウンモードから通常動作モードまでの復帰時間は900ns以下であるため、Burst Mode®アプリケーションでの消費電流を著しく低減します(Burst ModeではADCは、指定された間隔でローパワー状態からウェイクアップしてアナログ入力信号をサンプリングします)。MAX113/MAX117はトラック/ホールド機能を備えているため、高速アナログ信号の数値化が可能です。
このADCは外部インタフェースロジックなしでI/Oポートまたはメモリロケーションとして扱うことができるため、マイクロプロセッサ(µP)インタフェースが単純になります。データ出力にはラッチ付スリーステートバッファ回路を用いているため、8ビットパラレルµPデータバスまたはシステム入力ポートに直接接続することができます。MAX113/MAX117は、レシオメトリック動作が可能な入力/リファレンス構成になっています。
4チャネルのMAX113は24ピンDIPまたはSSOPパッケージで供給されています。8チャネルのMAX117は28ピンDIPまたはSSOPパッケージで供給されています。+5Vの応用については、MAX114/118のデータシートを参照して下さい。
アプリケーション
- バッテリ駆動アプリケーション
- 通信システム
- ポータブル機器
- 遠隔データ収集
- 健康管理システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
おすすめ製品
MAX117 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX117CAI+ | 材料宣誓書（MD） | 信頼性データ | 28-SSOP-5.3_MM | |
| MAX117CAI+T | 材料宣誓書（MD） | 信頼性データ | 28-SSOP-5.3_MM | |
| MAX117EAI+ | 材料宣誓書（MD） | 信頼性データ | 28-SSOP-5.3_MM | |
| MAX117EAI+T | 材料宣誓書（MD） | 信頼性データ | 28-SSOP-5.3_MM | |
| ウェハ・ファブリケーション・データ |
