MAX1110-MAX1111_jp: +2.7V、低電力、マルチチャネル、シリアル、8ビットADC Data Sheet (Rev. 3)1/26/2011PDF727K
製品概要
機能と利点
- 電源:2.7V~5.5V単一
- 低電力:
- 50kspsで85µA
- 1kspsで6µA
- 8チャネルシングルエンドまたは4チャネル差動入力(MAX1110)
- 4チャネルシングルエンドまたは2チャネル差動入力(MAX1111)
- 内部トラック/ホールドサンプリングレート:50kHz
- 内部2.048Vリファレンス
- シリアルインタフェース:SPI/QSPI/MICROWIREコンパチブル
- ユニポーラまたはバイポーラ入力:ソフトウェアで設定
- 全未調整エラー
- ±1 LSB (max)
- ±0.3 LSB (typ)
製品概要

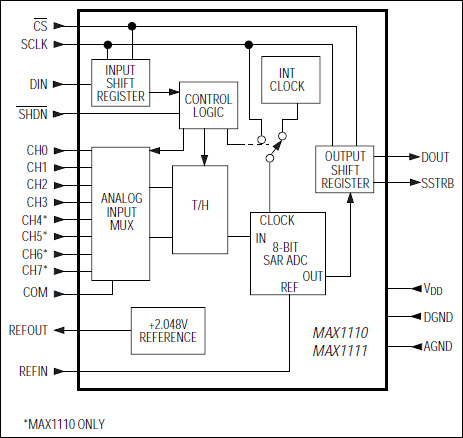

MAX1110/MAX1111は、内部トラック/ホールド、電圧リファレンス、クロックおよびシリアルインタフェースを備えた低電力の8ビット8チャネルアナログ-ディジタルコンバータ(ADC)です。これらは2.7V~5.5Vの単一電源で動作し、最大サンプリングレートは50ksps、消費電流は僅か85µAとなっています。MAX1110の8つのアナログ入力およびMAX1111の4つのアナログ入力は、ソフトウェアにより、ユニポーラ/バイポーラおよびシングルエンド/差動動作に設定できます。
逐次比較型のアナログ-ディジタル変換は、内部クロックまたは外部シリアルインタフェースクロックを使用することにより行われます。フルスケールアナログ入力範囲は、2.048V内部リファレンスまたは外部から印加された1V~VDD範囲のリファレンスによって決定されます。4線式シリアルインタフェースは、SPI™、QSPI™およびMICROWIRE™シリアルインタフェース規格に適合しています。シリアルストローブ出力により、割込み駆動プロセッサへの変換完了信号が提供されます。
MAX1110/MAX1111は、消費電力を最小限に抑えるためにソフトウェアで設定可能な2µA自動パワーダウンモードを備えています。パワーダウンモードを使用すると、消費電流は1kspsで僅か6µA、10kspsで僅か52µAに低減します。パワーダウンは、アクティブローSHDN入力ピンによって制御することも可能です。シリアルインタフェースにアクセスすると、素子は自動的にパワーアップします。
MAX1110は、20ピンSSOPパッケージ、MAX1111は小型16ピンQSOPパッケージで提供されています。
アプリケーション
- 4mA~20mA駆動リモートデータ収集システム
- ハンドヘルド測定デバイス
- 医療用機器
- ポータブルデータロギング
- ソーラーパワー遠隔システム
- システム診断
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
