製品概要

機能と利点

  • 電源:4.5V~5.5V単一
  • 低電力:
    • 50kspsで135µA
    • 1kspsで13µA
  • 8チャネルシングルエンドまたは4チャネル差動入力(MAX1112)
  • 4チャネルシングルエンドまたは2チャネル差動入力(MAX1113)
  • 内部トラック/ホールドサンプリングレート:50kHz
  • 内部4.096Vリファレンス
  • シリアルインタフェース:SPI/QSPI/MICROWIREコンパチブル
  • ユニポーラまたはバイポーラ入力:ソフトウェアで設定
  • 全未調整エラー:
    • ±1 LSB (max)
    • ±0.3 LSB (typ)

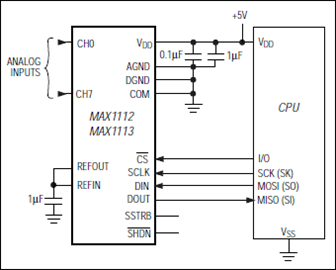

製品概要

MAX1112/MAX1113は、内部トラック/ホールド、電圧リファレンス、クロックおよびシリアルインタフェースを備えた低電力8ビット、8チャネルアナログ-ディジタルコンバータ(ADC)です。4.5V~5.5Vの単一電源で動作し、最大サンプリングレート50kspsで消費電流は僅か135µAとなっています。MAX1112の8つのアナログ入力およびMAX1113の4つのアナログ入力は、ソフトウェアにより、ユニポーラ/バイポーラおよびシングルエンド/差動動作に設定できます。

内部クロックまたは外部シリアルインタフェースクロックを使用することによって、逐次比較型のアナログ-ディジタル変換を行います。フルスケールアナログ入力範囲は、4.096V内部リファレンスまたは外部から印加された1V~VDD範囲のリファレンスによって決定されます。4線シリアルインタフェースは、SPI™、QSPI™およびMICROWIRE™シリアルインタフェース規格に適合しています。シリアルストローブ出力により、割込みで駆動されるプロセッサへの変換完了信号が提供されます。

MAX1112/MAX1113は、消費電力を最小限に抑えるためにソフトウェアで設定可能な2µA自動パワーダウンモードを備えています。パワーダウンを使用すると、消費電流は1kspsで僅か13µA、10kspsで僅か82µAに低減します。パワーダウンは、アクティブローSHDN入力ピンを使用して制御することも可能です。シリアルインタフェースにアクセスすると、自動的にパワーアップします。

MAX1112は20ピンSSOPパッケージ、MAX1113は小型16ピンQSOPパッケージで提供されています。

アプリケーション

  • 4mA~20mA駆動リモートデータ収集システム
  • バッテリ駆動アプリケーション
  • システム診断
  • タッチスクリーンアプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (2)

おすすめ製品

MAX1113 コンパニオン製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX1113CEE+ 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX1113CEE+T 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX1113EEE+ 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX1113EEE+T 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
