MAX154

CMOS、高速、8ビットADC、マルチプレクサおよびリファレンス内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.79
機能
  • ワンチップデータ収集システム
  • アナログ入力チャネル数:4または8
  • 変換時間:2.5µs/チャネル
  • 内部2.5Vリファレンス
  • 内蔵トラック/ホールド機能
  • 誤差仕様:1/2 LSB
  • 単一+5V電源動作
  • 外部クロック不要
  • パッケージ:新しい省スペースSSOP
製品概要
show more Icon

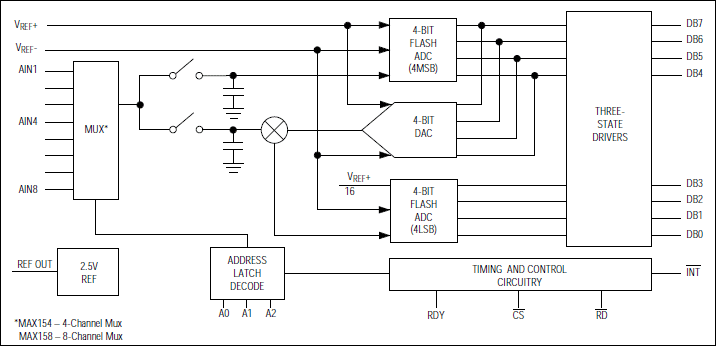

MAX154/MAX158は、高速マルチチャネルアナログ-ディジタルコンバータ(ADC)です。MAX154は4チャネル入力、MAX158は8チャネルのアナログ入力を備えています。変換時間は、いずれも2.5µsです。MAX154/MAX158は2.5Vのリファレンスも内蔵しているため、完全な高速データ収集システムとなっています。

いずれのコンバータもトラック/ホールドが組み込まれているため、外部トラック/ホールドの必要がありません。ADCは+5V単一電源で動作するにもかかわらず、アナログ入力範囲は0V~+5Vです。

本ADCは、外部ロジックなしでI/Oポートまたはメモリロケーションとして扱うことができるためマイクロプロセッサインタフェースが単純になります。データ出力にはラッチ付きスリーステートバッファ回路を使用しているため、マイクロプロセッサデータバスまたはシステム入力ポートに直接接続できます。

アプリケーション

  • オーディオ計測器
  • デジタル信号処理(DSP)
  • 高速データ収集
  • 高速サーボ制御
  • テレコム
