MAX11254

24ビット、6チャネル、64ksps、6.2nV/ PGA、デルタシグマADC、SPIインタフェース内蔵

すべて表示 showmore-icon

24ビットデルタシグマADCは優れたノイズ性能で電力を10分の1に削減

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.48
特長
  • 広いダイナミックレンジを必要とする産業用アプリケーション向けの高分解能
    • SN比(50sps時):133dB
    • SN比(1000sps時):124dB
  • ポータブルアプリケーション用バッテリ寿命を延長
    • 動作モード電流:2.2mA
    • スリープ電流:1µA
  • 単一またはスプリットアナログ電源によって、柔軟な入力電圧範囲を提供
    • 2.7V~3.6V (単一電源)または±1.8V (スプリット電源)
  • システム統合を実現
    • 低ノイズPGA:6.2nV/、 1/2/4/8/16/32/64/128の利得
    • 6チャネル完全差動入力
  • オンデマンドでデバイスおよびシステムの利得とオフセットの較正が可能
    • ユーザー設定可能なオフセットおよびゲインレジスタ
  • 小型パッケージで堅牢な性能
    • 動作温度範囲:-40℃~+125℃
    • TQFNパッケージ(5mm x 5mm)
  • AEC-Q100認定、/V製品のリストについてはデータシートの「Ordering Information (型番)」を参照ください
製品概要
show more Icon

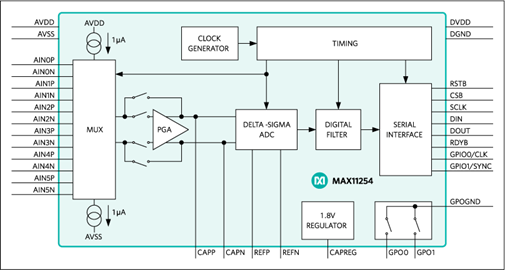

MAX11254は、6チャネル、24ビットデルタシグマADCで、非常に低い消費電力で優れた性能を達成します。最大64kspsのサンプルレートによって高精度DC測定が可能です。MAX11254は、SPIシリアルインタフェースを介して通信し、小型TQFNパッケージ(5mm x 5mm)で提供されます。

MAX11254は、1倍~128倍の利得設定を持つ6.2nV/ノイズのプログラマブルゲインアンプ(PGA)を提供します。内蔵PGAによって、スイッチトキャパシタサンプリングネットワークからの信号入力の絶縁が提供されます。また、PGAによって、MAX11254は使用可能なダイナミックレンジを犠牲にすることなく、ハイインピーダンスソースと直接インタフェースすることが可能です。

MAX11254は、単一の2.7V~3.6Vアナログ電源、またはスプリットの±1.8Vアナログ電源で動作するため、アナログ入力をグランド以下でサンプリングすることが可能です。デジタル電源範囲は1.7V~2.0Vまたは2.0V~3.6Vで、1.8V、2.5V、3V、または3.3Vロジックでの通信が可能です。

デザインソリューション:Automotive Touch-Screen Sensing: It’s All About Your ADC ›

アプリケーション

  • プログラマブルロジックコントローラ用アナログI/O
  • 車載用
  • バッテリ駆動計測器
  • 圧力センサー
  • 重量計

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11254ATJ+
  • HTML
  • HTML
MAX11254ATJ+T
  • HTML
  • HTML
MAX11254ATJ/V+
  • HTML
  • HTML
MAX11254ATJ/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 19, 2017

- 1700

TEST

MAX11254ATJ+

製造中

MAX11254ATJ+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX11254ATJ+

製造中

MAX11254ATJ+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 19, 2017

- 1700

arrow down

TEST

MAX11254ATJ+

製造中

MAX11254ATJ+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX11254ATJ+

製造中

MAX11254ATJ+T

製造中

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット 2

reference details image

MAX11254EVKIT

MAX11253およびMAX11254の評価キット

zoom

MAX11254EVKIT

MAX11253およびMAX11254の評価キット

MAX11253およびMAX11254の評価キット

機能と利点

  • ハイスピードUSBコネクタ、FMCコネクタ、およびPmodスタイルのコネクタ
  • FMCコネクタを介して8MHzのSPIクロックに対応
  • スタンドアロンモードで8MHzのSPIクロックに対応
  • 各種サンプルサイズおよびサンプリングレート
  • 最大100万サンプルまで収集(FPGAプラットフォームの使用時)
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • 同期入力および同期出力によってコヒーレントサンプリングを実現(FPGAプラットフォームの使用時)
  • 入力バッファ内蔵:MAX9632およびMAX44205 (完全差動)
  • 電圧リファレンス内蔵(MAX6126およびMAX6070)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7、およびWindows 8.1対応ソフトウェア

製品の詳細

MAX11253/MAX11254の評価キット(EVキット)は、24ビット、6チャネル、64ksps、内蔵PGAデルタシグマADCのMAX11253/MAX11254を評価するための実証済みデザインを提供します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。EVキットは、以下の複数のモードで動作することができます。

  1. スタンドアロンモード:「スタンドアロン」モードの場合、このEVキットはUSBケーブルを介してPCに接続され、完全なEVキット機能のサブセットを実行しますが、サンプルレートやサンプルサイズの制限があり、コヒーレントサンプリングには対応しません。
  2. FPGAモード:「FPGA」モードの場合、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoardに接続されます。ZedBoardは、イーサネットポートを介してPCに接続するXilinx® Zynq® -7000 SoCを備えているため、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
  3. ユーザー指定のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPmodスタイルのヘッダも備えているため、ユーザー指定のSPIインタフェースでSCLK、DIN、DOUT、およびCNVST用の信号に接続することが可能です。

このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、種々のサンプルサイズ、調整可能なサンプリングレート、内部/外部リファレンスオプション、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。

ZedBoardは、+12V AC-DC電源アダプタに対応します。このEVキットはローカル+12V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。

MAX11253/MAX11254のEVキットは、32ピンTQFN-EPパッケージのMAX11253ATJ+またはMAX11254ATJ+が実装されています。

アプリケーション

  • プログラマブルロジックコントローラ用アナログI/O
  • バッテリ駆動計測器
  • 圧力センサー
  • 重量計
reference details image

MAX11253EVKIT

MAX11253およびMAX11254の評価キット

zoom

MAX11253EVKIT

MAX11253およびMAX11254の評価キット

MAX11253およびMAX11254の評価キット

機能と利点

  • ハイスピードUSBコネクタ、FMCコネクタ、およびPmodスタイルのコネクタ
  • FMCコネクタを介して8MHzのSPIクロックに対応
  • スタンドアロンモードで8MHzのSPIクロックに対応
  • 各種サンプルサイズおよびサンプリングレート
  • 最大100万サンプルまで収集(FPGAプラットフォームの使用時)
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • 同期入力および同期出力によってコヒーレントサンプリングを実現(FPGAプラットフォームの使用時)
  • 入力バッファ内蔵:MAX9632およびMAX44205 (完全差動)
  • 電圧リファレンス内蔵(MAX6126およびMAX6070)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7、およびWindows 8.1対応ソフトウェア

製品の詳細

MAX11253/MAX11254の評価キット(EVキット)は、24ビット、6チャネル、64ksps、内蔵PGAデルタシグマADCのMAX11253/MAX11254を評価するための実証済みデザインを提供します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。EVキットは、以下の複数のモードで動作することができます。

  1. スタンドアロンモード:「スタンドアロン」モードの場合、このEVキットはUSBケーブルを介してPCに接続され、完全なEVキット機能のサブセットを実行しますが、サンプルレートやサンプルサイズの制限があり、コヒーレントサンプリングには対応しません。
  2. FPGAモード:「FPGA」モードの場合、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoardに接続されます。ZedBoardは、イーサネットポートを介してPCに接続するXilinx® Zynq® -7000 SoCを備えているため、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
  3. ユーザー指定のSPIモード:USBおよびFMCインタフェースに加え、このEVキットは12ピンPmodスタイルのヘッダも備えているため、ユーザー指定のSPIインタフェースでSCLK、DIN、DOUT、およびCNVST用の信号に接続することが可能です。

このEVキットは、ICの各機能を実行するためにWindows XP®、Windows® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、種々のサンプルサイズ、調整可能なサンプリングレート、内部/外部リファレンスオプション、およびサンプリングされた信号のFFTとヒストグラムを含むグラフ作成ソフトウェアが使用可能です。

ZedBoardは、+12V AC-DC電源アダプタに対応します。このEVキットはローカル+12V電源で駆動することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。

MAX11253/MAX11254のEVキットは、32ピンTQFN-EPパッケージのMAX11253ATJ+またはMAX11254ATJ+が実装されています。

アプリケーション

  • プログラマブルロジックコントローラ用アナログI/O
  • バッテリ駆動計測器
  • 圧力センサー
  • 重量計

リファレンス・デザイン 1

maxrefdes82fig01

スマート力センサー

zoomopens a dialog

MAXREFDES82

スマート力センサー

スマート力センサー

機能と利点

特長

  • 3Dヒューマンインタフェース入力
  • 高精度重量秤
  • 低電力ADC
  • 小型

競争優位性

  • 堅牢、高コスト効率、柔軟な3Dヒューマンインタフェース入力機器
  • 高精度、高分解能測定
  • 高速、低電力データ収集
詳細なリファレンス・デザインを表示 external link
