LTP8802A-1B

新規設計に推奨

PMBusインターフェースを備えた54V、140AのDC/DC µModuleレギュレータ

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高周波数で高い効率
    • 813kHzで最大93.8%の効率（54VIN、3.3VOUT）
  • PMBus適合のI2Cシリアル・インターフェース
    • 電圧、電流、温度、およびフォルトをモニタ
    • 内蔵EEPROMのフォルト・ログ記録
    • デジタル的にプログラマブルな制御ループ・プログラム電圧、電流制限、ソフトスタート／ソフトストップ、周波数同期と位相制御、パワーグッド、警告、フォルト
  • 広い入力電圧範囲：45V to 65V
  • 出力電圧範囲：0.5V to 3.6V
  • 45V～65VIN、3.3VOUTに対し最適化
  • 差動リモート電圧センス使用時のDC出力最大誤差：±0.5%
  • 電流リードバック精度：±3%
  • 複数のµModule ICを並列接続して電流を分担
  • 22mm × 24mm × 22mmの表面実装パッケージ

LTP®8802A-1Bは、54Vの配電アーキテクチャからマイクロプロセッサのコア電圧を供給する、140A降圧µModule®（マイクロモジュール）レギュレータです。PMBus（オープン規格であるI2Cベースのデジタル・インターフェース・プロトコル）を介して、パワー・マネージメント・パラメータの遠隔設定やテレメトリ・モニタが可能です。

LTP8802A-1Bは、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、プレーナ・トランス、インダクタ、補助部品からなるプログラマブル・デジタル制御システムで構成されています。高い集積度によって部品点数および設計時間を最小限に抑えながら、柔軟性と電力密度を最大化しています。

LTP8802A-1Bは、高電圧時のスイッチング損失を低減する準共振アーキテクチャを利用することによって、高い変換比においても高い効率を維持します。. LTP8802A-1Bは22mm × 24mm × 22mmの表面実装オープン・フレーム・パッケージを採用しています。

アプリケーション

  • 大電流の分散電源システム
  • サーバー、ネットワーク、ストレージ装置
  • エネルギー効率の高いインテリジェント電力レギュレーション
LTP8802A-1B
PMBusインターフェースを備えた54V、140AのDC/DC µModuleレギュレータ
LTP8802A-B Typical Application LTP8802A-B Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3190B-F

LTP8802A-1B | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

今すぐ購入 詳細を表示

製品詳細

デモ回路3190B-Fは大電流、高密度、高効率のオープンフレームμModule®レギュレータで、入力範囲は45V～65Vです。DC3190B-Fデモ・ボードには、デジタル・パワー・システム・マネージメント（PSM）によって54V配電アーキテクチャからマイクロプロセッサに3.3Vの電圧を供給するLTP8802A-1B μModuleレギュレータが搭載されています。DC3190B-Fデモ・ボードの最大出力電流は140Aです。詳細については、LTP8802A-1Bのデータシートを参照してください。

DC3190B-Fは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。DC3190B-Fの幅広いパワー・システム・マネージメント機能を十分に調べるには、グラフィカル・ユーザ・インターフェース（GUI）ソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613A を使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

LTpowerPlay GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTP8802A-1Bクイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
DC3190B-F
LTP8802A-1B | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

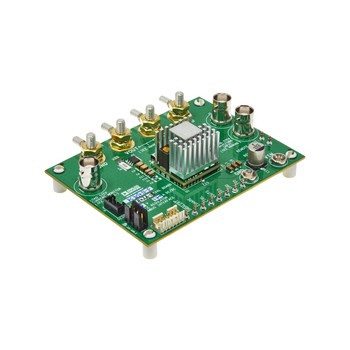

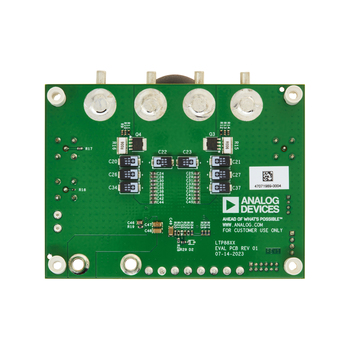

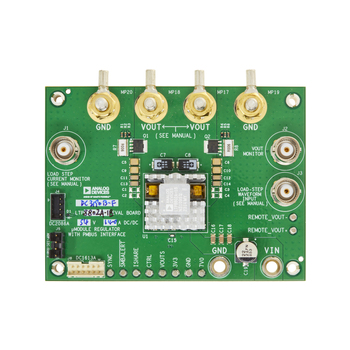

DC3190B-F Angle evaluation board DC3190B-F Top evaluation board DC3190B-F Bottom evaluation board
