LTP5902-WHM

SmartMesh WirelessHART Mote Module with Antenna Connector

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$66.77
機能
  • Serves as a Wireless Node, or Mote, in a SmartMesh WirelessHART network with:
    • >99.999% Network Reliability in the Most Challenging RF Environments
    • Sub 50µA Routing Nodes
  • Incorporates a 2.4 GHz, IEEE 802.15.4 System-on-Chip, Complete with Embedded SmartMesh Networking Software
  • MMCX antenna connector, 37 mm x 24 mm PCBA module
  • Compliant to the WirelessHART standard (IEC62591)
  • These products contain encryption. Import/export restrictions may apply.
製品概要
show more Icon

SmartMesh WirelessHART wireless sensor networks are self managing, low power networks built from wireless nodes called motes. The LTP5902-WHM is the SmartMesh WirelessHART mote product in the Eterna® family of IEEE 802.15.4 printed circuit board assembly solutions, featuring a highly-integrated, low power radio design by Analog Devices as well as an ARM Cortex-M3 32-bit microprocessor running Analog Devices' embedded SmartMesh WirelessHART networking software. The LTP5902-WHM includes an MMCX antenna connector and comes with modular RF certifications. Also available are the LTC5800-WHM Mote-on-Chip and the LTP5901-WHM module which includes an onboard chip antenna.

With Analog Devices' time-synchronized SmartMesh WirelessHART networks, all motes in the network may route, source or terminate data, while providing many years of battery powered operation. The SmartMesh WirelessHART software provided with the LTP5901-WHM is fully tested and validated, and is readily configured via a software Application Programming Interface (API).

SmartMesh WirelessHART motes deliver a highly flexible network with proven reliability and low power performance in an easy-to-integrate platform.


Network Features

Features Benefit
Time Synchronized, Channel Hopping Communications >99.999% network reliability in even the most challenging RF environments
Sub 50 µA Routers Can build out a network without any line powered devices. Flexibility to be line powered or energy harvested if desired.
Secure Mesh with 128-bit AES Encryption NIST Certified Security. Compromise of one node does not compromise network.
Standards-based Compliant to international standard IEC 62591 (WirelessHART)
Highly Accurate Time Stamping Time stamping on every node is available to applications with millisecond accuracy

Device Features

Features Benefit
Industry-Leading Low Power Radio Technology 4.5mA to Receive a Packet
5.4mA to Transmit at 0dBm
9.7mA to Transmit at 8dBm
Pre-engineered RF RF elements include an on-chip power amplifier and are pre-tuned for optimized performance, including temperature compensation, saving development time.
RF Modular Certifications Pre-certified in USA, Canada, EU, Japan, and more
Energy Harvesting Support Very low power design enables motes to be powered by a wide variety of energy harvesters

Applications

Learn more about SmartMesh applications.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$66.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTP5902IPC-WHMA#PBF
  • HTML
  • HTML
LTP5902IPC-WHMA1A2#PBF
  • HTML
  • HTML
LTP5902IPC-WHMA1B2#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 17, 2023

- 23_0225

Surface Art as an Alternate Test Site for DUST PCA Products

LTP5902IPC-WHMA#PBF

製造中

LTP5902IPC-WHMA1A2#PBF

製造中

LTP5902IPC-WHMA1B2#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 17, 2023

- 23_0225

arrow down

Surface Art as an Alternate Test Site for DUST PCA Products

LTP5902IPC-WHMA#PBF

製造中

LTP5902IPC-WHMA1A2#PBF

製造中

LTP5902IPC-WHMA1B2#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

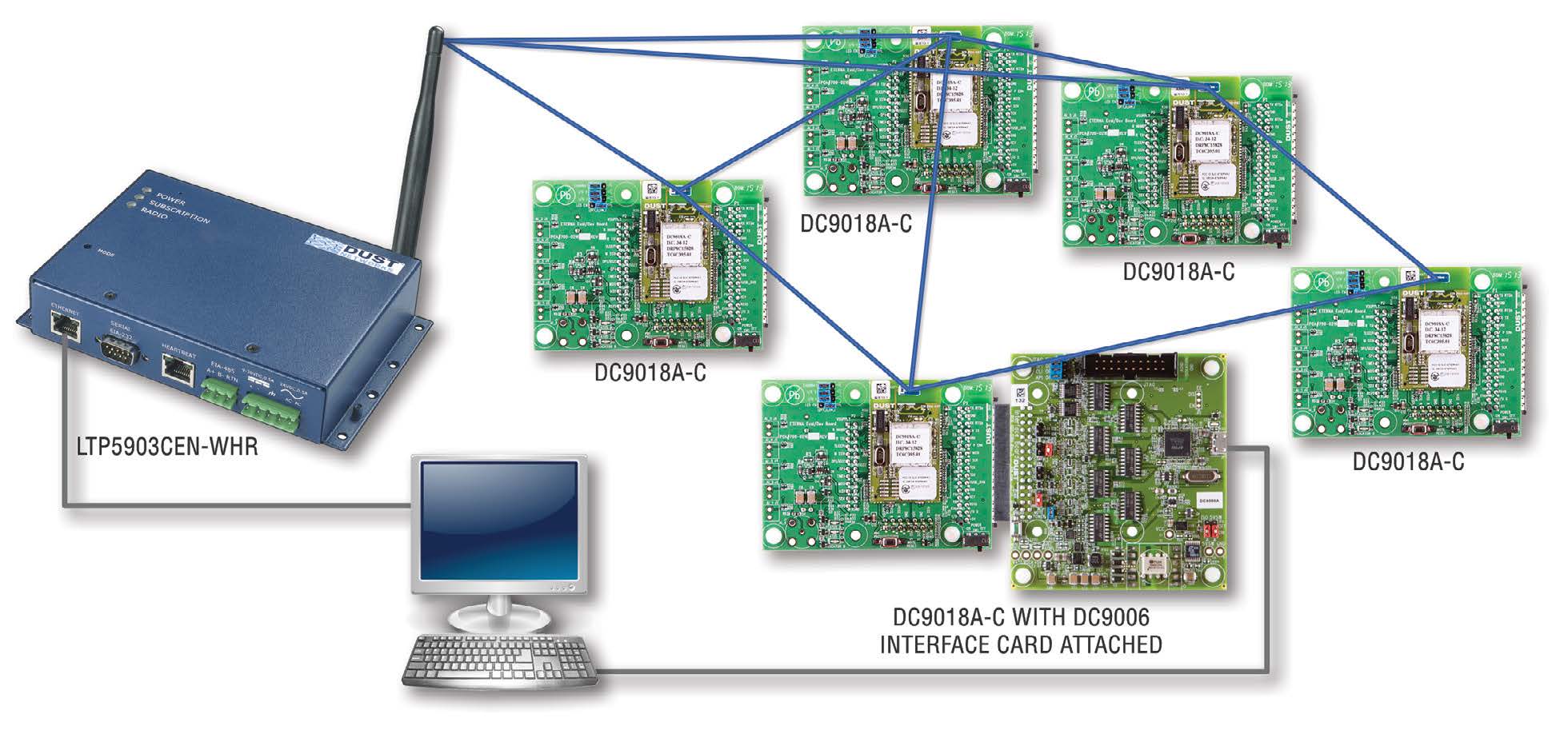

DC9022A

SmartMesh WirelessHART RF認定スターター・キット

zoom

DC9022A

SmartMesh WirelessHART RF認定スターター・キット

SmartMesh WirelessHART RF認定スターター・キット

製品の詳細

DC9022SmartMesh® WirelessHARTRF認定スターター・キットは、アプリケーションのニーズに対して、高い信頼性、超低消費電力、拡張性、導入しやすさといったSmartMeshのネットワーク性能 を評価するために必要なすべてのツールを提供します。これにより、デバイス 統合化とアプリケーション開発が促進されます。

DC9022スターターキットは、5つのモートまたはノード(DC9018A-C)により、アプリケーション固有のRF 環境で、マルチホップ・メッシュ・ネットワークの迅速な展開を有効化します。ソフトウェアのグラフィカル・ユーザ・インターフェース(GUI)により、メッシュネットワークのフォームだけでなく、 データの信頼性や遅延など、主要な性能統計も迅速に表示できます。

DC9018A-C 評価用/開発モート・モジュールは、プローブしやすい信号ピンを特長としています。更に、スターター・キットはマネージャとモート・ソフトウェアのアプリケーション・プログラミング・インターフェース(API)の 両方へのアクセスを提供して、アプリケーション・ソフトウェアの開発を有効化します。

DC9022スターターキットは、2.4000GHz〜2.4835GHzの国際免許不要の周波数帯で動作し、日本、米国、カナダ、ヨーロッパのRF意図された 放射体認定を含んでいます。スターター・キットとデモ・ボードは評価 の目的に限ります。実際のエンド・アプリケーションでの適切かつ信頼性のある動作を検証する責任は、ユーザー’に付随します。

SmartMesh WirelessHARTスターター・キット–には以下のアイテムが含まれます。

reference details image

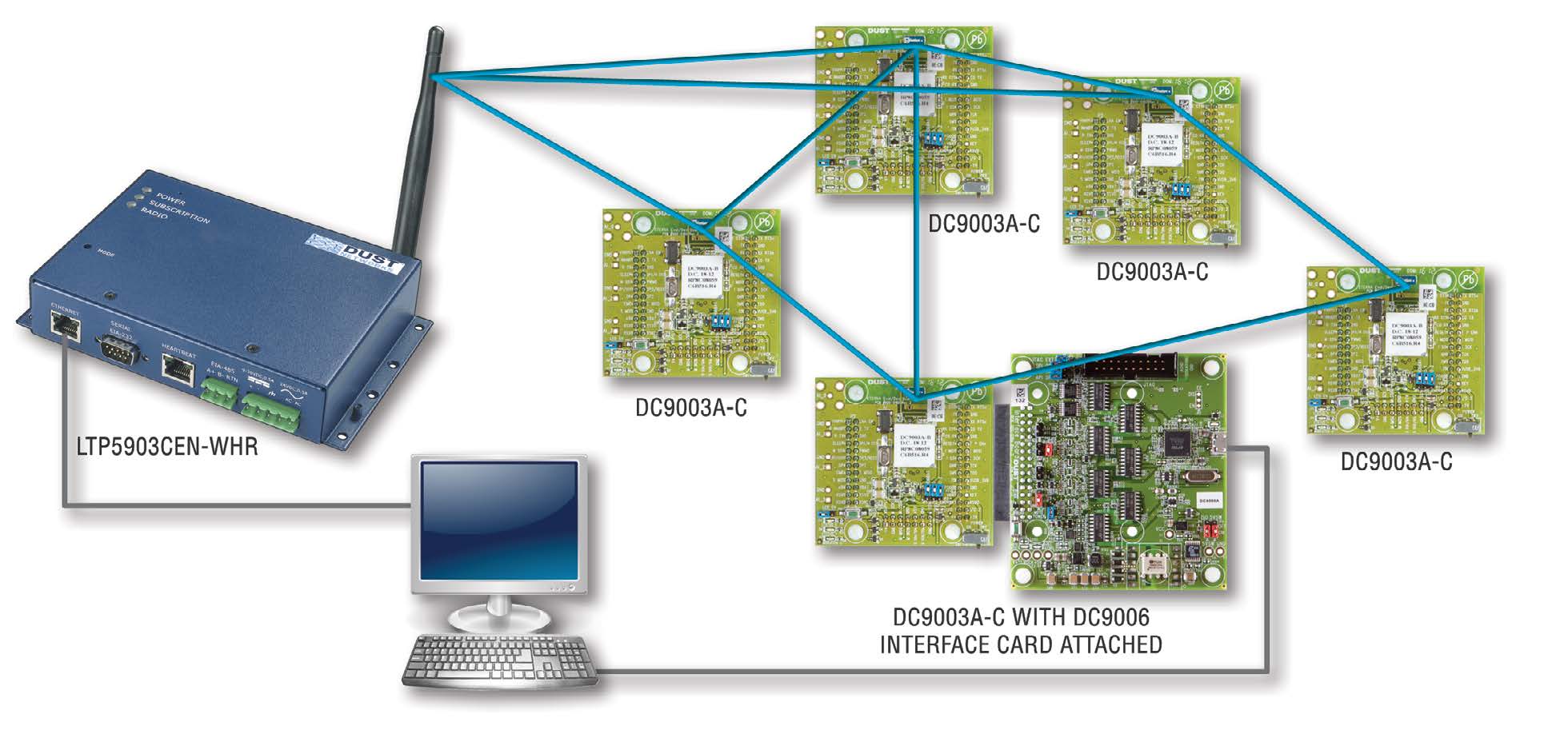

DC9007A

SmartMesh WirelessHART スターター・キット

zoom

DC9007A

SmartMesh WirelessHART スターター・キット

SmartMesh WirelessHART スターター・キット

製品の詳細

DC9007SmartMesh® WirelessHART スターター・キットは、アプリケーションのニーズに対して、高い信頼性、超低消費電力、拡張性、導入しやすさといった SmartMesh のネットワーク性能を評価するために必要なすべてのツールを提供します。これにより、デバイス統合化とアプリケーション開発が促進されます。

DC9007スターターキットは、5つのモートまたはノード(DC9003A-C)により、アプリケーション固有のRF 環境で、マルチホップ・メッシュ・ネットワークを迅速に展開できるよう有効化します。ソフトウェアのグラフィカル・ユーザ・インターフェース(GUI)により、メッシュネットワークのフォームだけでなく、 データの信頼性や遅延など、主要な性能統計も迅速に表示できます。

DC9003A-C 評価用/開発モート・モジュールは、プローブしやすい信号ピンを特長としています。更に、スターター・キットはマネージャとモート・ソフトウェアのアプリケーション・プログラミング・インターフェース(API)の両方へのアクセスを提供して、アプリケーション・ソフトウェアの開発を有効化します。DC9007スターター・キットは2.4000GHz~2.4835GHzの国際免許不要の周波数帯で動作します。スターター・キットとデモ・ボードは評価の目的に限ります。実際のエンド・アプリケーションでの適切かつ信頼性のある動作を検証する責任は、お客様に付随します。

SmartMesh WirelessHARTスターター・キット–には以下のアイテムが含まれます。

SmartMesh WirelessHART スターター・キット・ソフトウェア
ソフトウェア・ユーティリティ 説明 ダウンロード・リンク
SmartMesh SDK(オプション) アプリケーション・プログラミング・インターフェース (API) などのデバイス’との交信に使用されるソフトウェア開発キット GitHubリポジトリ
