製品概要

機能と利点

  • 完全な降圧スイッチモード電源
  • 広い入力電圧範囲:3.6V~36V
  • 出力電流:2A
  • 出力電圧範囲:0.8V~10V
  • 選択可能なスイッチング周波数:200kHz~2.4MHz
  • EN55022 クラスB 準拠
  • 電流モード制御
  • プログラム可能なソフトスタート
  • SnPb仕上げ(BGA)またはRoHS準拠の仕上げ(LGAおよびBGA)

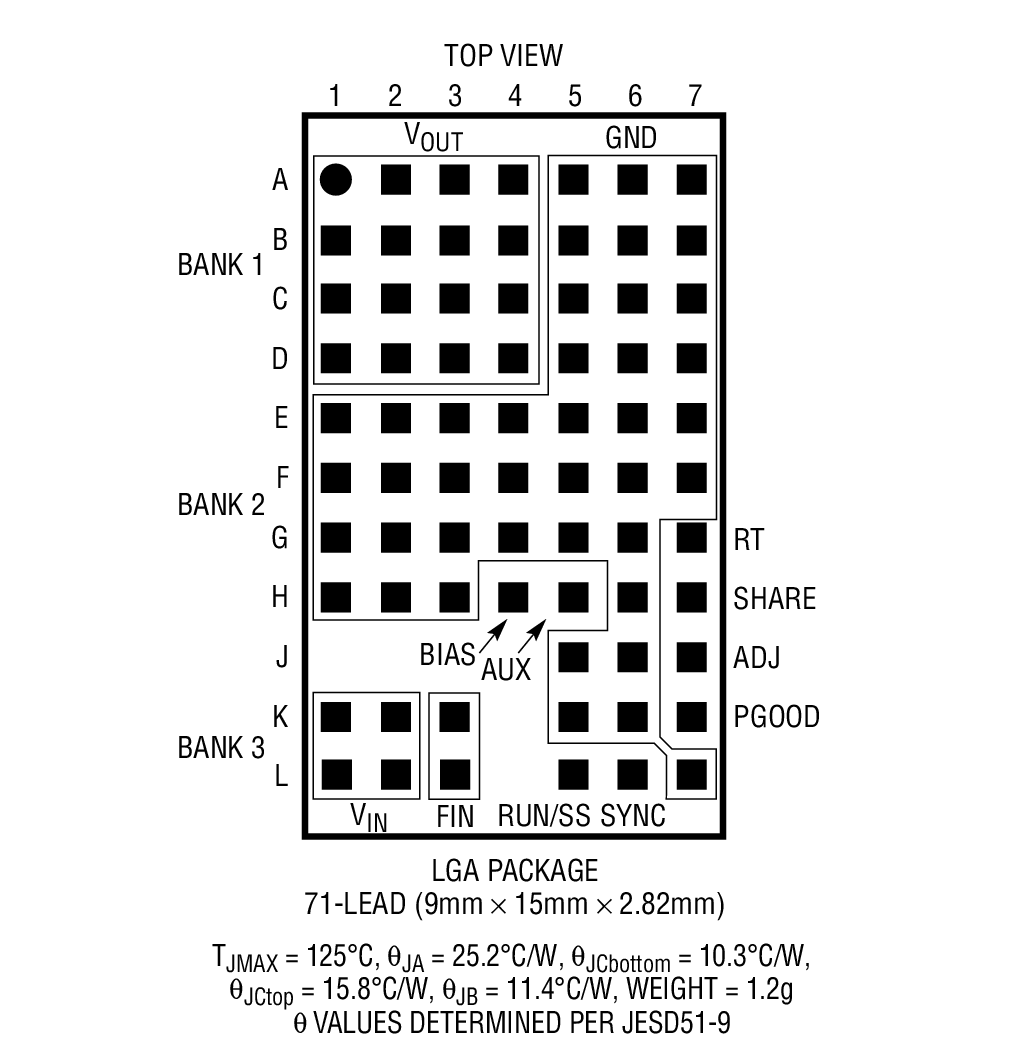

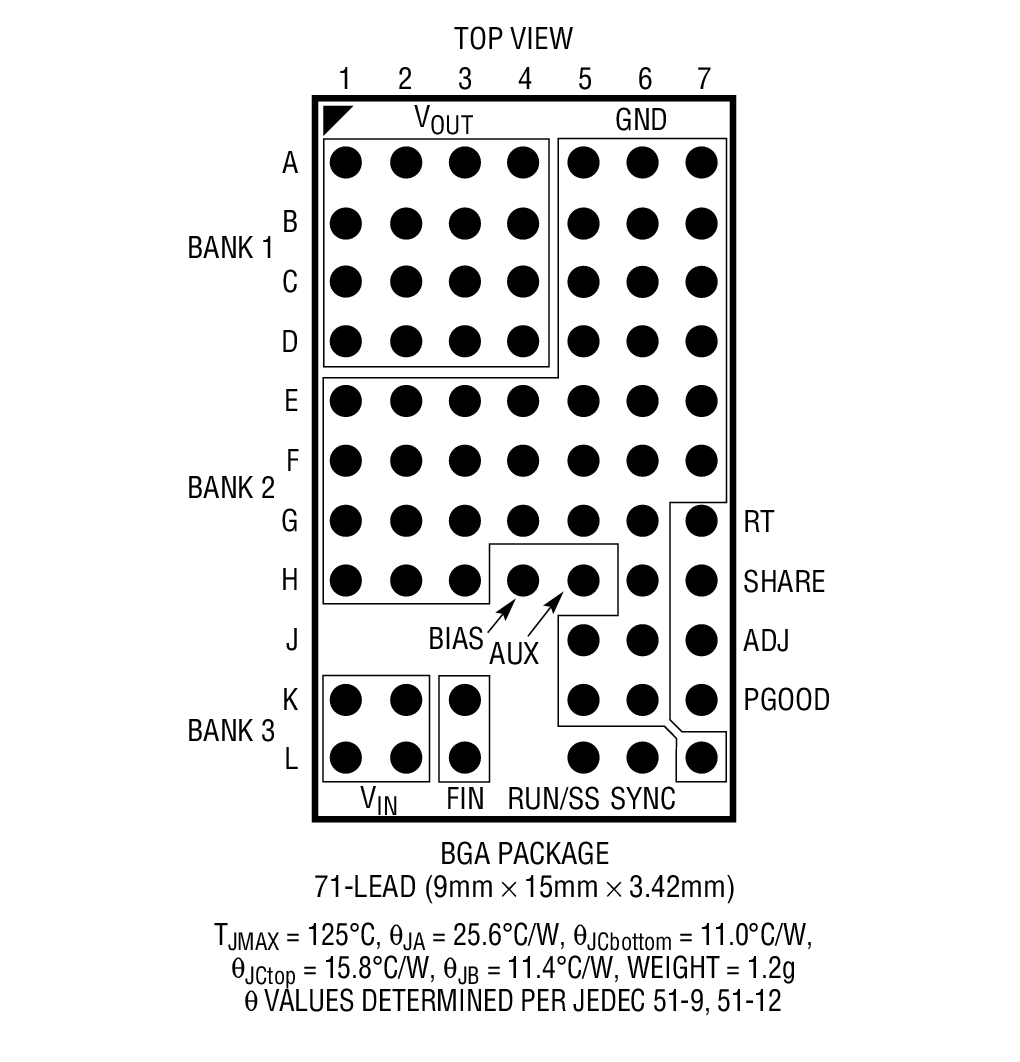

  • 高さの低い表面実装LGA(9mm × 15mm × 2.82mm)およびBGA (9mm × 15mm × 3.42mm)パッケージ

製品概要

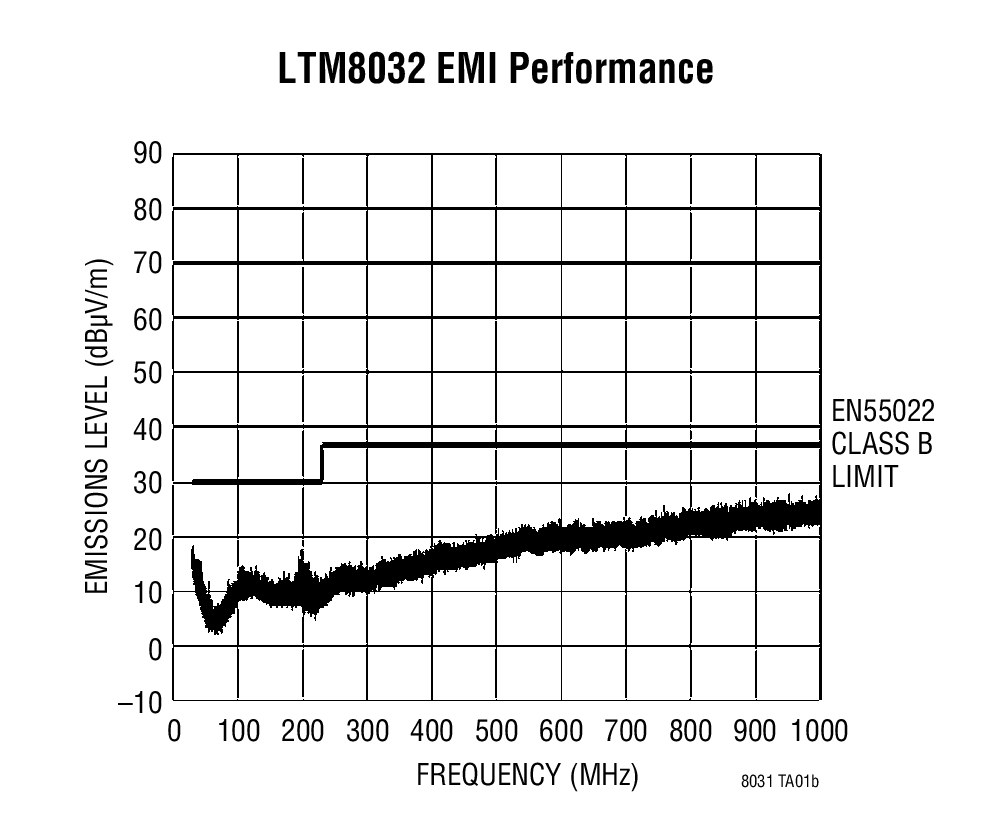

LTM8032は電磁環境両立性(EMC)要件に適合した36V、2A DC/DCμModule®降圧コンバータで、EN55022の放射ノイズ要件に適合するように設計されています。伝導ノイズ要件は、標準のフィルタ部品を追加することによって満たすことができます。スイッチング・コントローラ、パワー・スイッチ、インダクタ、フィルタ、およびすべての支持部品がパッケージに搭載されています。LTM8032は、3.6V~36Vの入力電圧範囲で動作し、0.8V~10Vの出力電圧範囲および200kHz~2.4MHzのスイッチング周波数範囲をサポートしており、それぞれ1本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のバルク・フィルタ・コンデンサだけです。高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。

LTM8032は、熱特性が改善された高さの低い小型のオーバーモールド・ランド・グリッド・アレイ(LGA)およびオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8032は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 携帯型製品の電源
  • 分散電源のレギュレーション
  • 産業用電源
  • ACアダプタ・トランスのレギュレーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

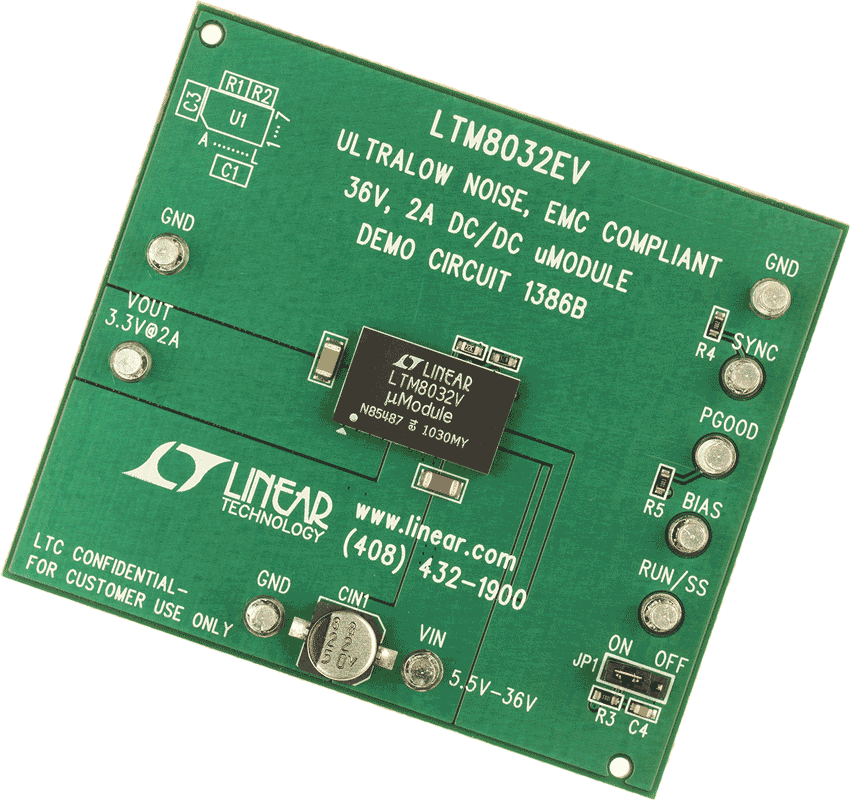

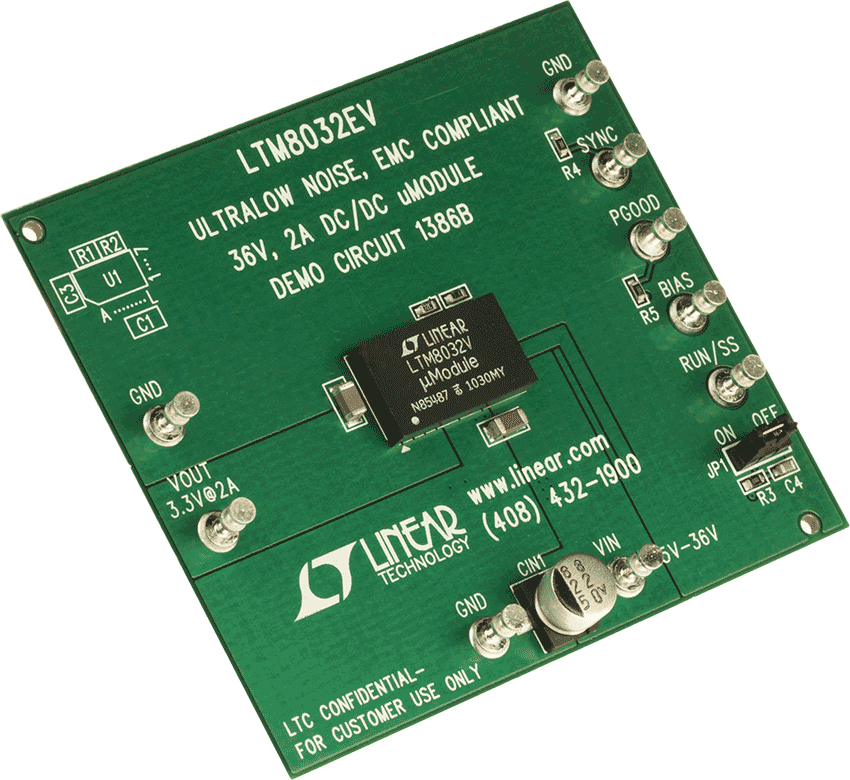

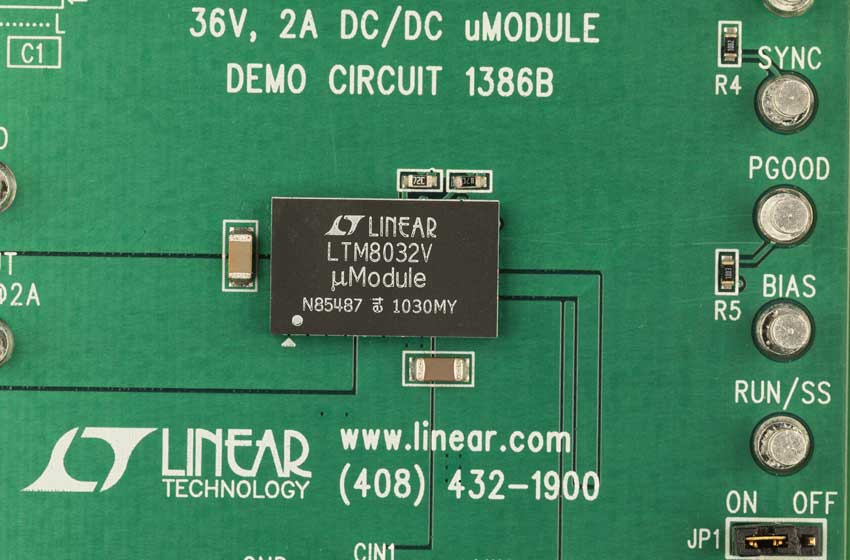

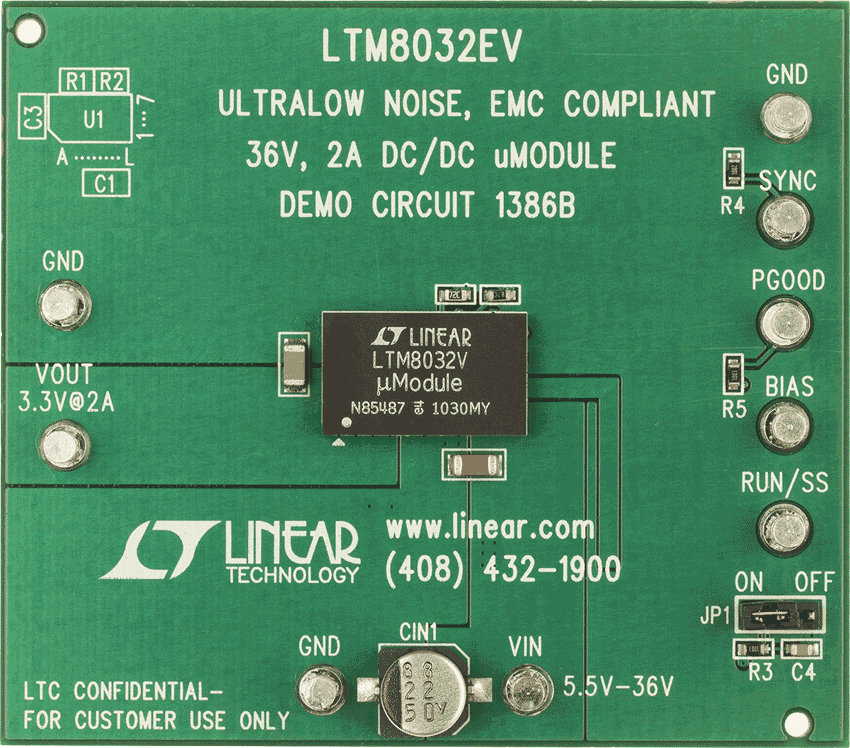

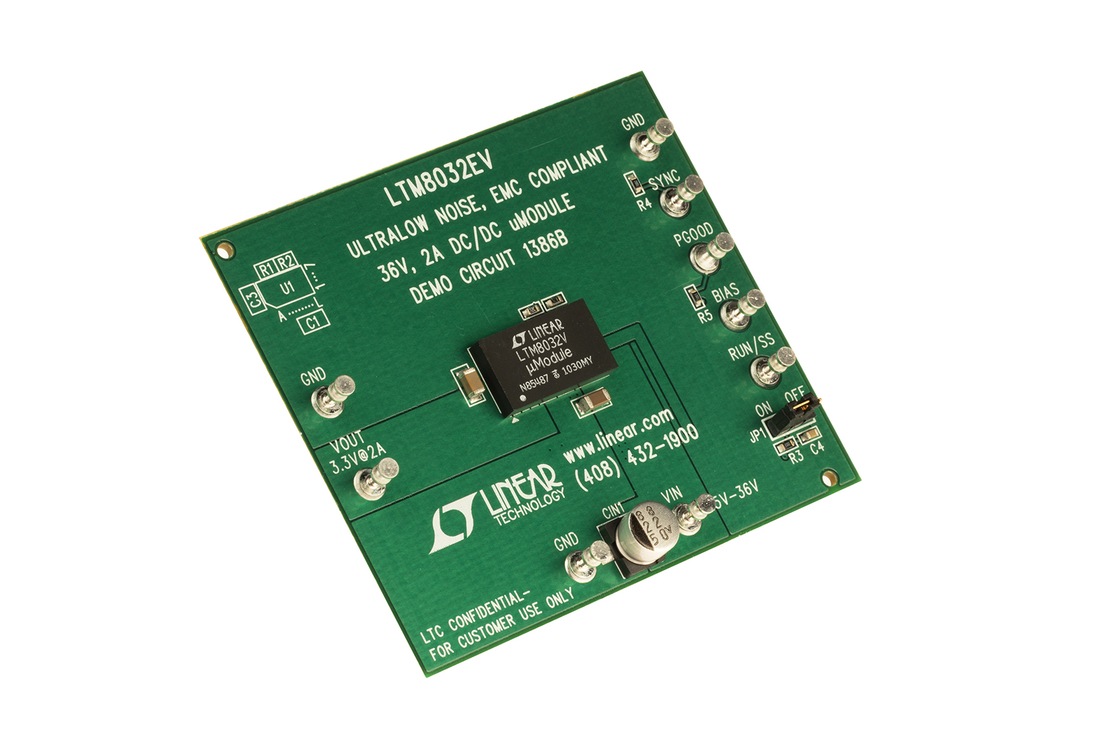

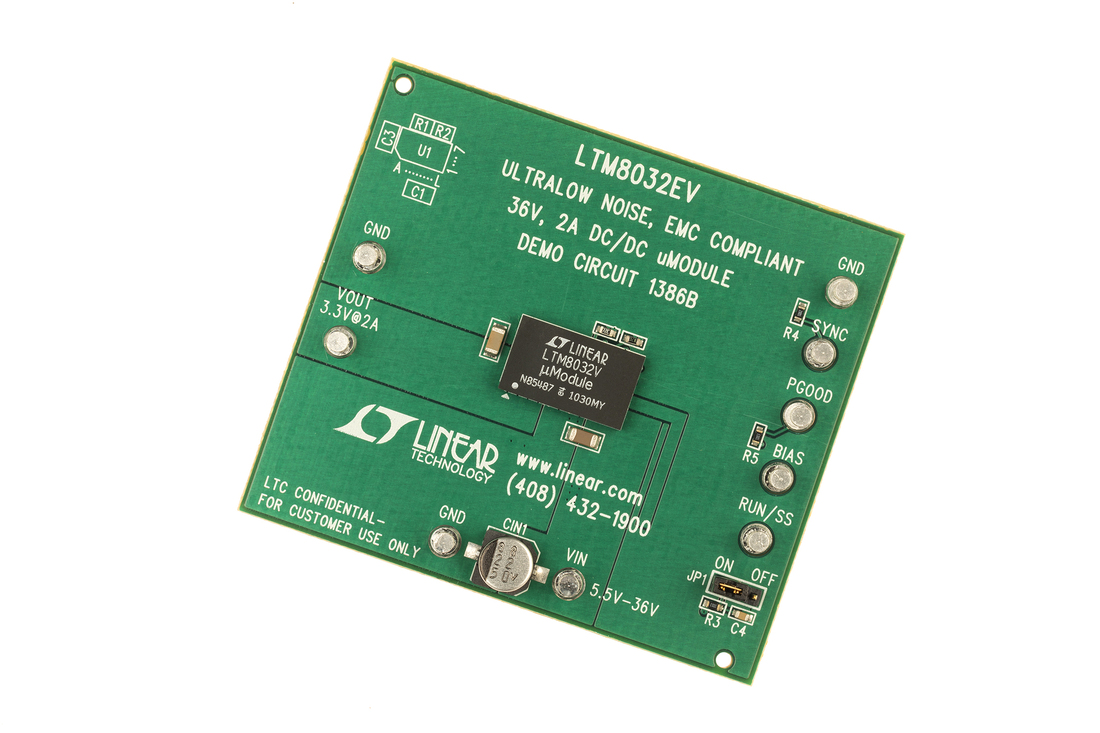

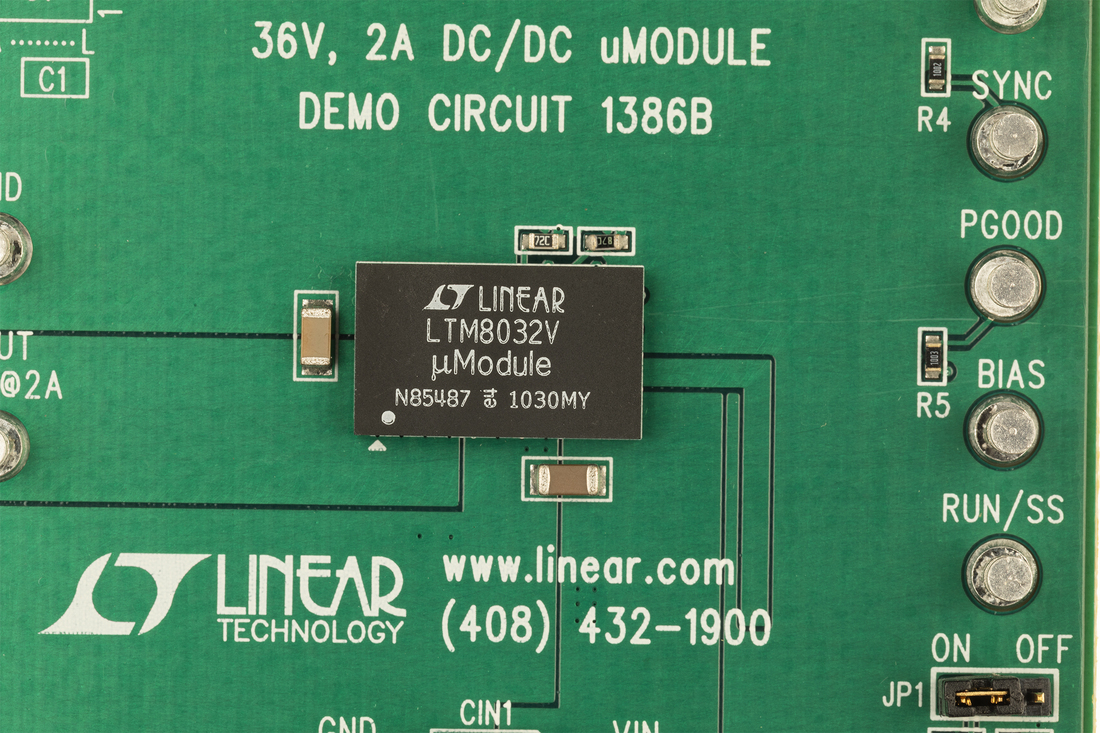

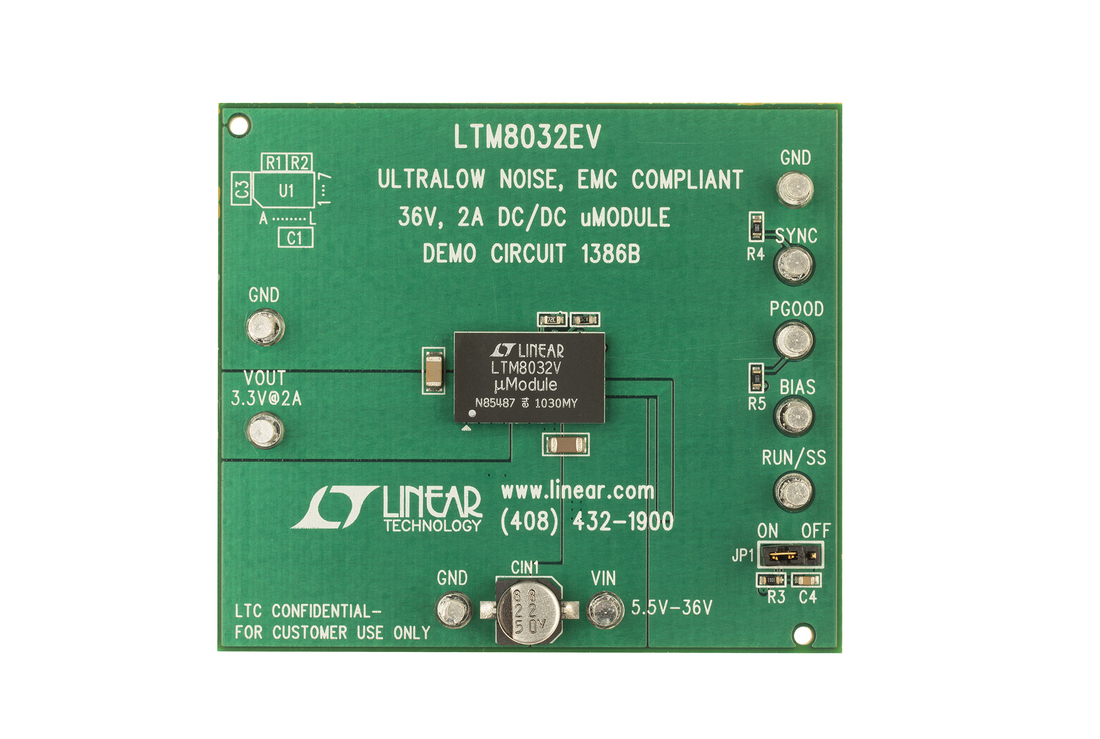

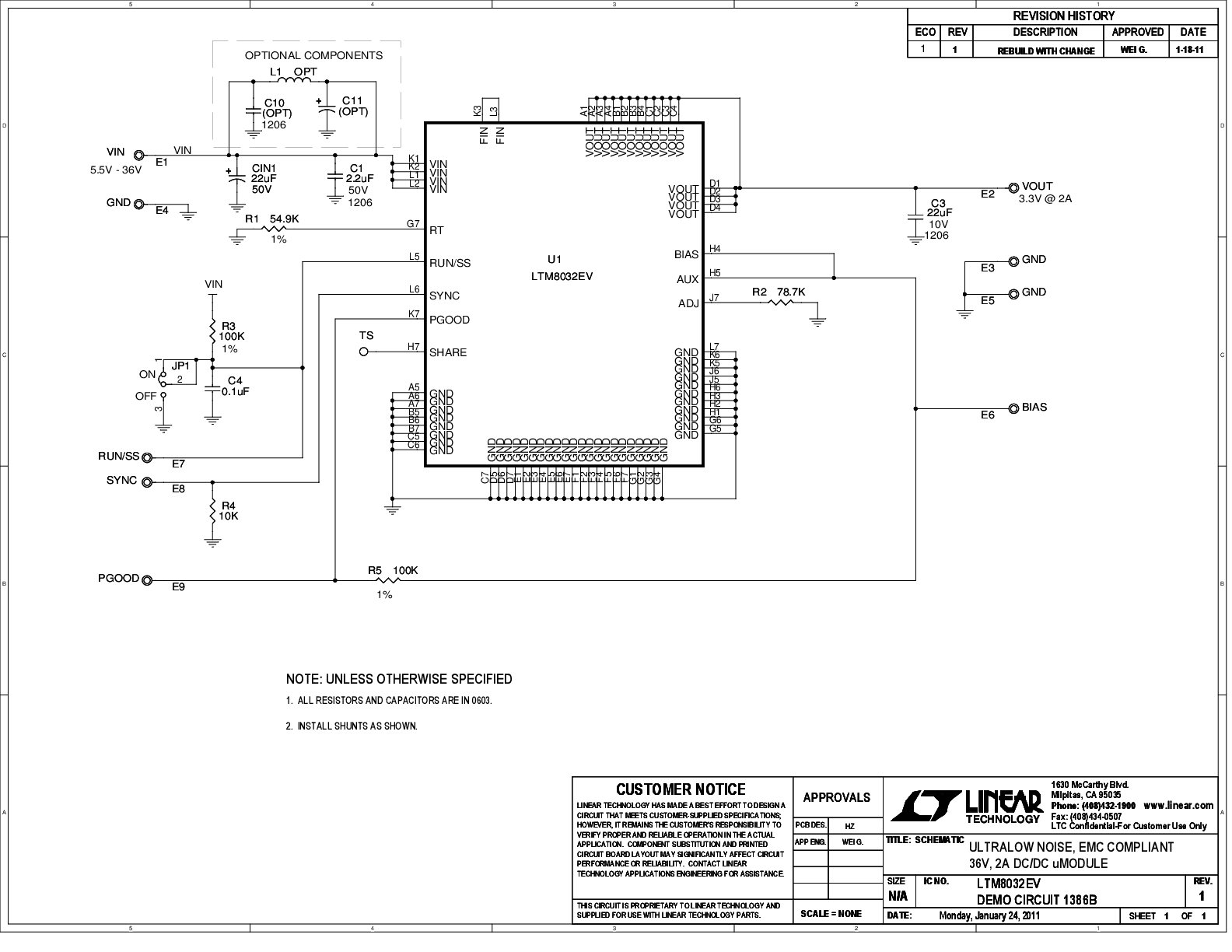

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTM8032
