製品概要

機能と利点

  • 完全な降圧スイッチモード電源
  • 広い入力電圧範囲: 3.6V~36V
  • 出力電流: 1A
  • 出力電圧範囲: 0.8V~10V
  • スイッチング周波数: 200kHz~2.4MHz

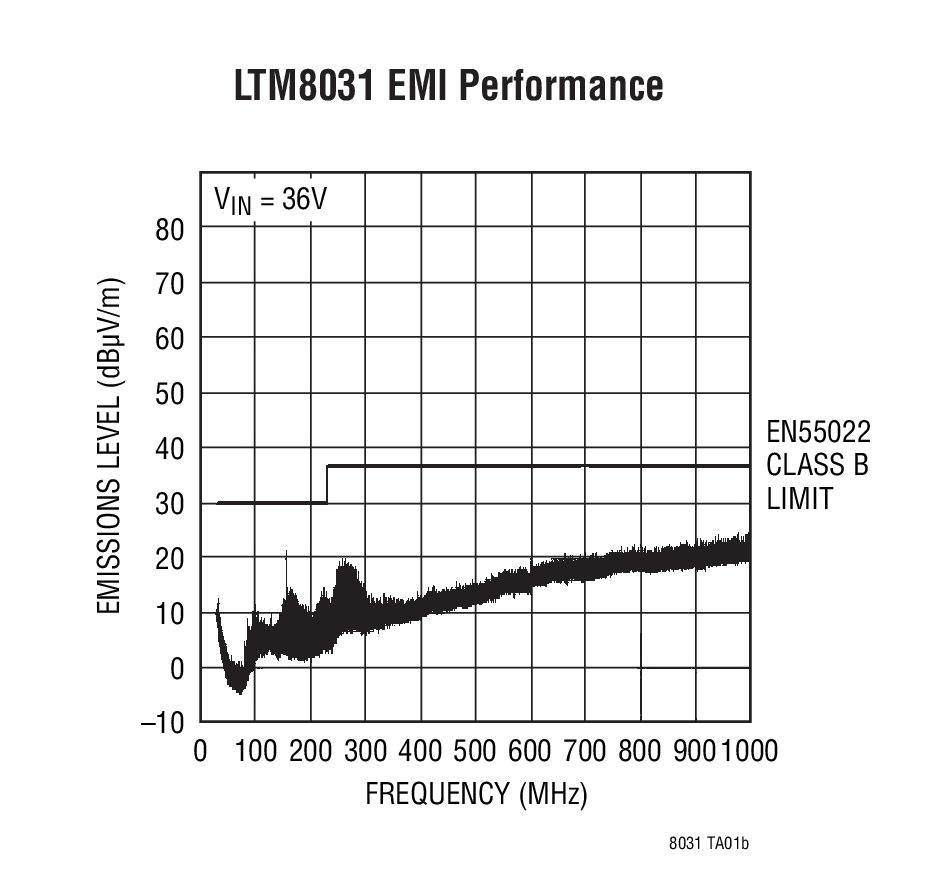

  • EN55022 クラスBに余裕をもって準拠
  • 電流モード制御
  • 金パッド仕上げの(e4) RoHS準拠パッケージ
  • プログラム可能なソフトスタート
  • LTM8032とピン互換

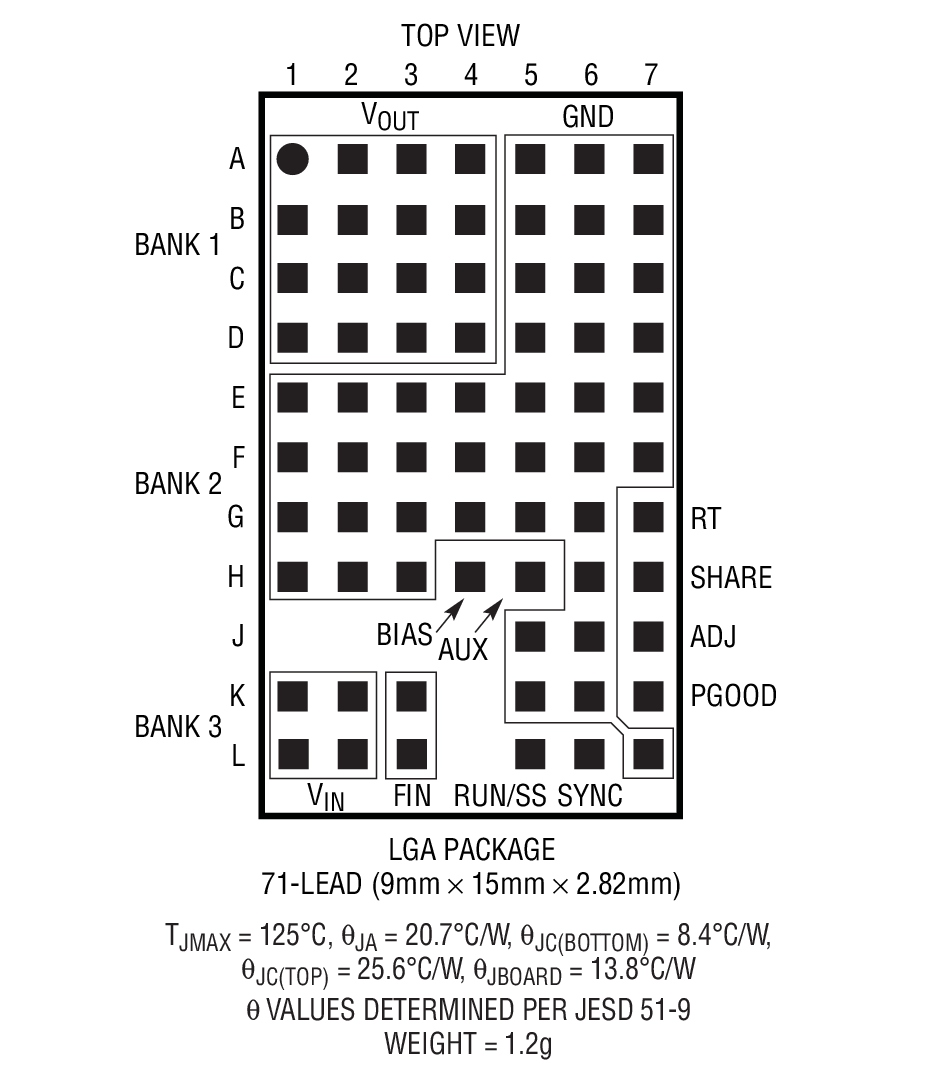

  • 高さの低い(9mm × 15mm × 2.82mm)表面実装LGAパッケージ

製品概要

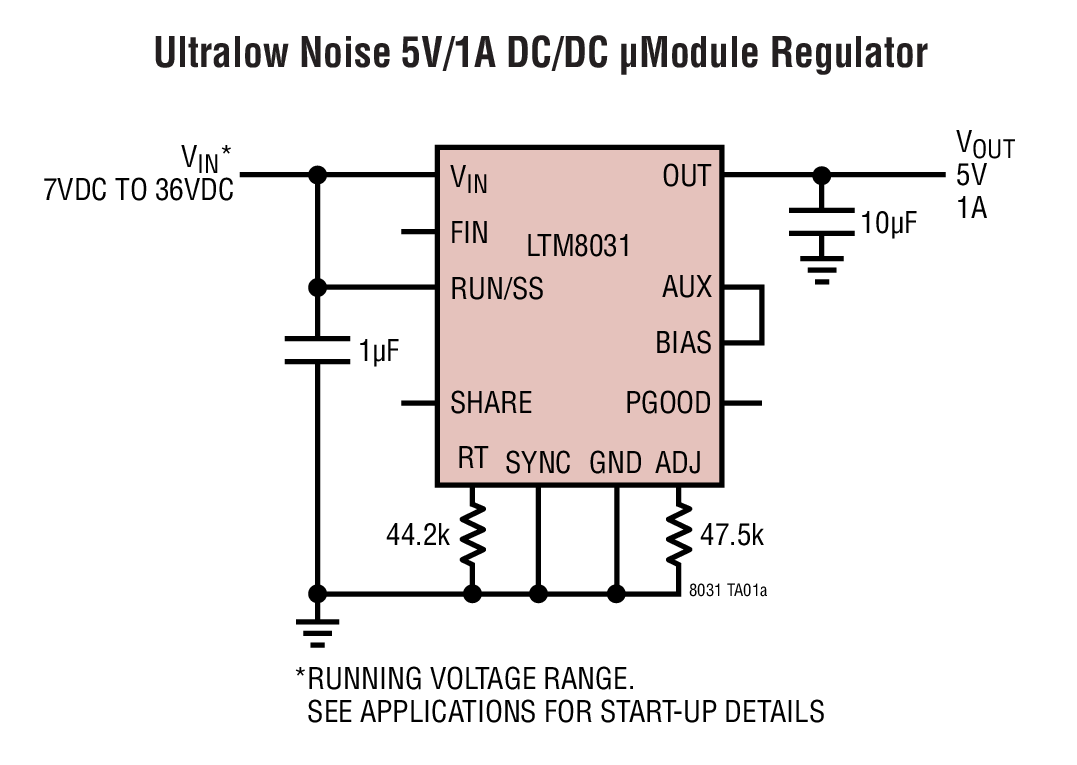

LTM8031はEN55022の放射エミッション要件に適合するように設計された電磁環境適合性(EMC) 36V、1A DC/DC μModule®降圧コンバータです。伝導エミッション要件は、標準のフィルタ部品を追加することによって満たすことができます。スイッチング・コントローラ、パワー・スイッチ、インダクタ、フィルタならびにすべてのサポート部品をパッケージに搭載しています。LTM8031は3.6V~36Vの入力電圧範囲で動作し、0.8V~10Vの出力電圧と200kHz~2.4MHzのスイッチング周波数をサポートしており、それぞれ1本の抵抗で設定することができます。入力と出力に大容量のフィルタ・コンデンサを使用するだけで、設計を完成させることができます。パッケージの高さが低く(2.82mm)、プリント回路基板底面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。

LTM8031は熱特性が改善された高さの低い(2.82mm)小型(9mm × 15mm)オーバーモールドLGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。LTM8031はRoHS準拠です。


アプリケーション

  • 自動車用バッテリの安定化
  • 携帯型製品の電源
  • 分配型電源の安定化
  • 産業用電源
  • ACアダプタ・トランスの安定化

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

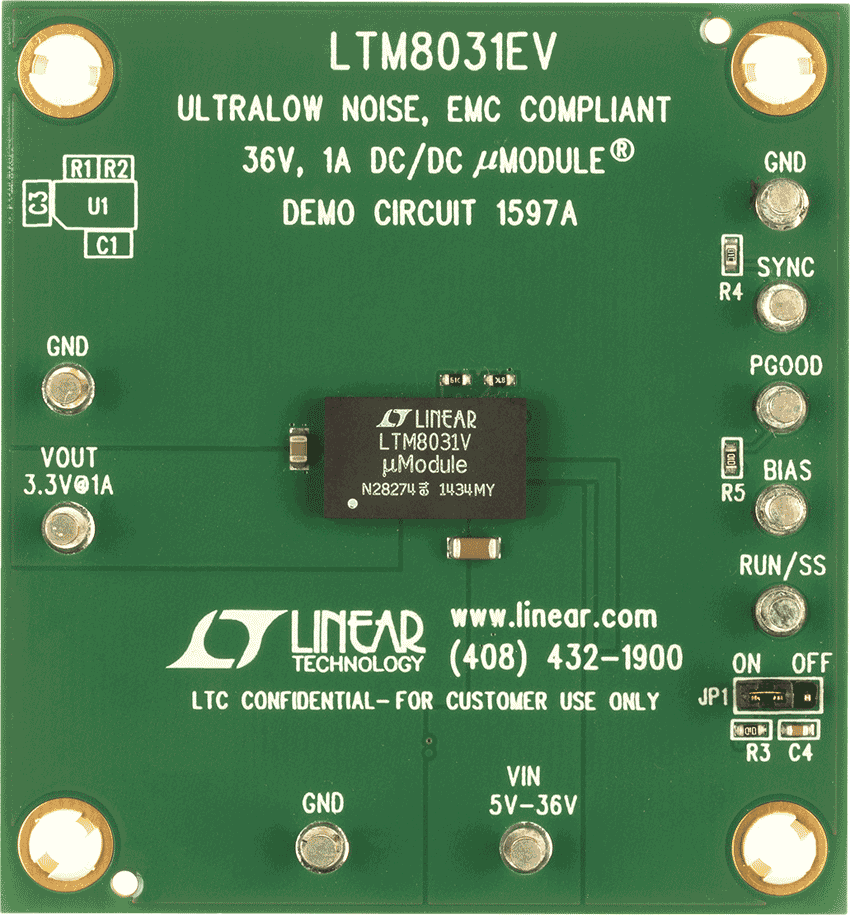

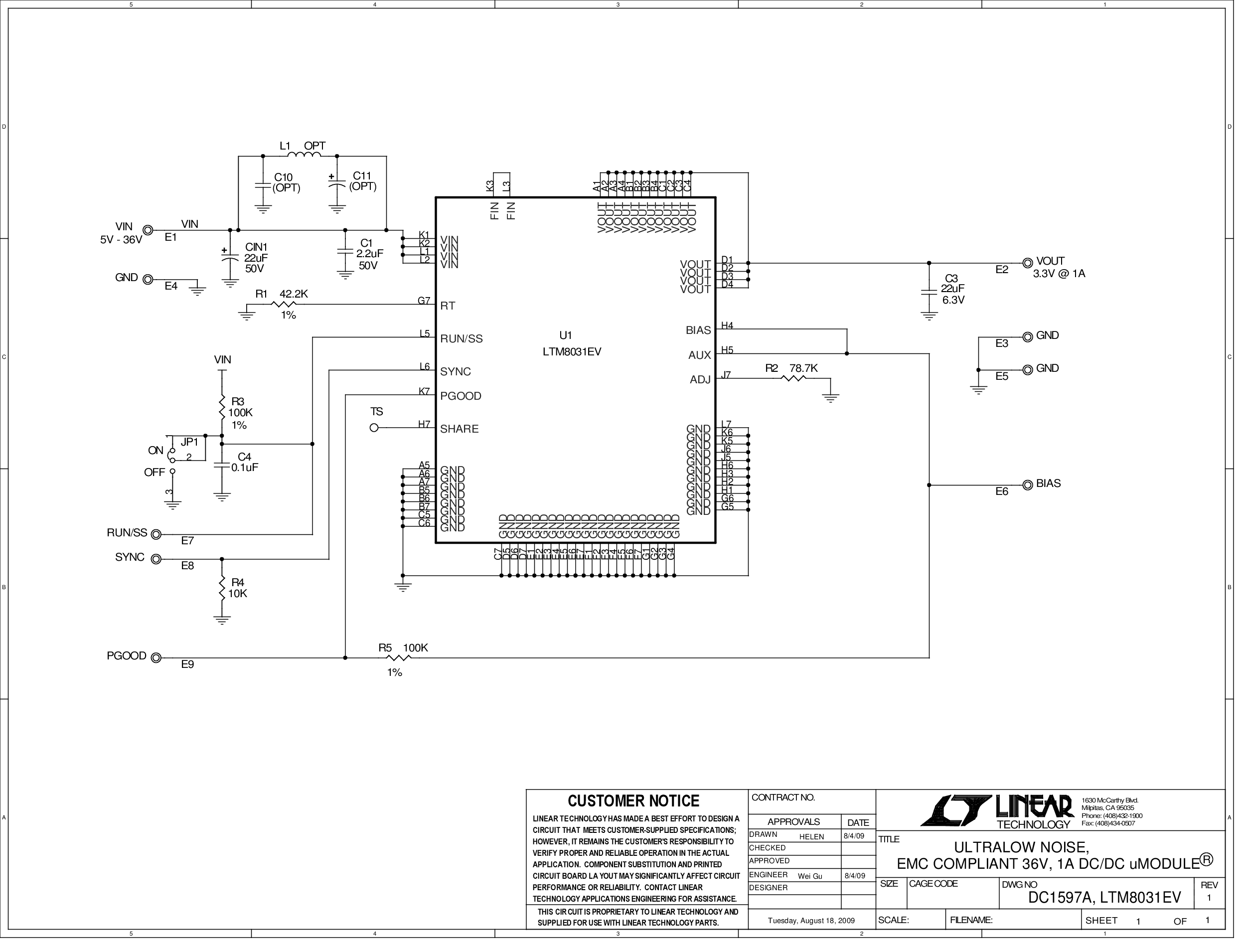

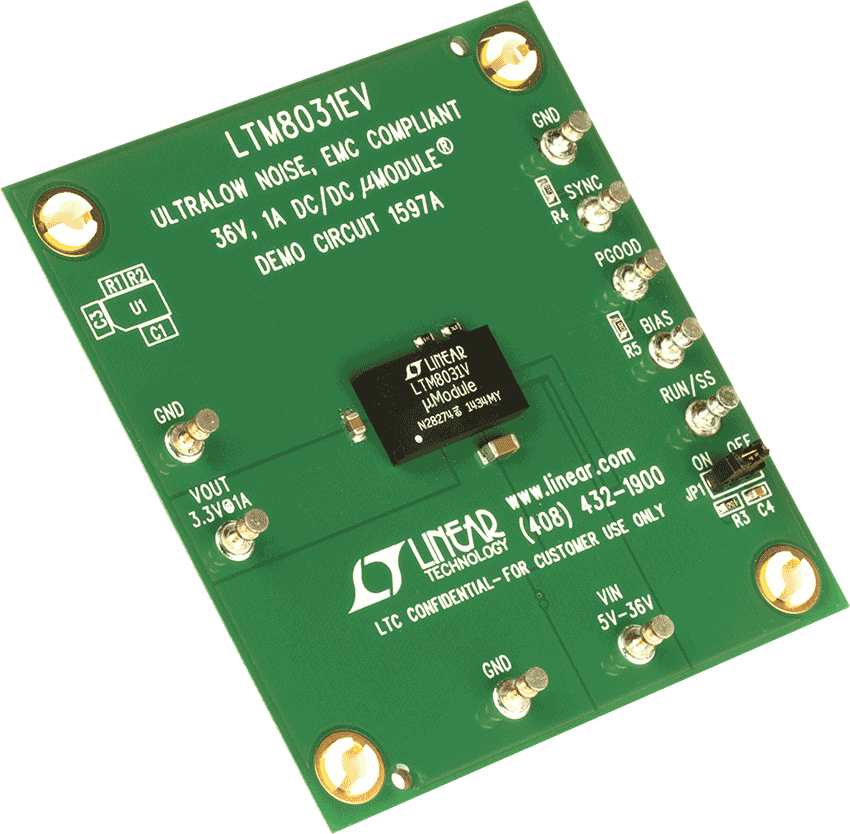

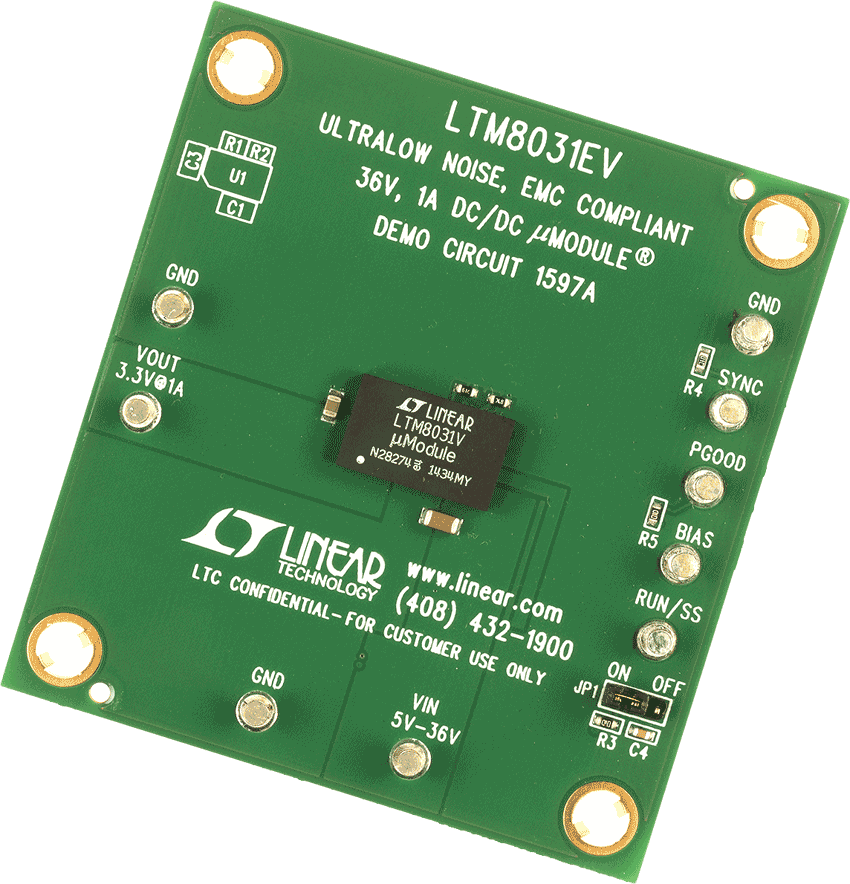

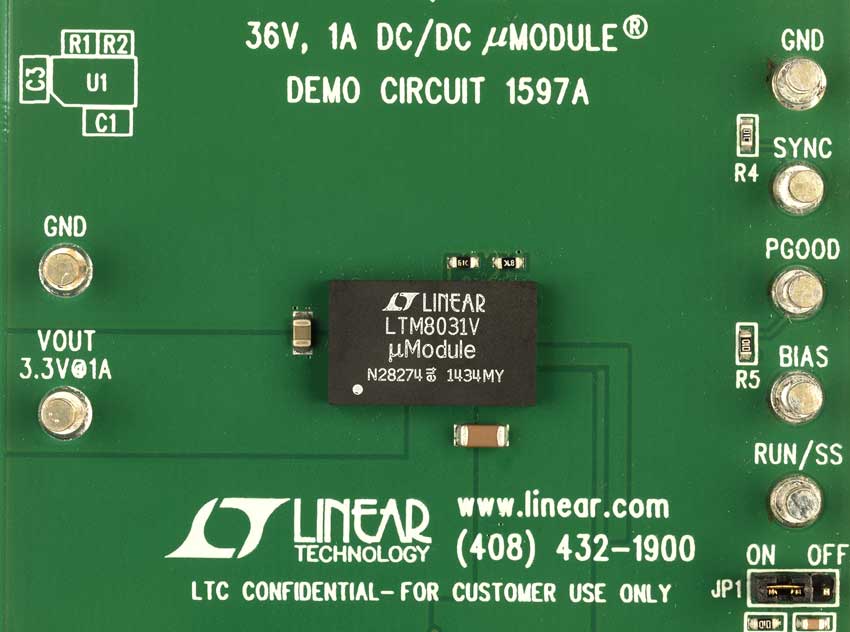

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTM8031

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTM8031
