製品概要

機能と利点

  • 小型表面実装で薄型の3mm × 4mm × 1.18mm LGAパッケージおよび3mm × 4mm × 1.48mm BGAパッケージ
  • 入力電圧範囲:2.25V~3.6V
  • デュアル2A DC出力電流
  • ±1.5%全出力電圧レギュレーション
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 180°位相差動作
  • パルス・スキップ・モード/Burst Mode®動作/強制連続モードを選択可能
  • パワーグッド・インジケータ
  • 内部ソフトスタート
  • 内部補償
  • 過電流、過電圧および過熱からの保護

製品概要

LTM4691は、3mm × 4mm × 1.18mmの小さなLGAパッケージおよび3mm × 4mm × 1.48mmのBGAパッケージに収納されたフル機能のデュアル2A出力スイッチング・モードDC/DC電源です。パッケージには、スイッチング・コントローラ、パワーFET、インダクタ、その他のサポート部品が含まれています。2.25V~3.6Vの入力電圧範囲で動作するLTM4691には2つの出力部があり、外付け抵抗によって出力電圧を0.5V~2.5Vの範囲に設定できます。効率の高い設計により、各出力から最大2Aの連続電流を供給します。必要なのはバルク入出力コンデンサのみです。

LTM4691は、低ノイズの強制連続モードまたはパルス・スキップ・モード、または軽負荷の高効率バースト・モードで動作します。標準的な降圧スイッチング周波数は2MHzで、1MHz~3MHzに同期できます。スイッチング周波数が高い電流モード・アーキテクチャにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。

その他にも、高精度のRUN閾値、PGOOD信号、出力過電圧保護、サーマル・シャットダウン、出力短絡保護などの機能があります。LTM4691は鉛フリーでRoHSに準拠しています。

アプリケーション

  • テレコム、ネットワークおよび産業用機器
  • ポイント・オブ・ロード・レギュレーション
  • FPGA、ASICコア電源

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

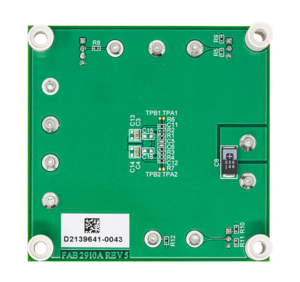

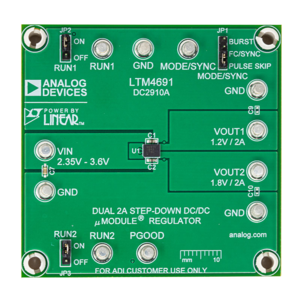

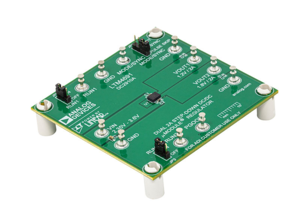

評価キット (1)
