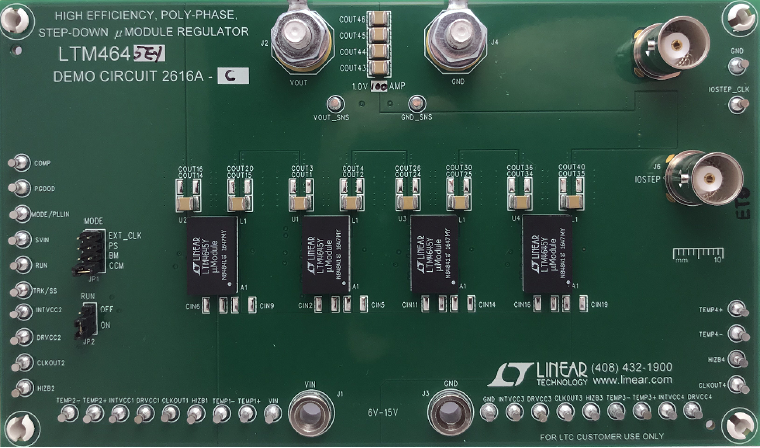

デモ回路2616A-CはLTM4645EYを使用するPolyPhase設計が特徴です。LTM4645EYは、25Aの高効率スイッチ・モードの降圧電力µModuleレギュレータです。入力電圧範囲は6V～15Vです。入力電圧範囲4.7V～6VのDC2616A-Cを使用するには、INTV_CC をSV_INに接続（R22、R42、R55、R68をOPTから0Ωへ変更）、DRV_CCをV_INΩに接続（R21、R38、R52、R65を0ΩからOPTへ、R2、R39、R53、R66をOPTから0Ωへ変更）します。出力電圧範囲は0.6V～1.8Vです。DC2616A-Cは、公称100A出力電流を4つのLTM4645並列モジュールで供給します。データシートに説明されているように、特定のV_IN、V_OUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード動作を選択します。さらにMODE_PLLINピンは、LTM4645を外部クロック・シグナルに同期させます。2つの隣接した位相間の位相シフトは90度です。DC2616A-Cには、LTM4645に内部、外部両方の補償回路を選択するオプションがあります。デモ回路DC2616A-Cを使用または変更する前に、このデモ・マニュアルと併せてLTM4645データシートを参照してください。

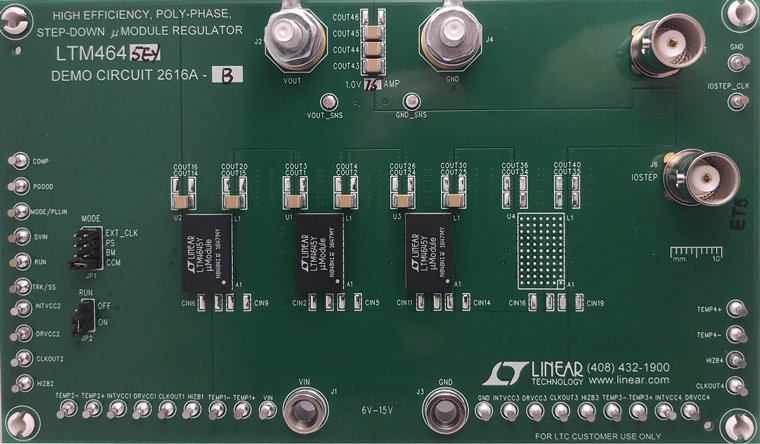

デモ回路2616A-BはLTM4645EYを使用するPolyPhase設計が特徴です。LTM4645EYは、25Aの高効率スイッチ・モードの降圧電力µModuleレギュレータです。入力電圧範囲は6V～15Vです。入力電圧範囲4.7V～6VのDC2616A-Bを使用するには、INTV_CCをSV_INに接続（R22、R42、R55をOPTから0Ωに変更）し、DRV_CCをV_INに接続（R21、R38、R52を0ΩからOPTに、R2、R39、R53をOPTから0Ωに変更）します。出力電圧範囲は0.6V～1.8Vです。DC2616A-Bは、公称75A出力電流を3つのLTM4645並列モジュールで供給します。データシートに説明されているように、特定のV_IN、V_OUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード動作を選択します。更にMODE_PLLINピンは、LTM4645を外部クロック・シグナルに同期させます。2つの隣接した位相間の位相シフトは120度です。DC2616A-BにはLTM4645に内部、外部両方の補償回路を選択するオプションがあります。デモ回路DC2616A-Bを使用または変更する前に、このデモ・マニュアルと併せてLTM4645データシートを参照してください。

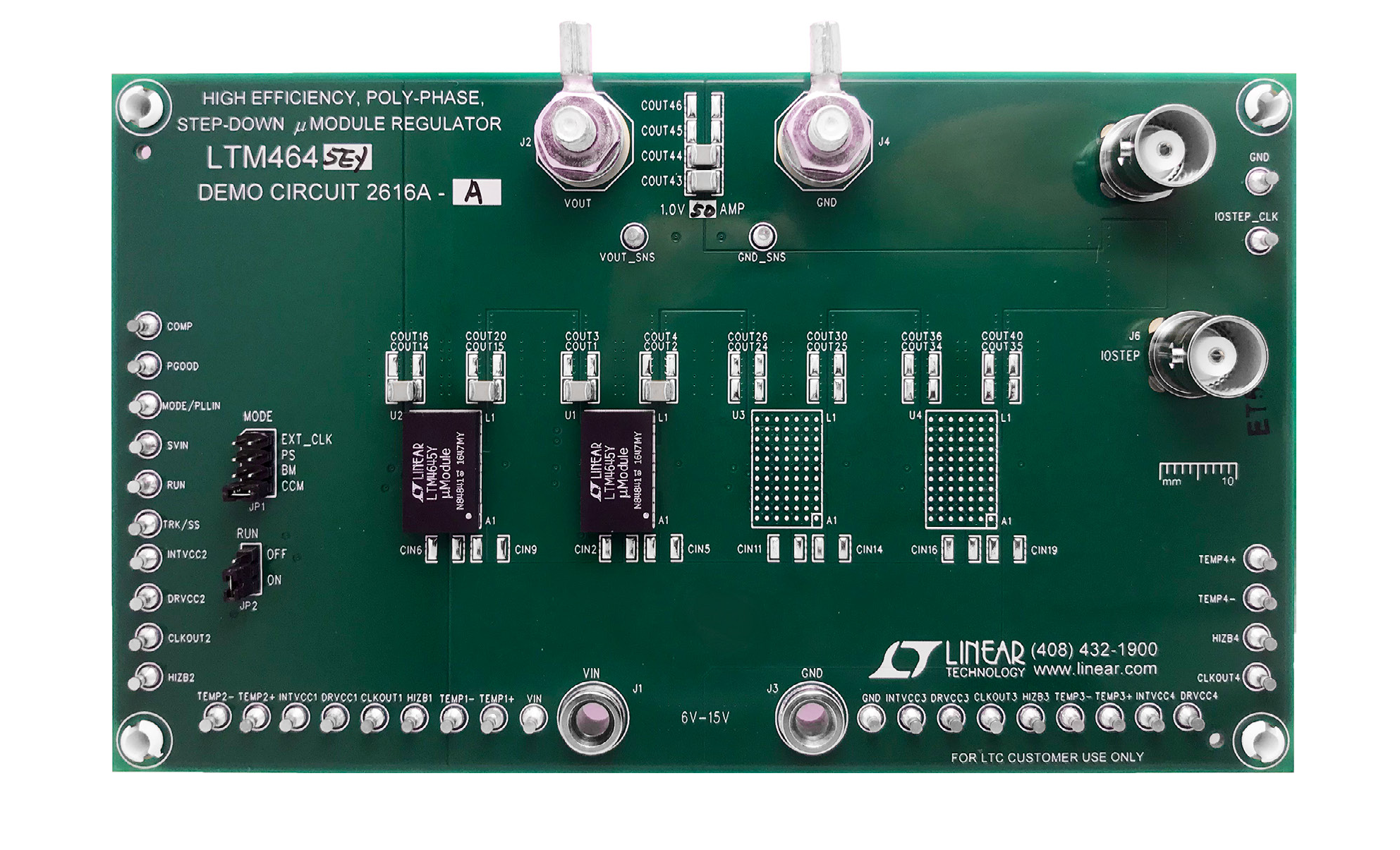

デモ回路2616A-Aは、LTM4645EYを使用するPolyPhase設計が特徴です。LTM4645EYは、25Aの高効率スイッチ・モードの降圧電力µModuleレギュレータです。入力電圧範囲は6V～15Vです。入力電圧範囲4.7V～6VでDC2616A-Aを使用するには、INTV_CCをSV_INに接続（R22、R42をOPTから0Ωに変更）し、DRV_CCをV_INに接続（R21、R38を0ΩからOPTに、R2、R39をOPTから0Ωに変更）します。出力電圧範囲は0.6V～1.8Vです。DC2616A-Aは公称50Aの出力電流を供給します。データシートに説明されているように、特定のV_IN、V_OUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード動作を選択します。更にMODE_PLLINピンは、LTM4645を外部クロック・シグナルに同期させます。2つの位相間の位相シフトは180度です。DC2616A-AにはLTM4645に内部、外部両方の補償回路を選択するオプションがあります。デモ回路DC2616A-Aを使用または変更する前に、このデモ・マニュアルと併せてLTM4645データシートを参照してください。

デモ回路 DC2681A-A は 25 A の高効率、スイッチ・モード・ステップダウン電源 µモジュール^® レギュレータの LTM4645EY を特長としています。入力電圧範囲は 6 V ～ 15 V です。入力電圧範囲 4.7 V ～ 6 V の DC2681A-D を使用するには、INTVCC を SVIN に接続します（R22 を OPT から 0Ωに変更）、DRVCC を VIN（R21 を 0Ω から OPT、R28 を OPT から 0Ωに変更）。出力電圧範囲は 0.6 V ～ 1.8 V です。特定の VIN, VOUT、周波数および熱条件ではディレーティングが必要です。DC2681A-A には TRK/SS ピンがあり、出力トラッキングまたはソフトスタート時間をプログラムできます。ボードは重負荷条件では連続導通モードで動作します。低負荷電流で高い効率性を出すため、MODE_PLLIN ジャンパは、L, LT, LTC, LTM, µモジュール内で,雑音に影響を受けやすいアプリケーションにはパルススキップモードを、雑音に影響を受けにくいアプリケーションではバーストモードを選択します。Linear Technology と Linear logo はアナログ・デバイセズの登録商標です。その他すべての商標は、それぞれの企業が所有権を有します。ボードの写真：雑音に敏感でないアプリケーションMODE_PLLIN ピンでは LTM4645 を外部クロック信号（400 kHz ～ 800 kHz）に同期させることもできます。DC2681A-A には LTM4645 に内部、外部両方の補償回路を選択するオプションがあります。PHASMD ピンを異なる電圧に接続すると、MODE_PLLIN と CLKOUT の間に一定の位相差が生じます。デモ回路 DC2681A-A を使用または変更する前に、このデモ・マニュアルと併せて LTM4645 データシートを参照してください。
