LTM4602: 6A 高効率DC/DC µModule データシート (Rev. )6/3/2007PDF1M
製品概要
機能と利点
- 完全なスイッチモード電源
- 広い入力電圧範囲：4.5V～20V
- 6AのDC出力電流、8Aのピーク出力電流
- 出力電圧：0.6V～5V
- 1.5%の出力電圧レギュレーション
- 超高速過渡応答
- 電流モード制御
- 金仕上げパッド付き鉛フリー (e4) RoHS 準拠パッケージ
- LTM4600とピン互換

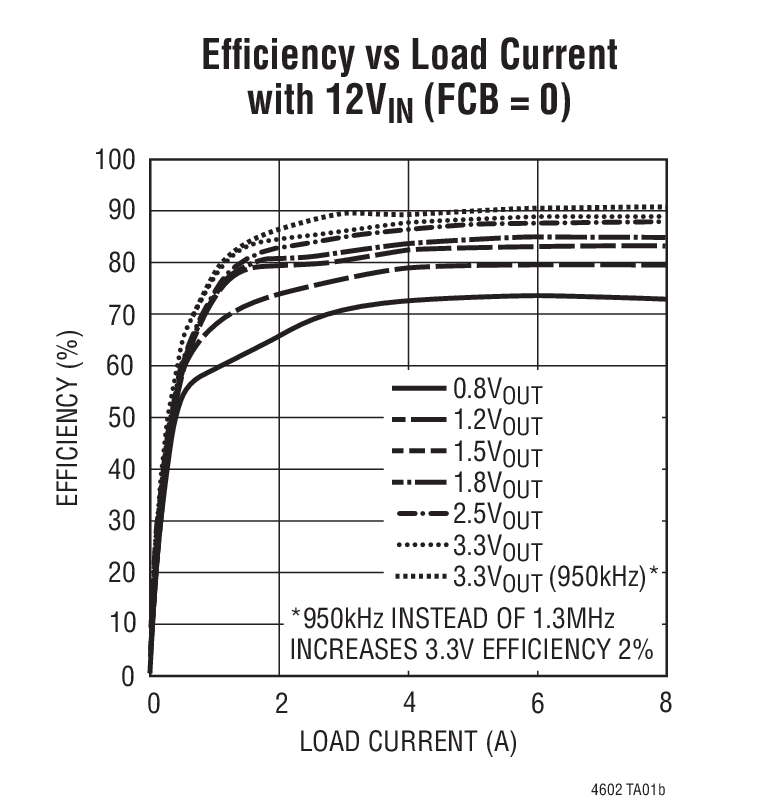

- 最大92%の効率
- プログラム可能なソフトスタート
- 出力過電圧保護
- オプションの短絡シャットダウン･タイマ
- 最大28Vの入力電圧での動作が必要な場合は、LTM4602HVを参照

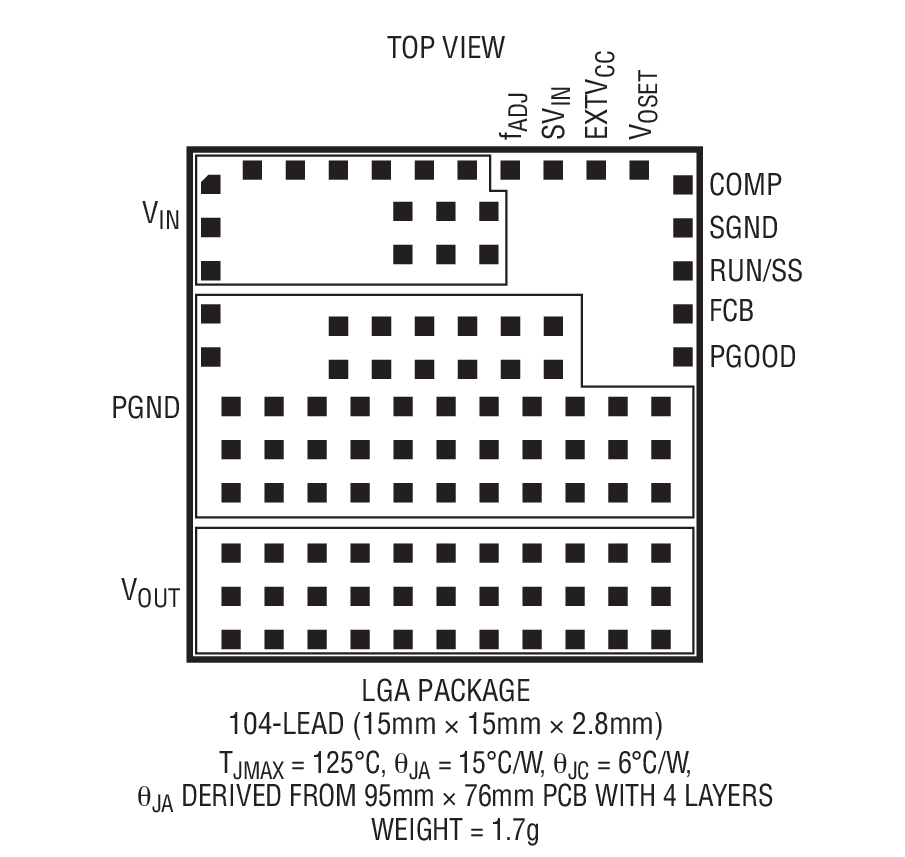

- 実装面積が小さく、高さの低い（15mm×15mm×2.8mm）表面実装LGAパッケージ
製品概要
LTM4602は完全な6A、DC/DC降圧電源で、スイッチング･コントローラ、パワーFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM4602は4.5V～20Vの入力電圧範囲で動作し、0.6V～5Vの出力電圧を1本の抵抗で設定できます。このような高効率設計により、6Aの連続電流（ピーク電流は8A）を供給し、ヒートシンクやエアフローなしで電源仕様を満たすことができます。また、大型の入出力コンデンサを使用するだけで設計を完成させることができます。
パッケージの高さが低く（2.8mm）、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード･レギュレーションが可能です。高いスイッチング周波数とアダプティブ･オン時間電流モード･アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答が可能です。フォールト保護機能には、無効化可能なシャットダウン･タイマを使用した過電圧および短絡保護などがあります。内蔵のソフトスタート･タイマは小型コンデンサで調整可能です。
LTM4602は熱特性が改善された高さの低い（2.8mm）小型（15mm×15mm）のオーバーモールドLGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。LTM4602は鉛（Pb）フリーで、RoHS準拠です。
アプリケーション
- テレコムおよびネットワーク機器
- サーバ
- 産業用機器
- ポイントオブロード･レギュレーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

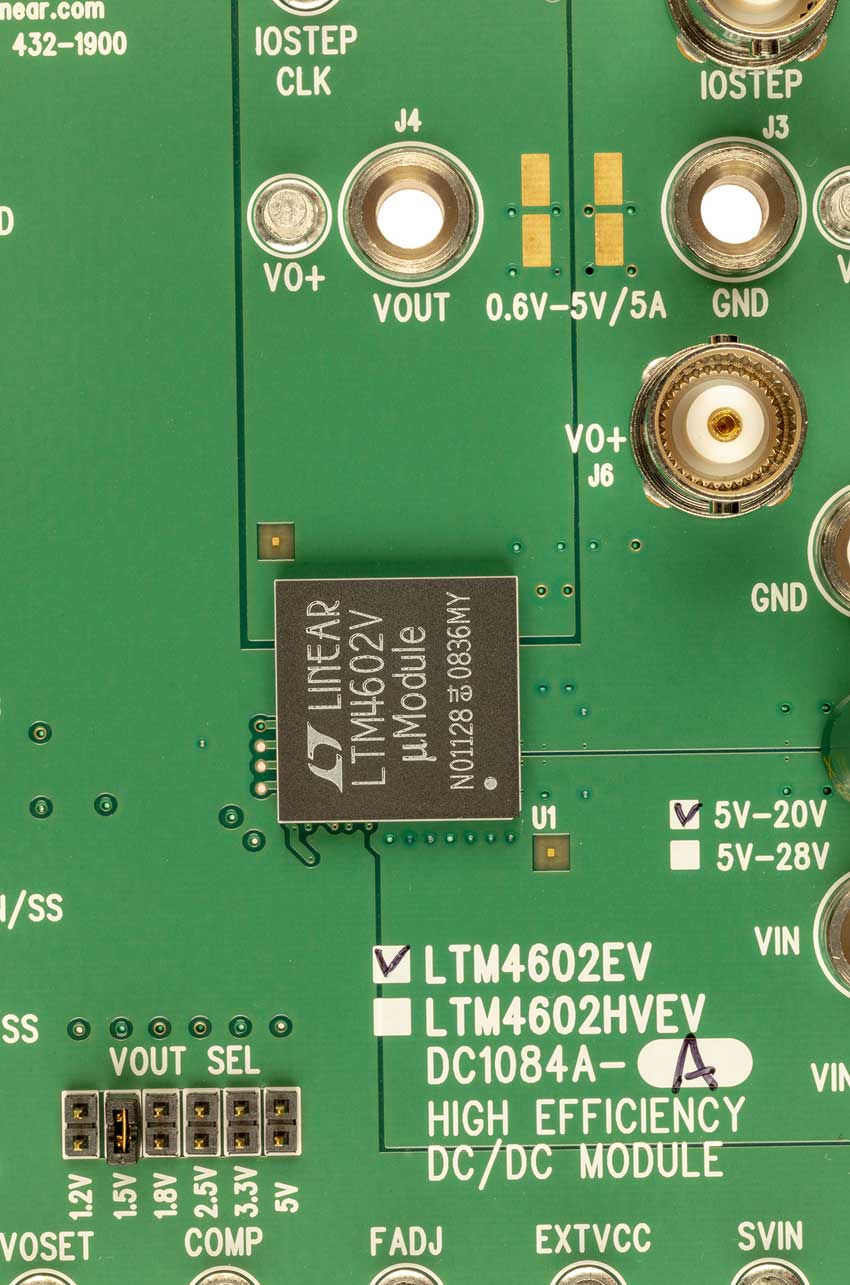

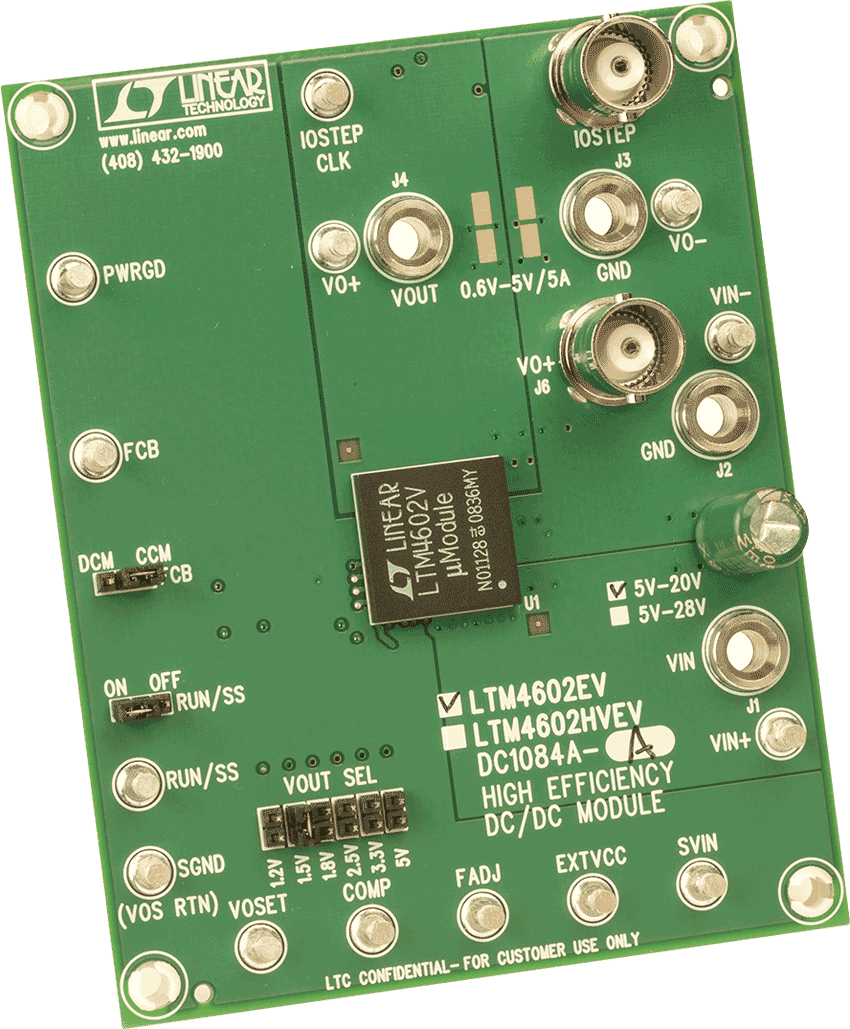

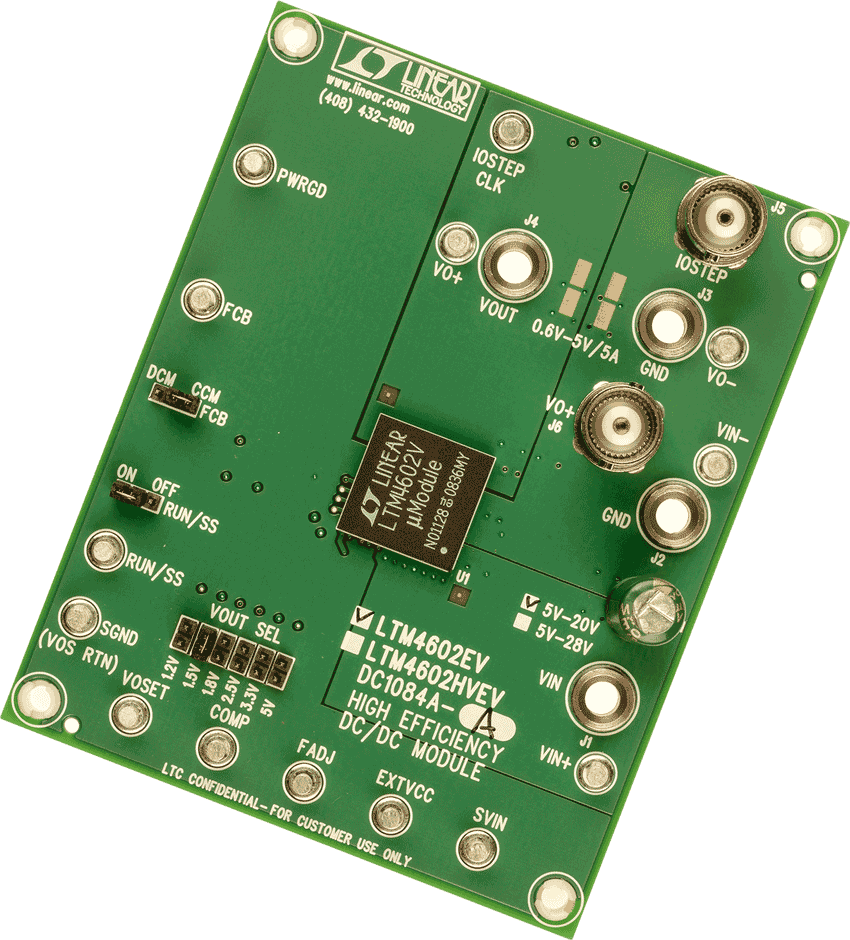

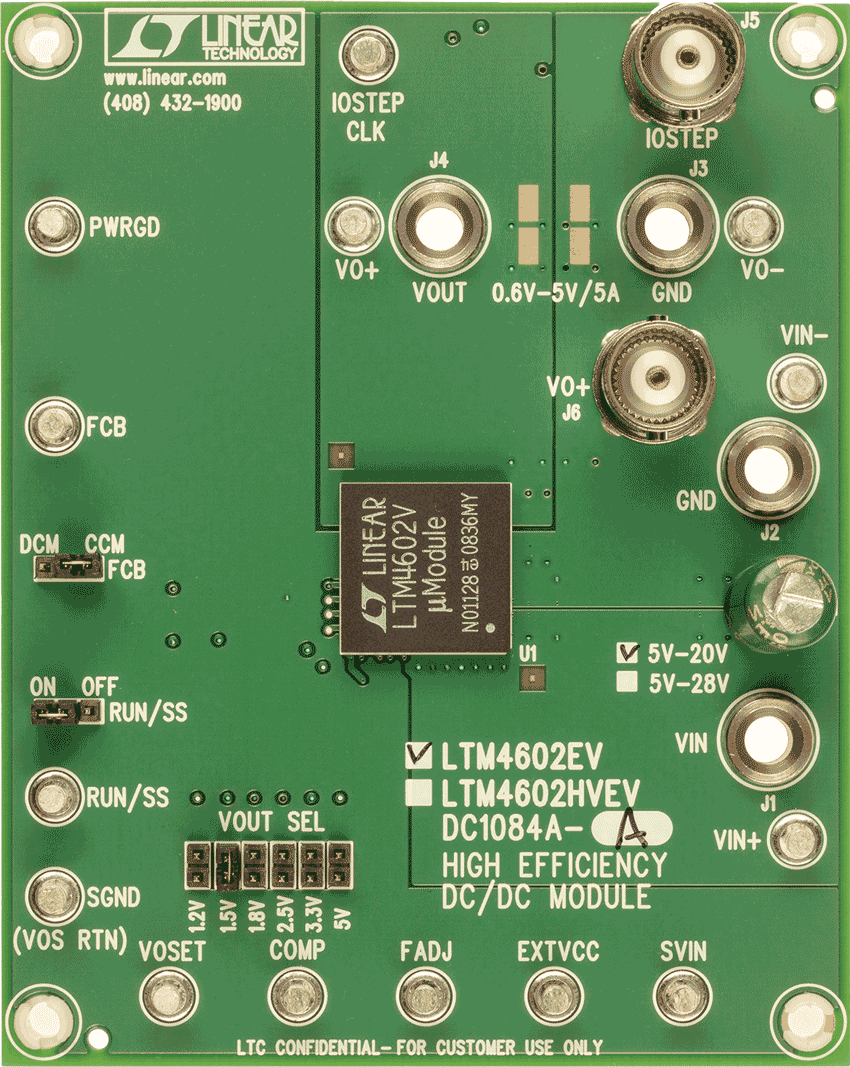

評価キット (1)
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-

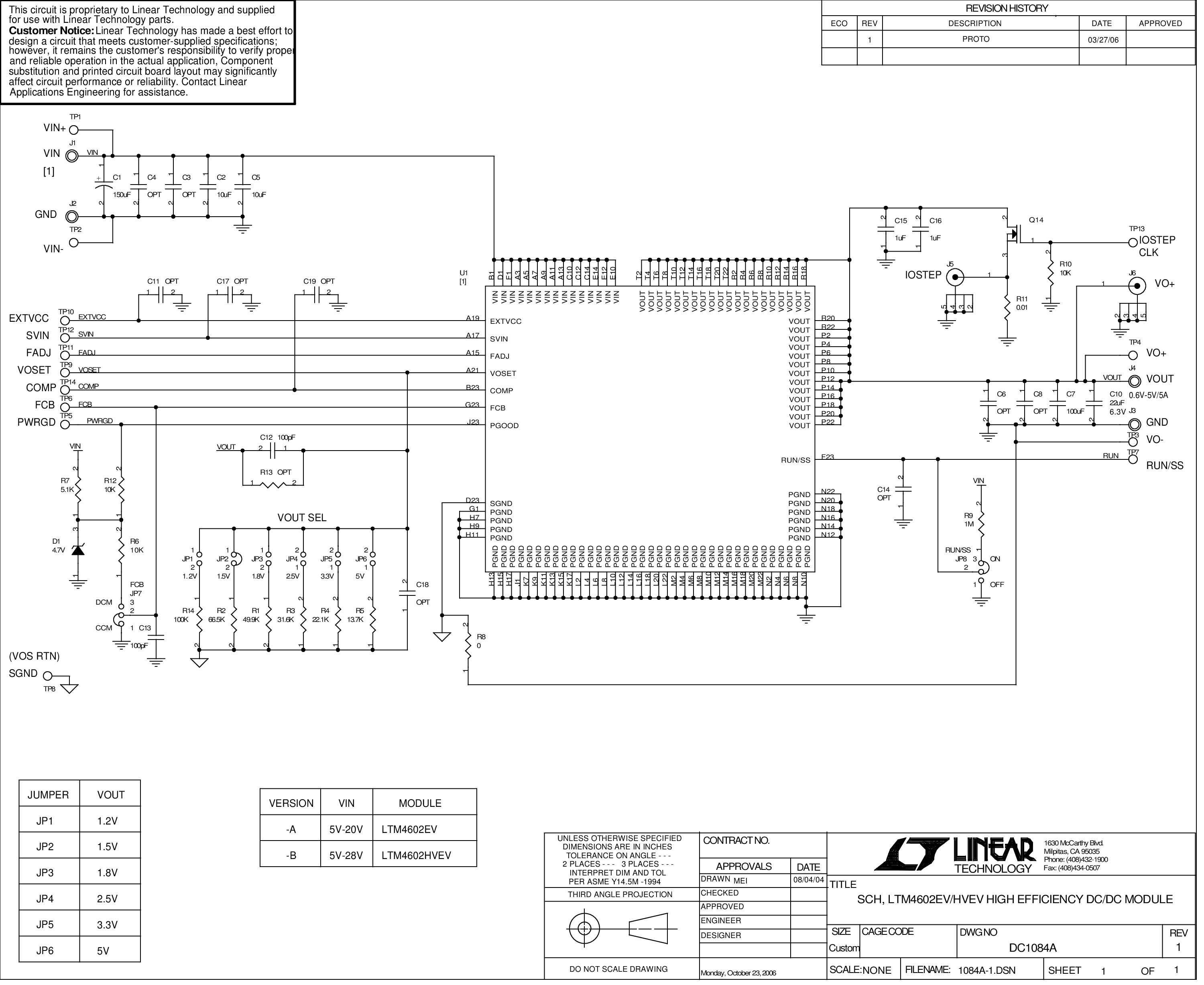

DC1084A-A - Demo Manual9/12/2011PDF1M
-
