製品概要
機能と利点
- DAC-8043/MAX543を直接置換えて性能を改善
- 標準ピン配置SO-8パッケージ

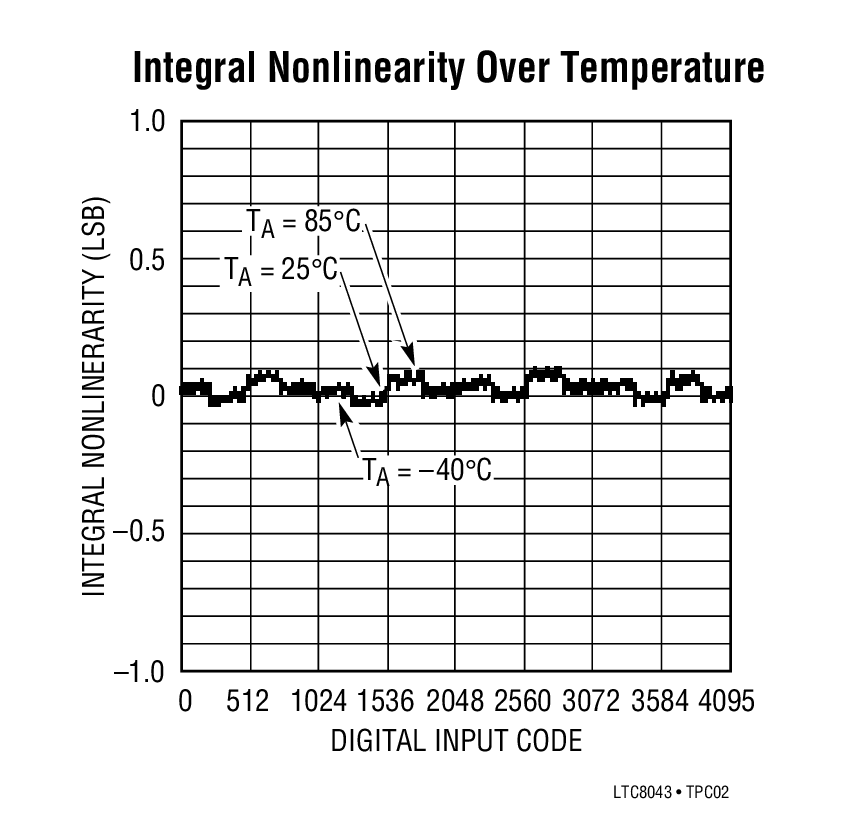

- DNLおよびINL(全温度範囲)：±0.5LSB
- 使いやすく高速、柔軟なシリアル・インタフェース
- 最大利得誤差：±1LSB
- 4象限乗算
- 低消費電力
- 低コスト
製品概要
LTC8043は、シリアル入力の12ビット乗算型デジタル－アナログ・コンバータ(DAC)です。DAC-8043とピン・コンパチブルですが、より優れた性能を発揮します。精度、温度および電源変動に対する安定性が改善され、出力アンプ・オフセットに対する感度が低減されました。また、タイミング仕様が厳しくなり、出力キャパシタンスも低減されています。

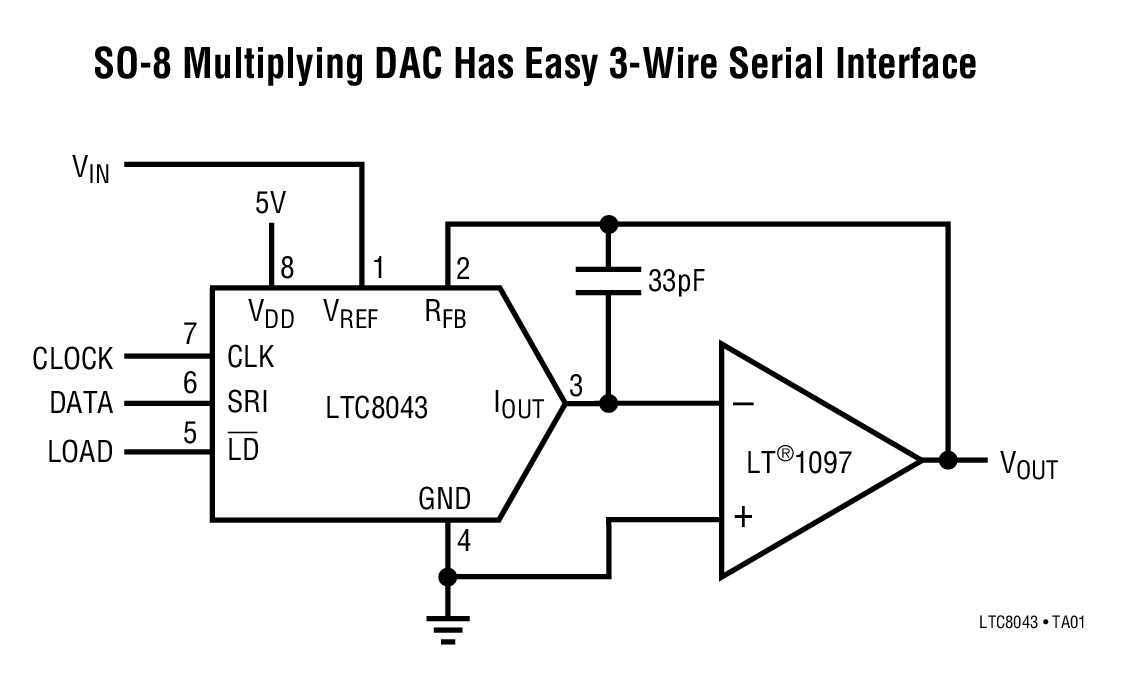

使いやすい3線式シリアル・インタフェースは、リモートまたは絶縁アプリケーションに最適です。
LTC8043は非常に用途が広く、2象限および4象限乗算、プログラム可能な利得、非反転電圧出力モードなどの単一電源アプリケーションに使用できます。

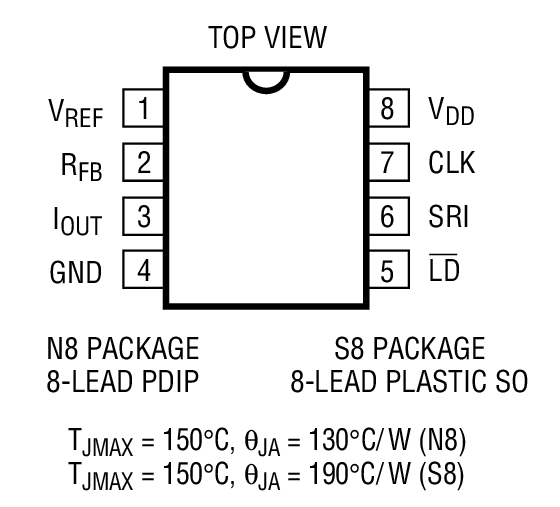

LTC8043は、8ピンSOおよびPDIPパッケージで供給され、－40℃～85℃の拡張工業用温度範囲で仕様が規定されています。
アプリケーション
- プロセス・コントロール/産業オートメーション
- リモート・マイクロプロセッサ制御システム
- デジタル的に制御されたフィルタ/電源
- プログラム可能な利得アンプ
- 自動試験装置
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R391 Reliability Data3/26/2018
-
LTC8043 - SPECIFICATION NOTICE11/5/2004
-
DAC Selector Card9/21/2015
-
LTC2757 - ±1LSB 18-Bit DAC3/12/2012
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
おすすめ製品
LTC8043 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC8043EN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC8043ES8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC8043ES8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC8043FN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC8043FS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC8043FS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R391 Reliability Data |
