LTC7860

高効率スイッチング・サージ・ストッパ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.54
特長
  • 高効率の出力電圧クランプにより、高電圧の入力サージを阻止
  • 通常動作時はSWITCH-ONモードの100%デューティ・サイクル
  • トランジェントおよびフォルト時はPROTECTIVE PWMモード
  • VINピンとSGNDの間の電圧範囲:3.5V~60V
  • 外部入力電圧を200V超まで拡張可能
  • 調整可能な出力電圧クランプ
  • 調整可能な出力過電流保護
  • パワー・インダクタにより通常動作時の入力EMIを向上
  • プログラム可能なフォルト・タイマ
  • 調整可能なソフトスタートにより入力突入電流制限に対応
  • フォルト時の再試行デューティ・サイクル:4.5%
  • 調整可能なスイッチング周波数:50kHz~850kHz
  • オプションの逆入力電圧保護
  • 熱特性が改善された12ピンMSOPパッケージで供給
製品概要
show more Icon

LTC7860高効率サージ・ストッパは、高電圧トランジェントから負荷を保護します。効率が高いので、大電流化とソリューション・サイズの小型化が可能です。車両の負荷遮断などの入力過電圧事象の間、LTC7860は外付けMOSFETのゲートを制御して、スイッチングDC/DCレギュレータとして動作します(PROTECTIVE PWMモード)。この動作により、出力電圧は安全なレベルに安定化されるので、入力過電圧事象の間継続して負荷を動作させることができます。通常動作(SWITCHONモード)中、LTC7860は外付けMOSFETを連続的に導通させ、入力電圧を出力まで伝達します。内蔵のコンパレータにより、電流検出抵抗両端の電圧を制限し、最大出力電流を制御して過電流フォルトから保護します。

調整可能なタイマにより、LTC7860が過電圧または過電流の制御に費やすことができる時間を制限します。タイマの期限が切れると、外付けMOSFETはオフになり、冷却期間経過後にLTC7860が再起動するまでオフのままです。電力損失が大きいときにPROTECTIVE PWMモードの時間を厳密に制限することにより、部品および熱設計を通常動作に合わせて最適化し、高電圧入力サージや過電流フォルトを通じて安全に動作することができます。また、PMOSを追加して逆バッテリ保護に対応することもできます。


アプリケーション

  • 産業用および自動車用電源
  • 通信機器用電源
  • ISO7637を含む車両用電源
  • MIL1275を含む軍用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7860EMSE#PBF
  • HTML
  • HTML
LTC7860EMSE#TRPBF
  • HTML
  • HTML
LTC7860HMSE#PBF
  • HTML
  • HTML
LTC7860HMSE#TRPBF
  • HTML
  • HTML
LTC7860IMSE#PBF
  • HTML
  • HTML
LTC7860IMSE#TRPBF
  • HTML
  • HTML
LTC7860MPMSE#PBF
  • HTML
  • HTML
LTC7860MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC7860EMSE#PBF

製造中

LTC7860EMSE#TRPBF

製造中

LTC7860HMSE#PBF

製造中

LTC7860HMSE#TRPBF

製造中

LTC7860IMSE#PBF

製造中

LTC7860IMSE#TRPBF

製造中

LTC7860MPMSE#PBF

製造中

LTC7860MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7860EMSE#PBF

製造中

LTC7860EMSE#TRPBF

製造中

LTC7860HMSE#PBF

製造中

LTC7860HMSE#TRPBF

製造中

LTC7860IMSE#PBF

製造中

LTC7860IMSE#TRPBF

製造中

LTC7860MPMSE#PBF

製造中

LTC7860MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC7860EMSE#PBF

製造中

LTC7860EMSE#TRPBF

製造中

LTC7860HMSE#PBF

製造中

LTC7860HMSE#TRPBF

製造中

LTC7860IMSE#PBF

製造中

LTC7860IMSE#TRPBF

製造中

LTC7860MPMSE#PBF

製造中

LTC7860MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7860EMSE#PBF

製造中

LTC7860EMSE#TRPBF

製造中

LTC7860HMSE#PBF

製造中

LTC7860HMSE#TRPBF

製造中

LTC7860IMSE#PBF

製造中

LTC7860IMSE#TRPBF

製造中

LTC7860MPMSE#PBF

製造中

LTC7860MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

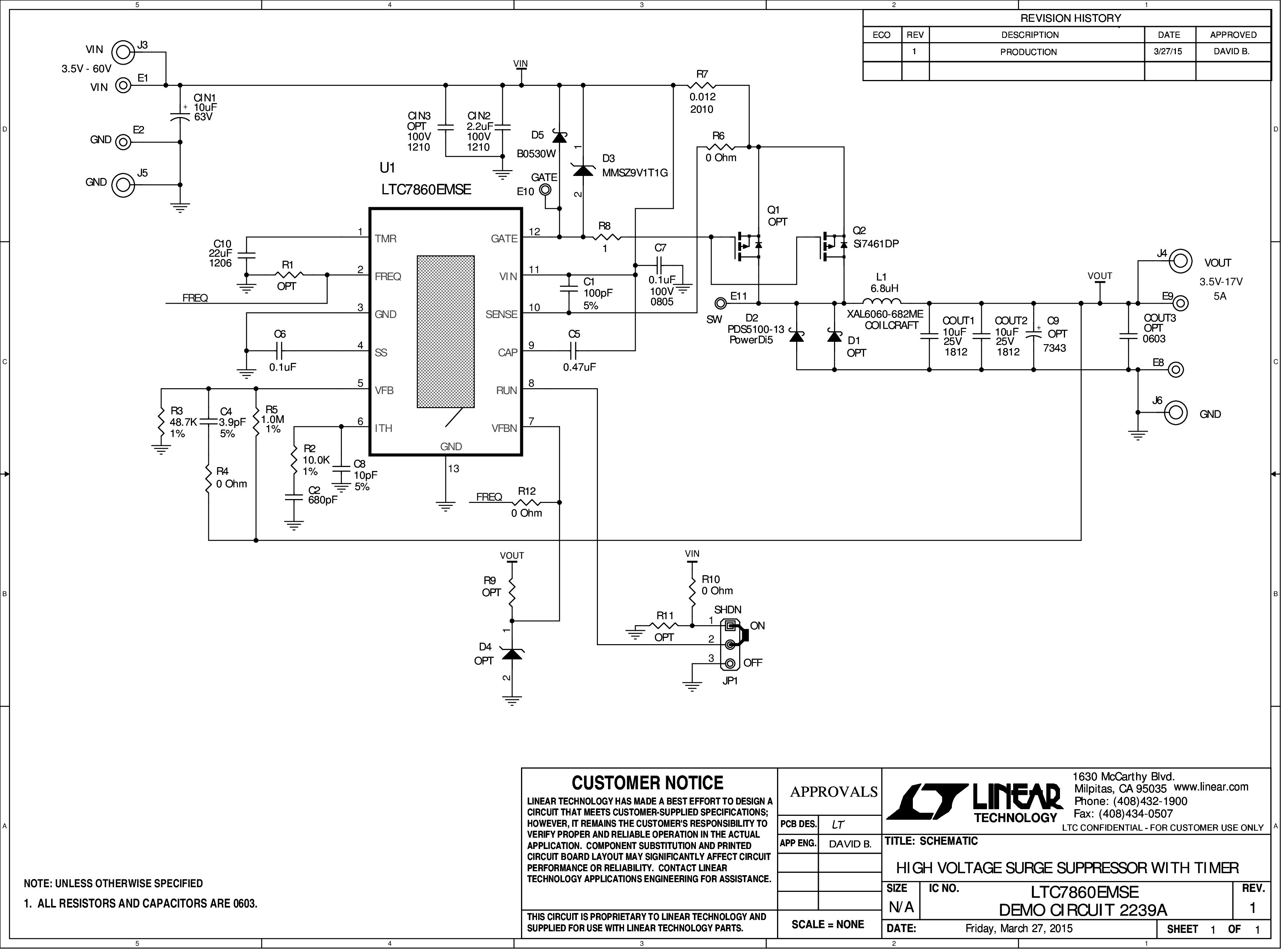

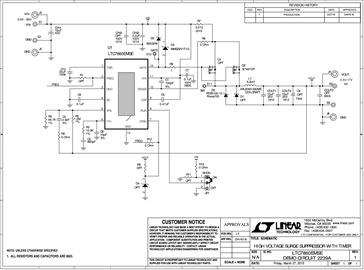

DC2239A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

zoom

DC2239A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

LTC7860EMSE Demo Board | Switching Surge Stopper, 3.5V ≤ VIN ≤ 60V; 3.5V ≤ VOUT ≤ 17.5V @ 5A

製品の詳細

Demonstration circuit 2239A is a High Efficiency Switching Surge Stopper and EMI Filter featuring the LTC7860. The board operates from an input range of 3.5V to 60V, provides a 3.5V to 17.2V output at 0A to 5A and is output current limited. A soft-start feature controls output voltage slew rate at start-up, reducing current surge and voltage overshoot. The demonstration board has options for smaller MOSFET and diode packages on the back of the board for lower output current requirements.

reference details image

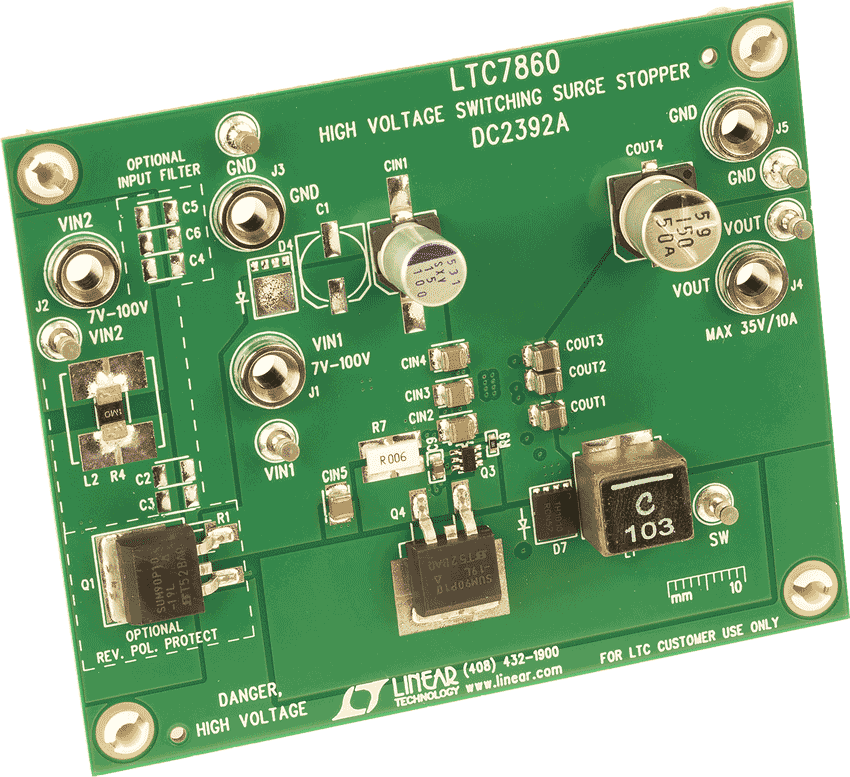

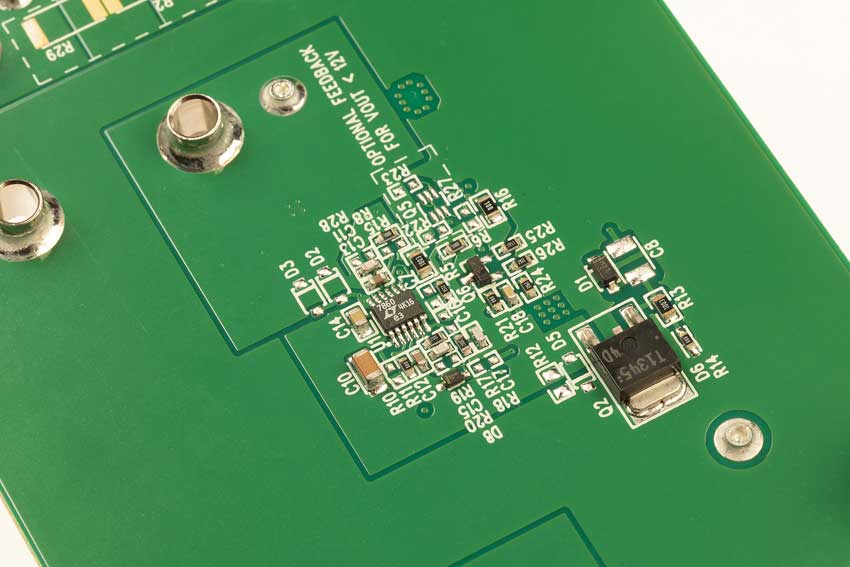

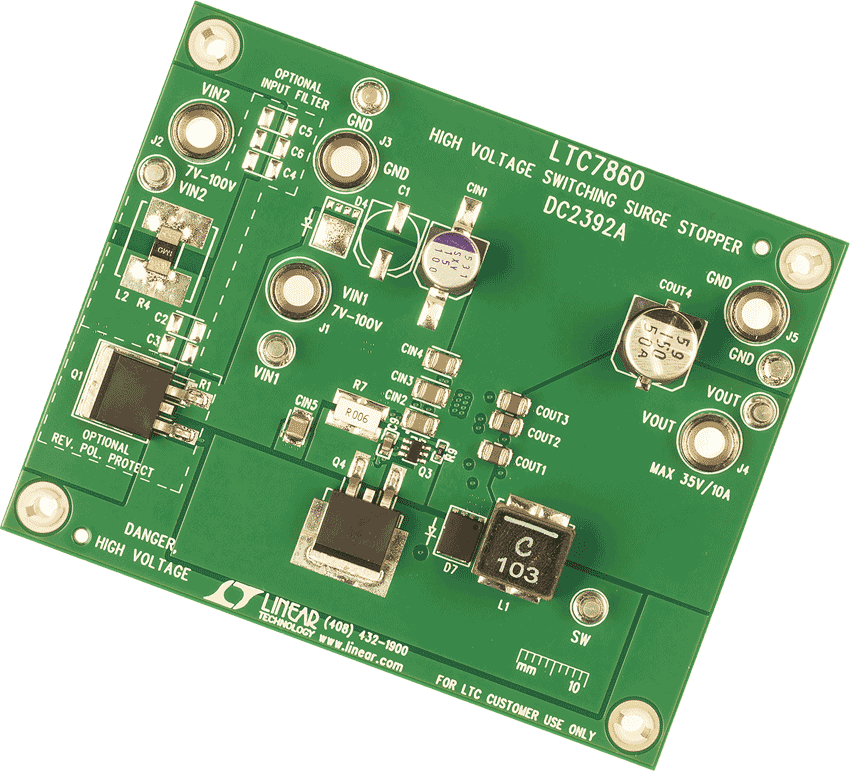

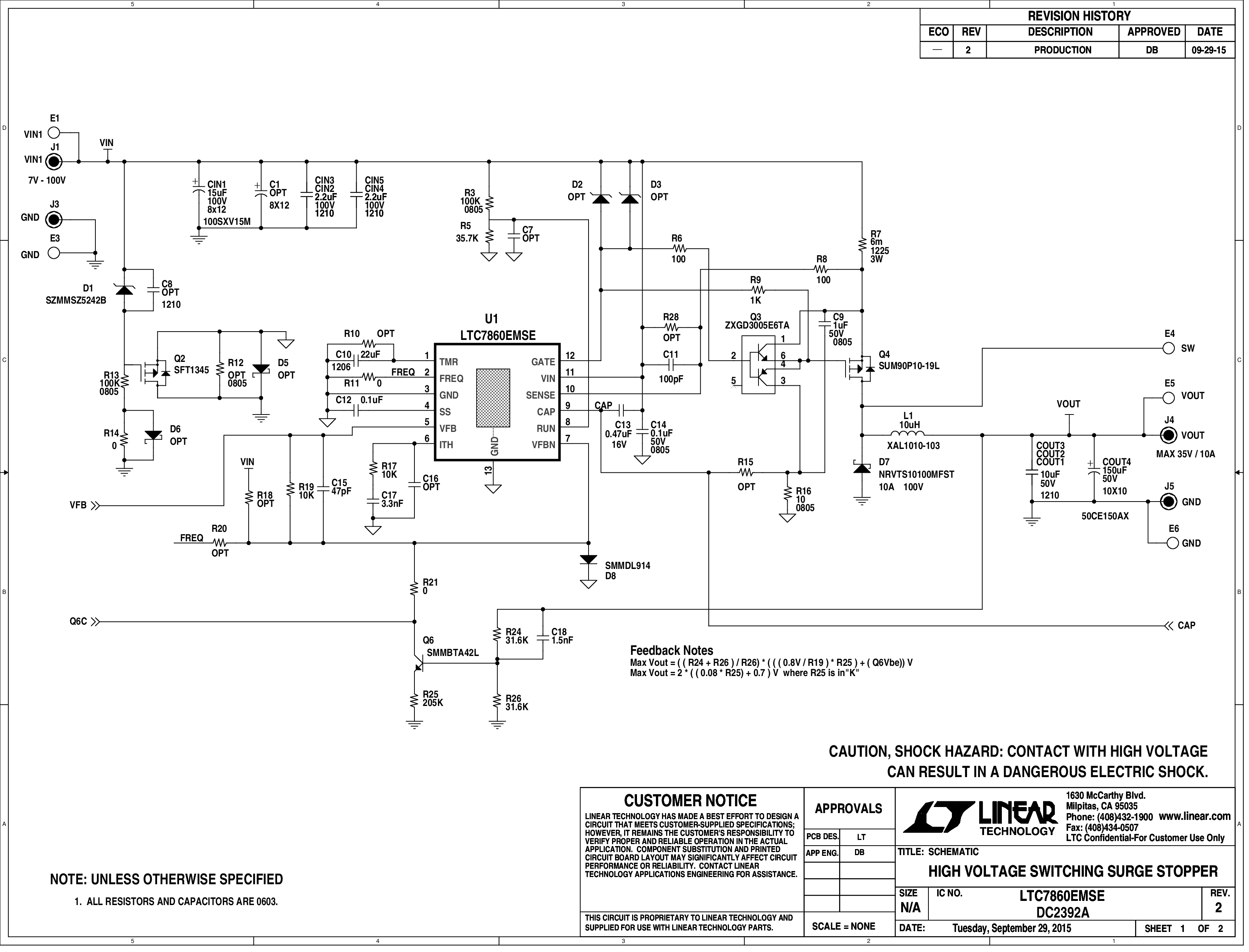

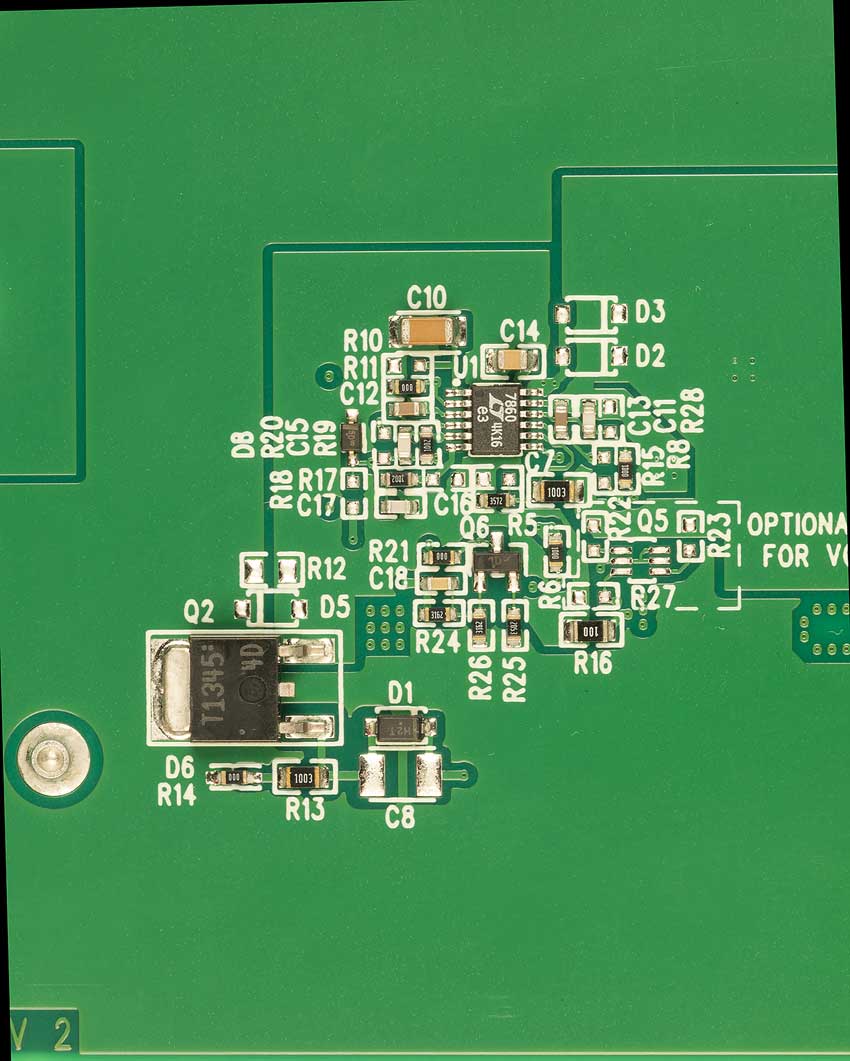

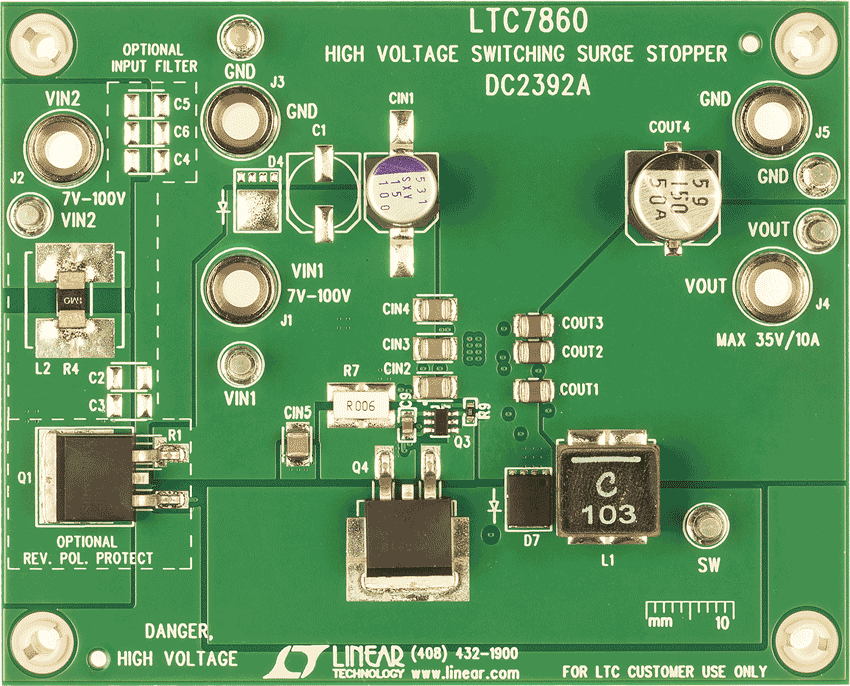

DC2392A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

zoom

DC2392A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

LTC7860EMSE Demo Board | Switching Surge Stopper, 7V ≤ VIN ≤ 100V; 7V ≤ VOUT ≤ 35V @ 10A

製品の詳細

Demonstration circuit 2392A is a high efficiency switching surge stopper featuring the LTC7860. The board operates from an input range of 7V to 100V, and provides a 7V to 34V output at 0A to 10A. Its output is current limited. A soft-start feature controls output voltage slew rate at startup, reducing current surge and voltage overshoot. The demonstration board includes an optional reverse polarity protection MOSFET and has options for an input filter and diode to attenuate spikes. For a lower output voltage limit of less than 12V, there is an optional feedback circuit.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
