製品概要

機能と利点

  • 広いVIN範囲:4.5V~60V
  • 全温度範囲での全出力電圧精度:1%(VIN = 12Vの場合)
  • PMBus準拠のシリアル・インターフェース:
    • プログラマブルVOUT:0.2%の分解能で最大60V
    • 平均およびピーク温度、電流、電圧のリードバック(25Hz更新レート)
    • 故障ステータス
  • フェーズロック可能な周波数:75kHz~850kHz
  • パワーアップ時間:1ms未満
  • パワー・グッド出力電圧モニタ
  • 内部LDOによりVBIASまたはEXTVCCからゲート・ドライバに電力を供給
  • 低シャットダウン電流:IQ < 10μA
  • 4相動作用のクロック出力(40Aの出力電流)

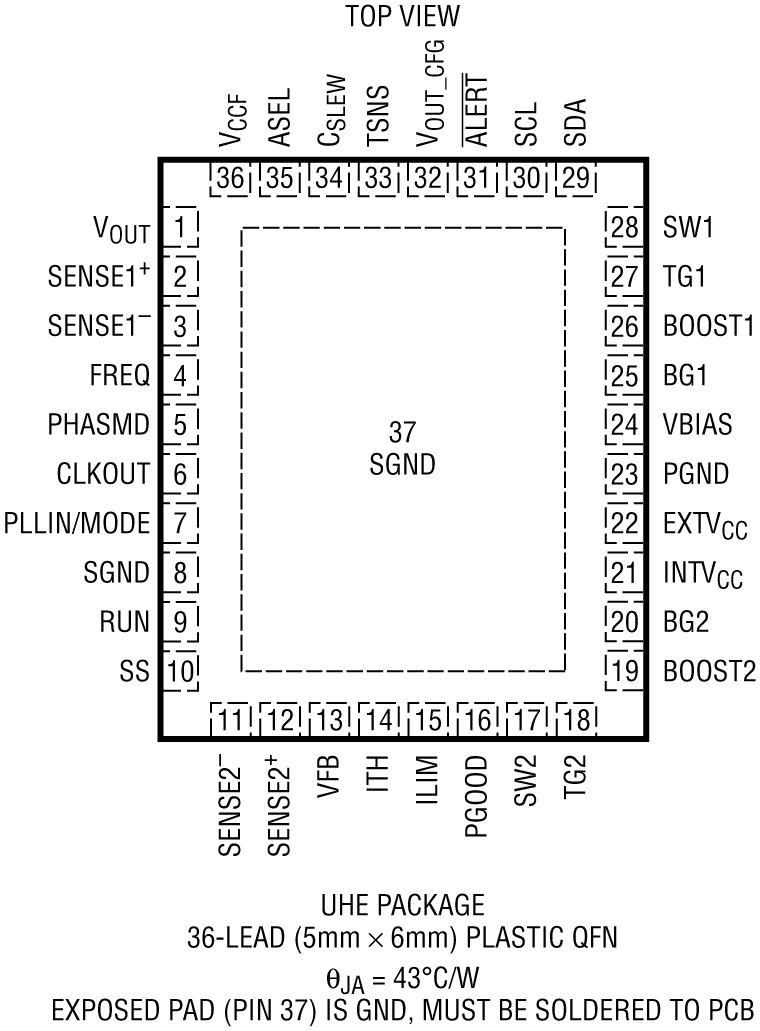

  • 熱強化型5mm x 6mm QFNパッケージを採用

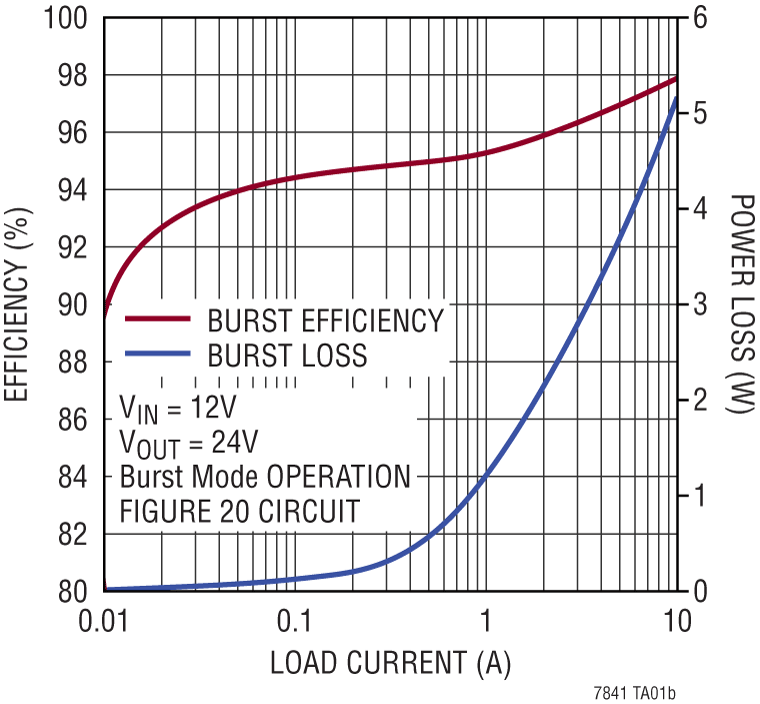

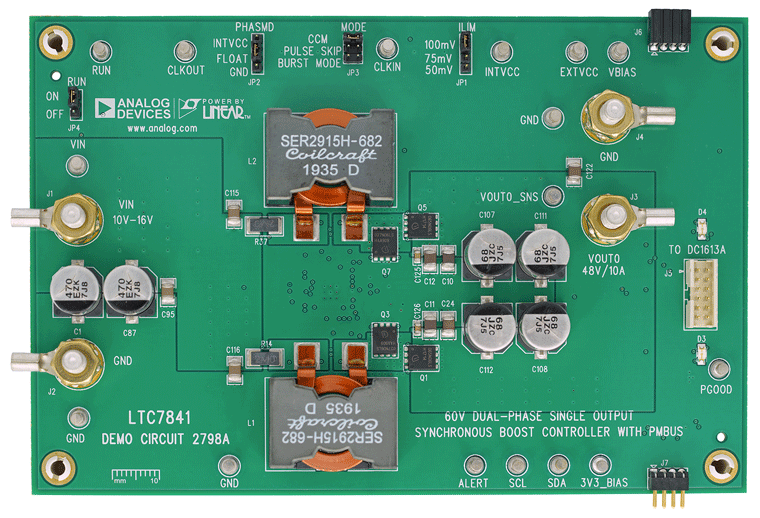

製品概要

LTC7841は、高性能のPolyPhase®単一出力同期型昇圧コンバータ・コントローラで、2つのNチャンネル・パワーMOSFET段を不一致位相で駆動します。多相動作により入出力コンデンサの条件を緩和し、単相の場合よりも小さいインダクタを使用できます。同期整流器により効率が向上し、電力損失が抑制され、熱条件が緩和されるため、高電力昇圧アプリケーションが可能になります。出力電圧はPMBus準拠のシリアル・インターフェースにより0.2%の分解能で最大60Vまで調整できます。このシリアル・インターフェースは故障ステータス、入出力電流、入出力電圧、温度のリードバックにも使用できます。システムの設定とモニタリングは、LTpowerPlay®開発システムによってサポートされています。

PolyPhase動作により、LTC7841を2相、3相、4相、6相、12相の動作用に設定できます。

アプリケーション

  • オートモーティブ・システム、医療、工業

本紙記載の商標および登録商標は、各社の所有に属します。米国特許5408150、5481178、5705919、5929620、6144194、6177787、6580258により保護されています。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
