LTC7545A

製造中

高性能業界標準パラレル12ビット乗算型DAC

製品モデル: 21
1Ku当たりの価格: 最低価格：$4.68

Viewing:

製品情報

AD7545A/AD7545を直接置換えて性能を改善

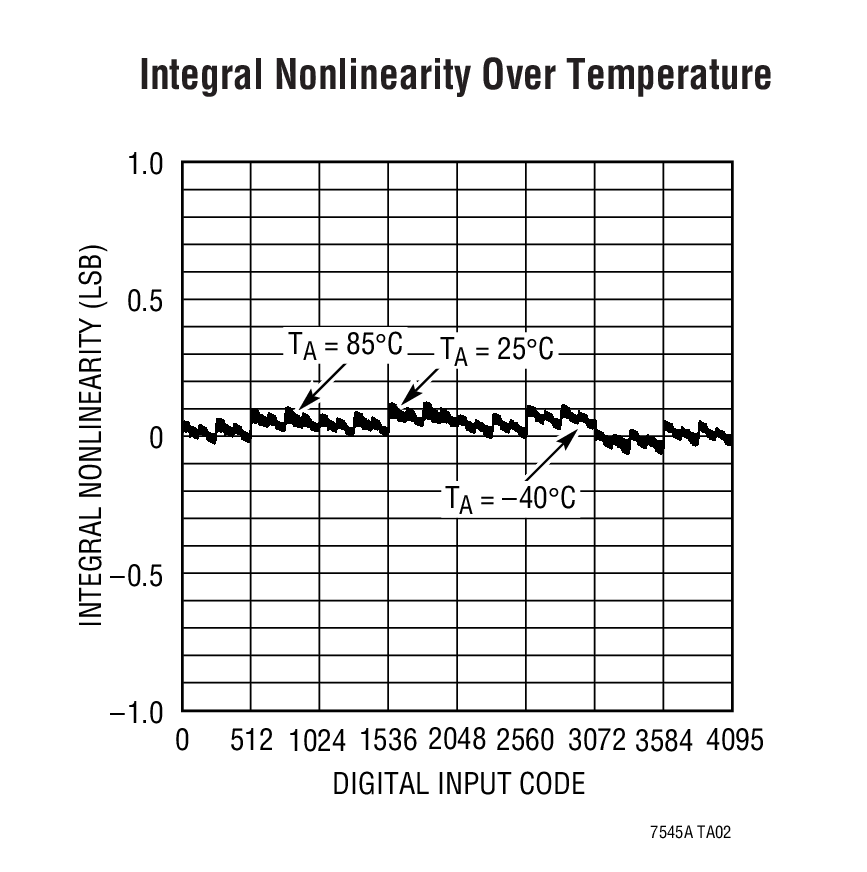

DNLおよびINL(全温度範囲)：±0.5LSB
利得誤差：±1LSB最大

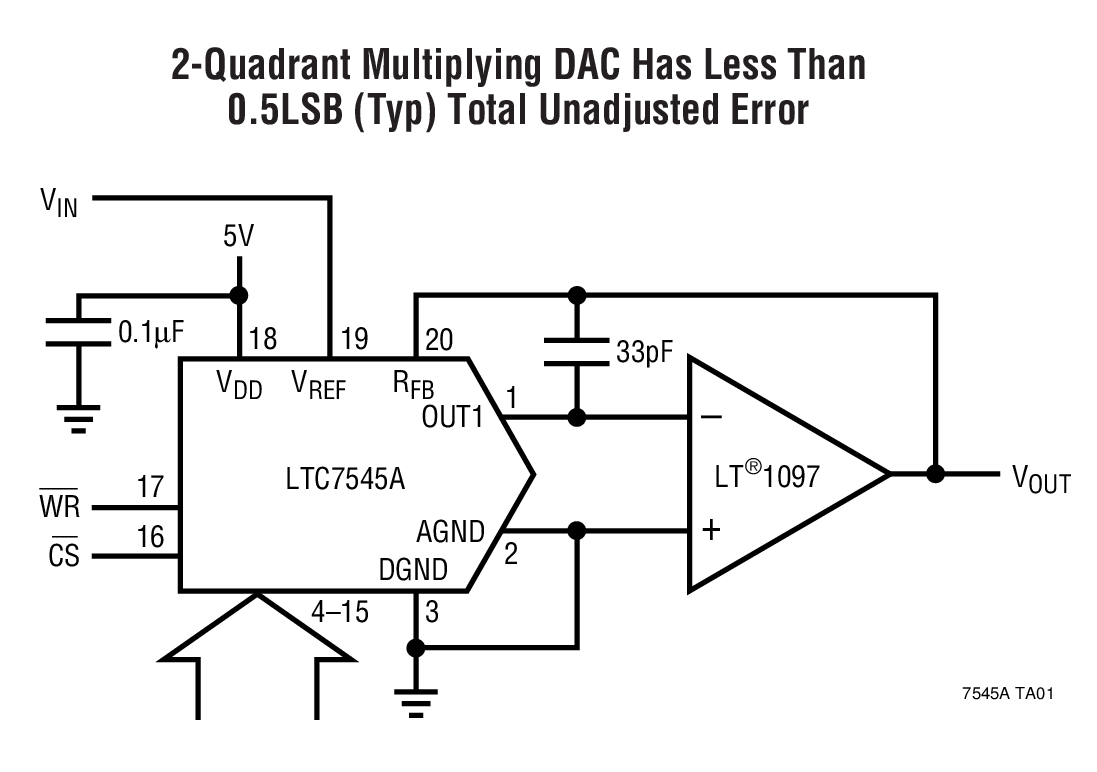

4象限乗算
単一5Vまたは15V電源
低消費電力
低コスト

LTC7545Aは、マイクロプロセッサ・コンパチブルのパラレル入力を備えた 12ビット乗算型デジタル－アナログ・コンバータ(DAC)です。業界標準のAD7545AおよびAD7545とピン・コンパチブルですが、より優れた性能を発揮します。精度、温度、および電源変動に対する安定性が改善され、出力アンプのオフセットに対する感度が低減されました。

このDACは非常に用途が広く、2象限および4象限乗算、プログラム可能な利得、フィルタリングおよび単一電源非反転電圧出力動作に使用できます。

これらのデバイスは、20ピンPDIPおよびSOパッケージで供給され、一般用および工業用温度グレードが用意されています。

アプリケーション

プロセス・コントロール/産業オートメーション
ソフトウェア制御による利得調整
デジタル的に制御されたフィルタ/電源
自動試験装置

製品モデル: 21
1Ku当たりの価格: 最低価格：$4.68

ドキュメント

データシート 2

LTC7545A: Improved Industry Standard Parallel 12-Bit Multiplying DAC Data Sheet 08/29/2007

LTC7545A: 高性能業界標準パラレル12ビット乗算型DAC データシート 02/21/2008

信頼性データ 1

R391 Reliability Data 03/26/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

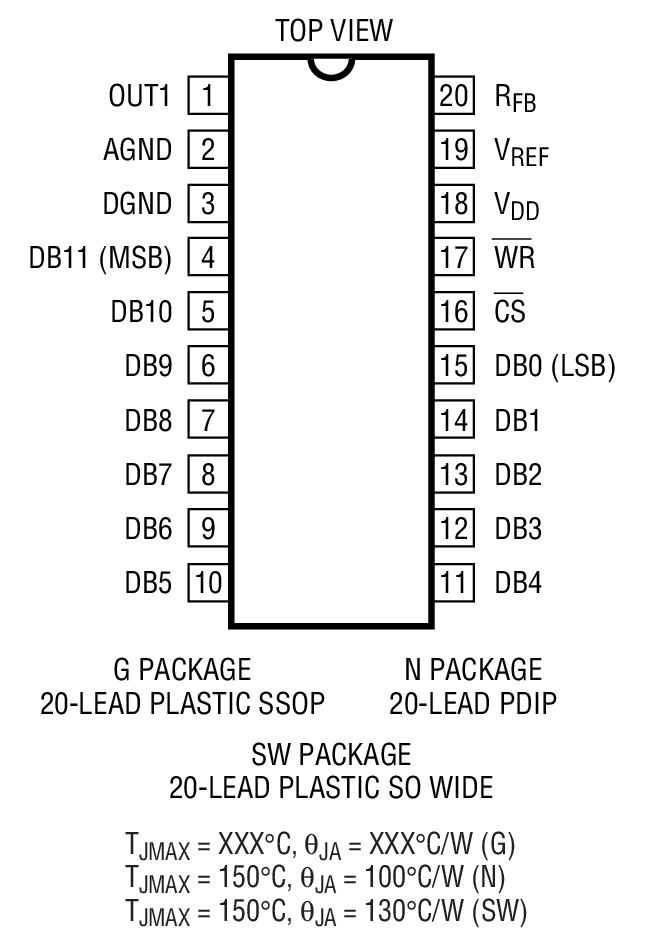

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC7545ABG#PBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ABG#TRPBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ABN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ABSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ABSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ACG#PBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ACG#TRPBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ACN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ACSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ACSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ADICE	CHIPS OR DIE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545AKG#PBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545AKG#TRPBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545AKN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545AKSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545AKSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ALG#PBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ALG#TRPBF	20-Lead SSOP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ALN#PBF	20-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ALSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC7545ALSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

8 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG
		PCN22_0171_Form Material_Report Delta Qualification Matrix
LTC7545ABG#PBF	製造中
LTC7545ABG#TRPBF	製造中
LTC7545ACG#PBF	製造中
LTC7545ACG#TRPBF	製造中
LTC7545AKG#PBF	製造中
LTC7545AKG#TRPBF	製造中
LTC7545ALG#PBF	製造中
LTC7545ALG#TRPBF	製造中
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
		PCN19_0046_Form Material_Report Detailed Change Description Qualification Results Summary
LTC7545ABN#PBF	製造中
LTC7545ACN#PBF	製造中
LTC7545AKN#PBF	製造中
LTC7545ALN#PBF	製造中
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
		PCN22_0176_Form Material_Report Delta Qualification Matrix
LTC7545ABSW#PBF	製造中
LTC7545ABSW#TRPBF	製造中
LTC7545ACSW#PBF	製造中
LTC7545ACSW#TRPBF	製造中
LTC7545AKSW#PBF	製造中
LTC7545AKSW#TRPBF	製造中
LTC7545ALSW#PBF	製造中
LTC7545ALSW#TRPBF	製造中

これは最新改訂バージョンのデータシートです。
