製品概要
機能と利点
- 広い動作入力電圧範囲：4V～140V
- 低抵抗のパワーMOSFET内蔵
- 補償が不要
- 調整可能な最大出力電流：100mA～400mA
- 低ドロップアウト動作：デューティ・サイクル100%
- 低静止電流：12μA
- 広い出力電圧範囲：0.8V～VIN
- ±1%精度の0.8V帰還電圧リファレンス
- 高精度のRUNピンしきい値
- 内部および外部ソフトスタート
- プログラム可能な1.8V、3.3V、5V出力または可変出力
- 外付け部品がほとんど不要
- プログラム可能な入力過電圧ロックアウト
- 熱特性が改善された高電圧MSOPパッケージWide Operating Input Voltage Range: 4V to 140V
製品概要
LTC7138は、パワー・スイッチを内蔵した高効率の降圧DC/DCレギュレータで、無負荷時に安定化出力電圧を維持しながら、標準で流れるDC電源電流はわずか12μAです。
LTC7138は、最大400mAの負荷電流を供給可能で、効率を最適化して出力リップルと部品サイズを小さくするための簡単な方法を実現するプログラム可能なピーク電流制限機能を特長としています。LTC7138では、Burst Mode®動作、内蔵のパワー・スイッチ、低静止電流、およびプログラム可能なピーク電流制限機能の組み合わせにより、広範囲の負荷電流にわたって高い効率を達成します。
LTC7138は入力電圧範囲が4V～140Vと広く、プログラム可能な過電圧ロックアウト回路を内蔵しているので、さまざまな電源の安定化に適した堅牢なレギュレータです。さらに、LTC7138は高精度のRUNピンしきい値とソフトスタート機能を備えているので、どのような環境でも電源システムの起動を十分に制御できることが保証されます。帰還コンパレータ出力により、大電流アプリケーションでは複数のLTC7138を並列に接続して動作させることができます。
LTC7138は、熱特性が改善された高電圧対応の16ピンMSEパッケージ（4ピン欠損型）で供給されます。
アプリケーション
- 産業用制御電源
- 医療機器
- 分散給電システム
- ポータブル機器
- バッテリ駆動装置
- 航空電子工学機器
- 自動車
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

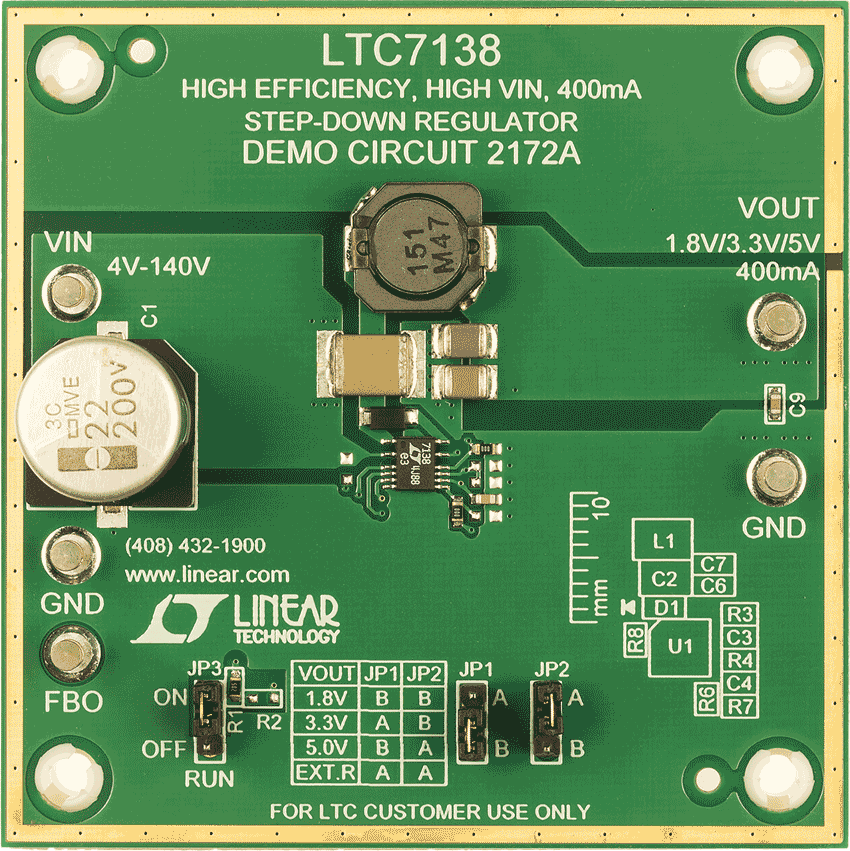

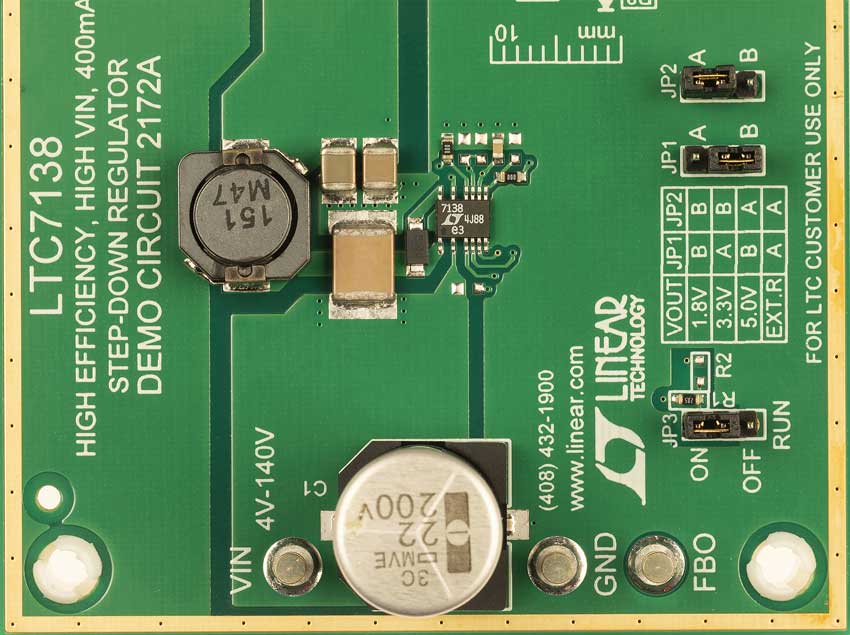

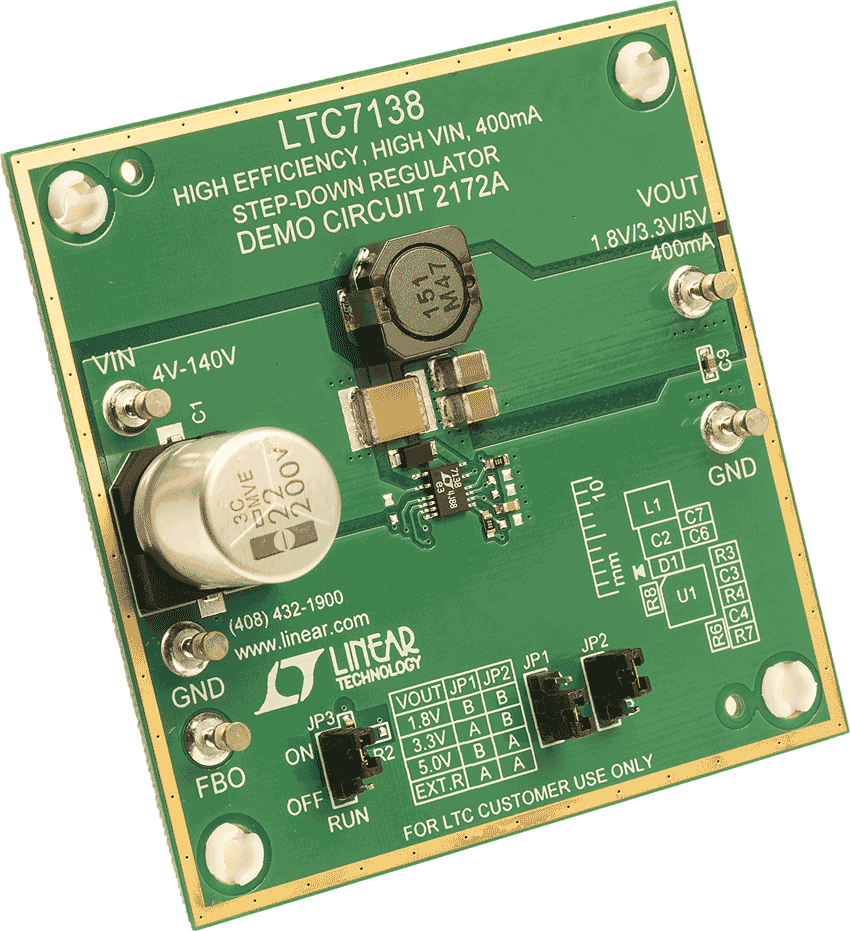

評価キット (1)
参考資料
-
R562 Reliability Data3/22/2018
-

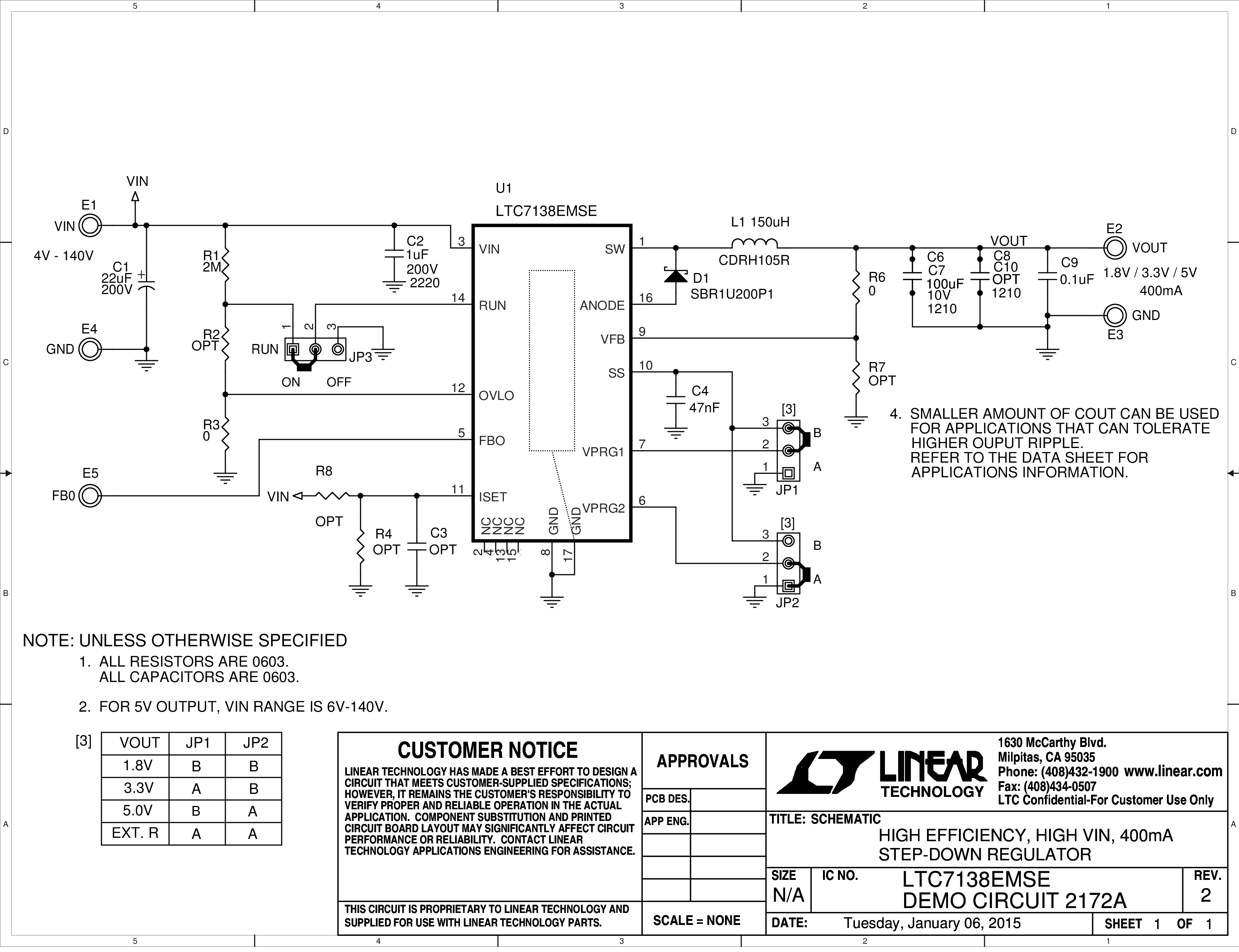

DC2172A - Demo Manual2/13/2015
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC7138
おすすめ製品
LTC7138 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC7138EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138HMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138MPMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LTC7138MPMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R562 Reliability Data |
