LTC7131-1

25Aモノリシック同期整流式DC/DC降圧コンバータとPMBusインターフェース

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$6.94
特長
  • 4.5V~20V、VIN範囲
  • 温度変化に対するトータル精度:1% VOUT
  • 単一抵抗でプログラマブルなリファレンス電圧:0.4V~3.5V
  • PMBus準拠のシリアル・インターフェース:
    • プログラマブル出力電圧マージニング:0.1%の分解能で、最大±25% VOUTまでの範囲
    • 平均およびピーク温度、電流、電圧のリードバック(25Hz更新レート)
    • 故障ステータス
  • フェーズロック可能な固定周波数(最大2MHz)
  • パワーアップ時間:1ms未満
  • オプションの外部リファレンス入力
  • 出力電圧のピン選択可能な高速マージニング
  • パワーグッド・フラグ(ピンのプログラマブル閾値とフィルタ遅延)
  • 差動リモート出力電圧検出
  • マスター・シャットダウン・モード:125μA(電源電流)
  • 2相動作用のクロック出力(50Aの負荷)

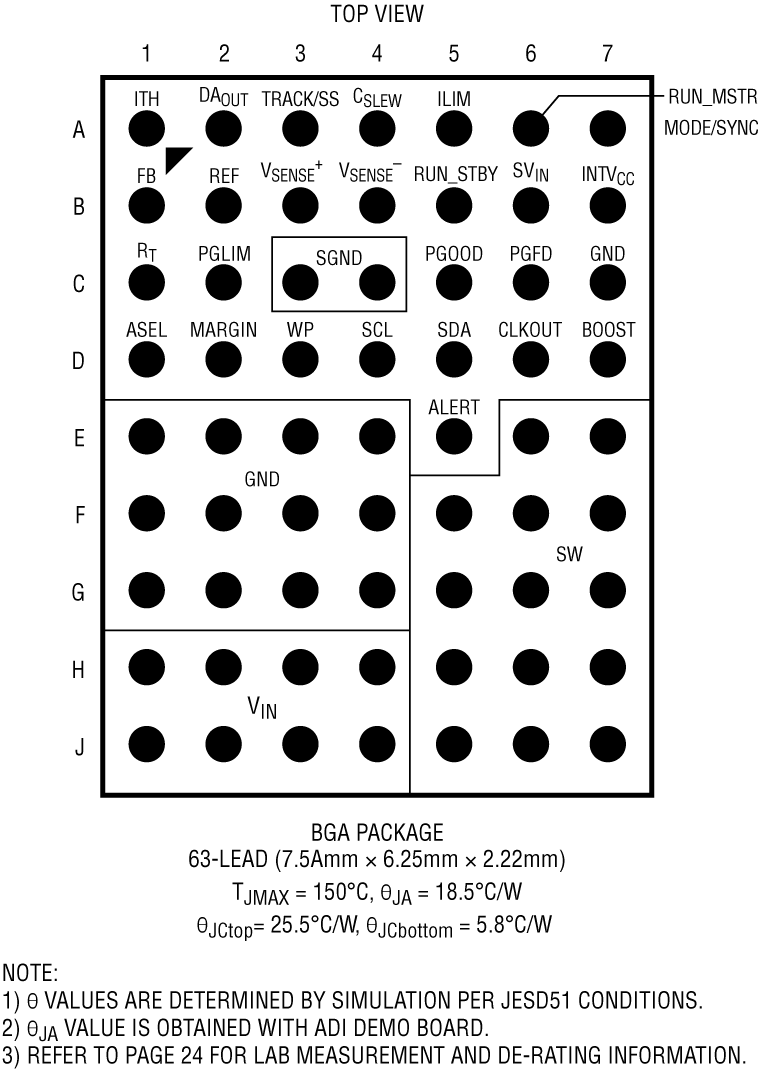

  • 熱強化型6.25mm × 7.5mm × 2.22mm BGAパッケージを採用

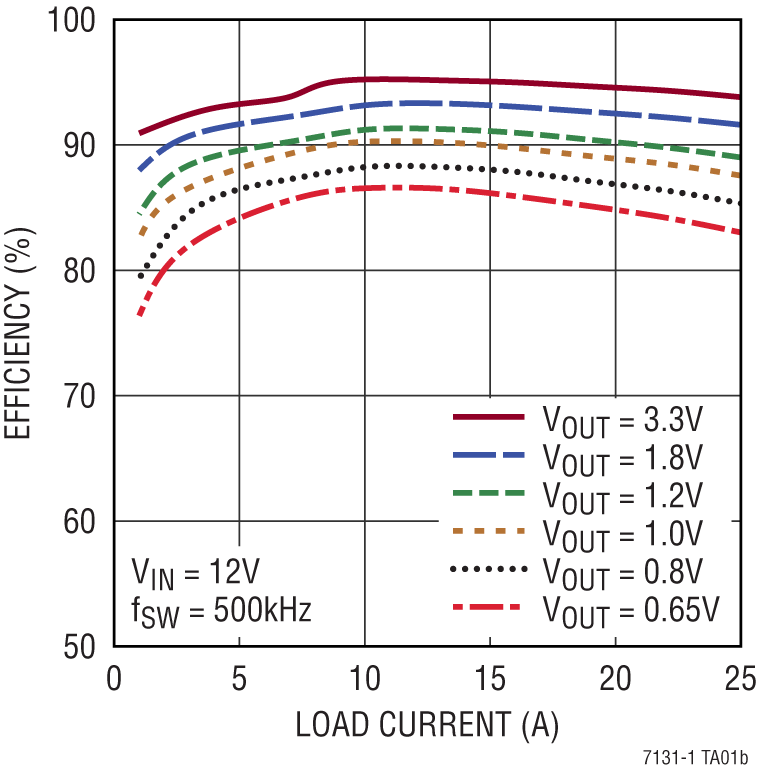

製品概要
show more Icon

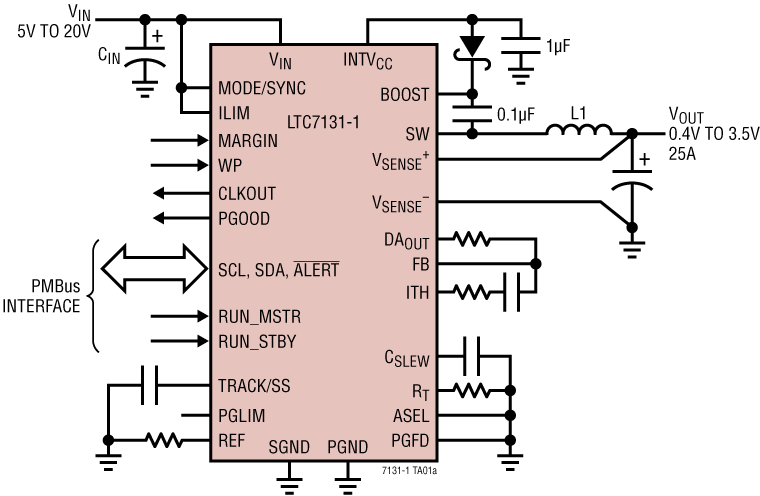

LTC7131-1は、位相ロック可能な制御されたオンタイムの電流モード・アーキテクチャを利用した、高効率の25Aモノリシック同期整流式降圧レギュレータです。電圧出力は、リファレンス入力(REF)ピンを介して、1つの外付け抵抗または外部電圧リファレンスを使用して設定できます。出力電力は、PMBus準拠シリアル・インターフェースを経由して、0.1%の分解能で最大±25%の範囲で上下にマージニングできます。また、シリアル・インターフェースを使用して、故障ステータス、時間平均(~4ms)とピークの入力電流/出力電流、入力電圧/出力電圧、温度を読み出せます。システムの設定とモニタリングは、LTpowerPlay®開発システムによってサポートされています。このアーキテクチャにより、非常に短い応答時間が実現し、高スイッチング周波数で低出力電圧をレギュレーションするために必要となる、非常に小さいオン時間での動作が可能になります。

動作周波数は、外付け抵抗で250kHz~2MHzの範囲で設定でき、ノイズの影響を受けやすいアプリケーションの場合は、同じ範囲で外部クロックと同期できます。

アプリケーション

  • インテリジェントで高エネルギー効率の電力変換
  • ASIC/FPGA/プロセッサの電力
  • ポイント・オブ・ロード変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$6.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7131RY-1#PBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2824A-A

LTC7131-1 | 25Aモノリシック同期整流式DC/DC降圧コンバータとPMBusインターフェース

zoom

DC2824A-A

LTC7131-1 | 25Aモノリシック同期整流式DC/DC降圧コンバータとPMBusインターフェース

LTC7131-1 | 25Aモノリシック同期整流式DC/DC降圧コンバータとPMBusインターフェース

製品の詳細

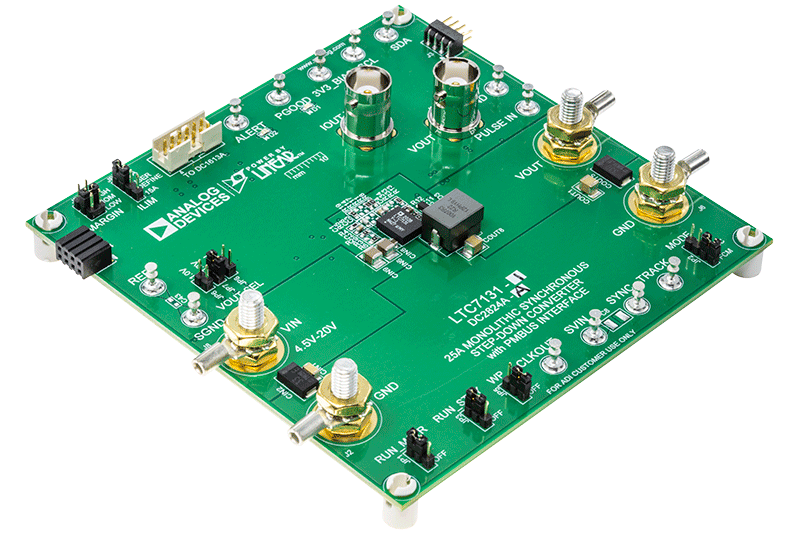

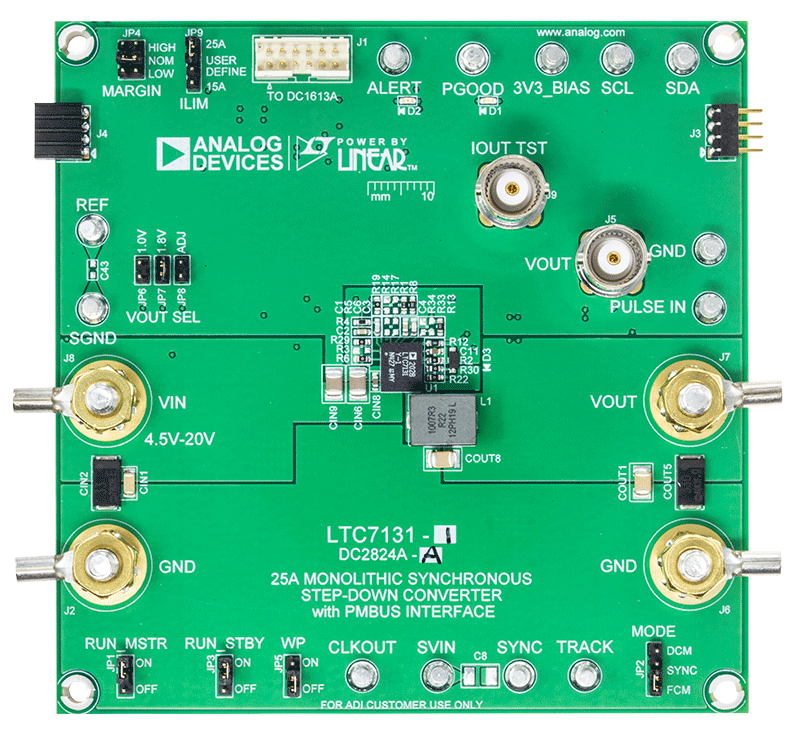

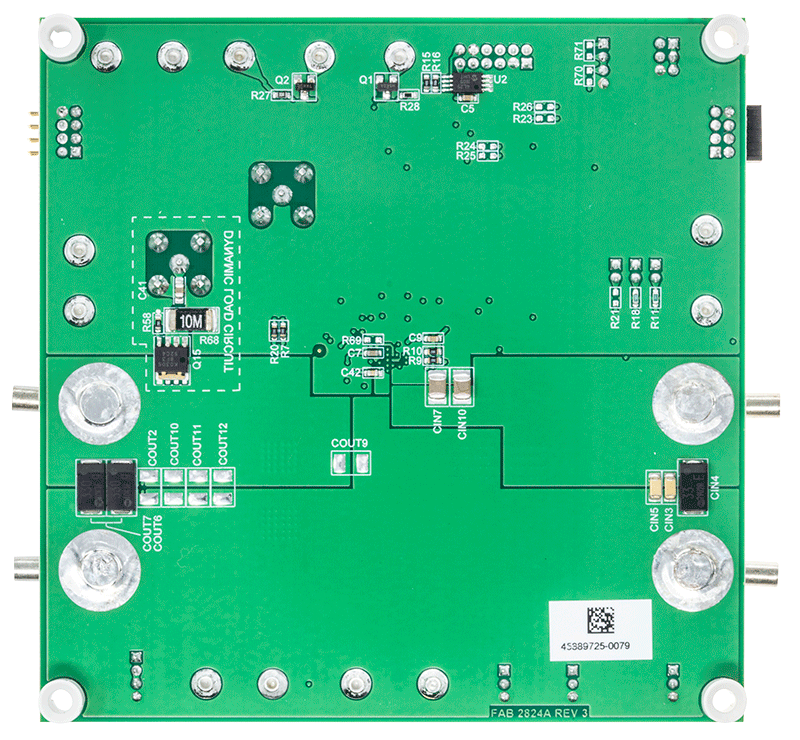

デモ回路2824A-Aは、入力電圧範囲が4.5V~20Vのシングル出力降圧コンバータであり、PMBusインターフェースを搭載した25Aモノリシック同期整流式降圧コンバータ、LTC7131-1を備えています。出力電圧は0.4Vから4Vの範囲で調整可能で、最大25Aの負荷電流を供給できます。

DC2824A-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。

この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのUSB-to-PMBusドングルDC1613Aを使用してボードに接続します。

LTpowerPlayを使用することで、故障ステータスを監視できるほか、入出力電圧、入出力電流、および内部ICダイの温度をリアルタイムに監視できます。プログラマブルなパラメータには、デバイス・アドレス、出力電圧、オン/オフ制御、および出力過電圧と出力過電流に対する故障検知応答が含まれます。

LTC7131-1のデータシートには、本部品、動作、および用途に関する詳細が記載されています。このDC2824A-A用クイック・スタート・ガイドと併せて参照してください。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
