LTC7004

新規設計に推奨

高速60Vのパススルー付きハイサイドNMOS静的スイッチ・ドライバ

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い動作時の入力電圧：最大60V
  • 1Ωのプルダウン、2.2Ωのプルアップにより、35nsの伝播遅延での高速ターンオン時間およびターンオフ時間を実現
  • 内部チャージポンプにより100%のデューティ・サイクルを実現
  • 調整可能なターンオン・スルーレート
  • ゲート・ドライバ電源電圧：3.5V～15V
  • 調整可能なVINの過電圧ロックアウト
  • 調整可能なドイラバ電源VCCの低電圧ロックアウト
  • CMOS互換入力
  • 熱特性が改善された高電圧対応の10ピンMSOPパッケージ

LTC7004は、最大60Vの入力電圧から動作する高速ハイサイドNチャネルMOSFETゲート・ドライバです。外付けNチャネルMOSFETスイッチを完全に導通するチャージポンプを内蔵しており、無制限にオンを維持することができます。

この強力なドライバは、大きいゲート容量をきわめて短い遷移時間で簡単に駆動することができ、高速ターンオン時間または高速ターンオフ時間あるいはその両方を必要とする高周波数スイッチング・アプリケーションおよび静的スイッチ・アプリケーションの両方に適合します。

LTC7004は熱特性が改善された10ピンMSOPパッケージで供給されます。


アプリケーション

  • 静的スイッチ・ドライバ
  • 負荷および電源スイッチ・ドライバ
  • 電子バルブ・ドライバ
  • 高周波数ハイサイド・ゲート・ドライバ
LTC7004
高速60Vのパススルー付きハイサイドNMOS静的スイッチ・ドライバ
LTC7004 Application Circuit LTC7004 Performance Graph LTC7004 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LT4256-1
LT4256-2
正の高電圧ホットスワップ・コントローラ
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC7004
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2750A

LTC7004EMSEデモ用ボード | ハイサイドNMOSドライバ、0V ≤ VIN ≤ 60V、IOUT最大14.5A

今すぐ購入 詳細を表示

製品詳細

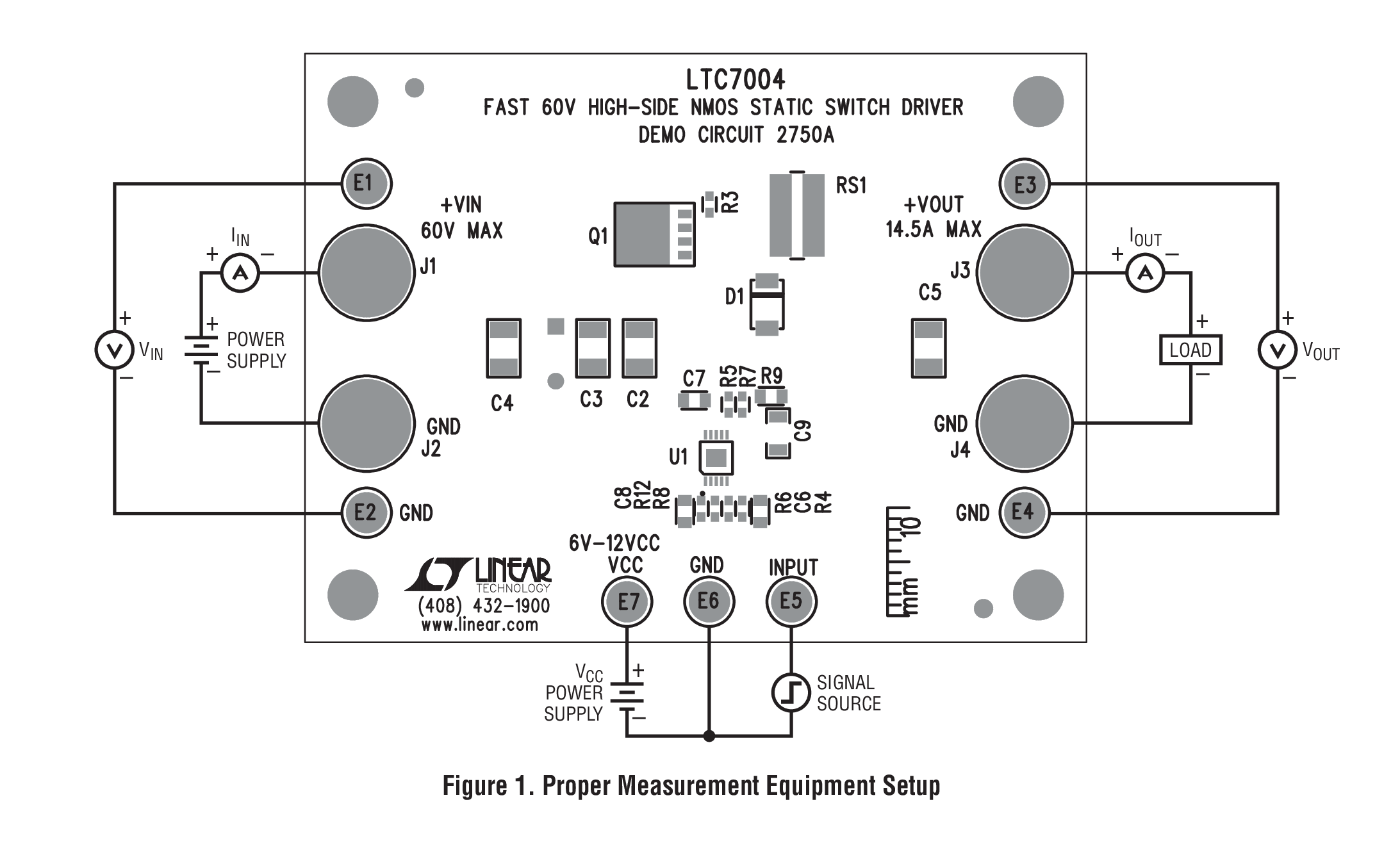

デモ回路2750AはLTC7004を使用した、60Vハイサイド・スイッチです。このデモ用ボードは、0Vから最大60Vで14.5A出力負荷を切り替えるように設計されており、短い50ns（代表値）の伝搬遅延、短い切り替え時間（<10ns）、100%デューティ・サイクル動作を実現します。
DC2750A
LTC7004EMSEデモ用ボード | ハイサイドNMOSドライバ、0V ≤ VIN ≤ 60V、IOUT最大14.5A

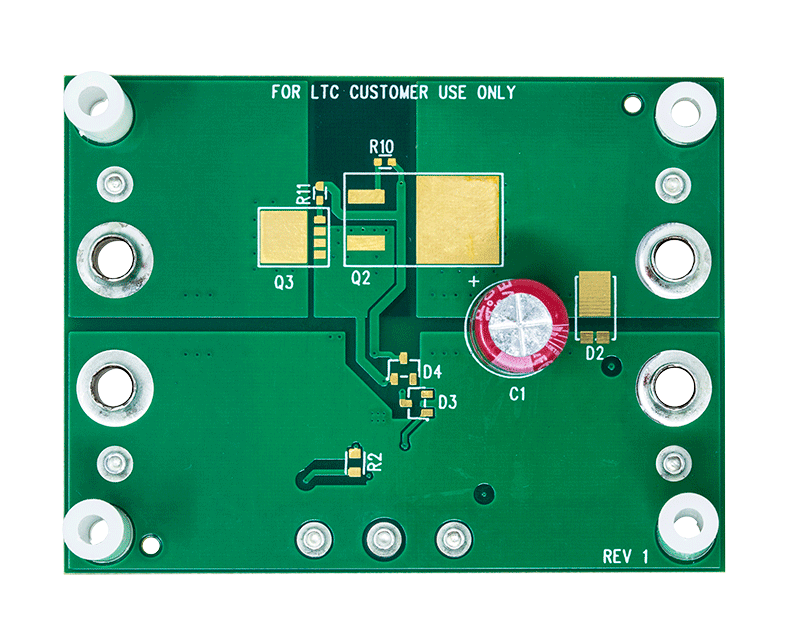

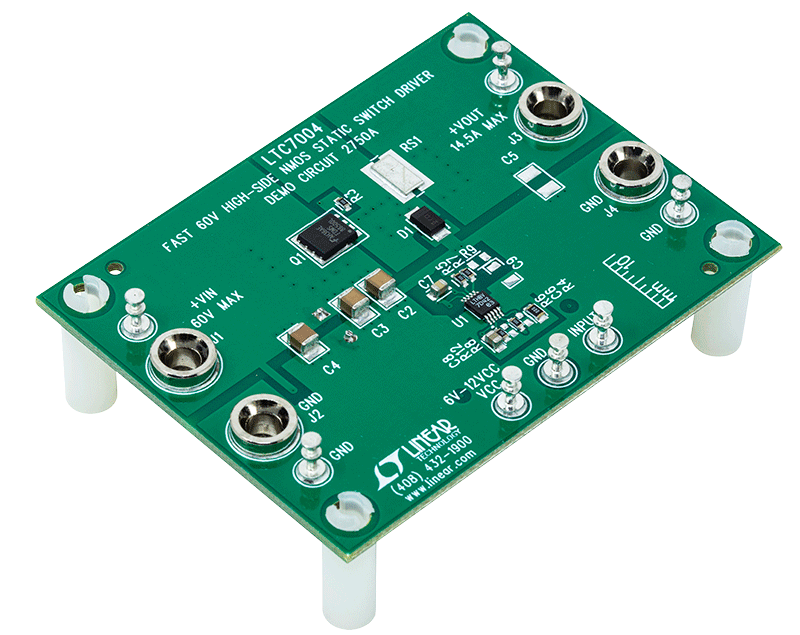

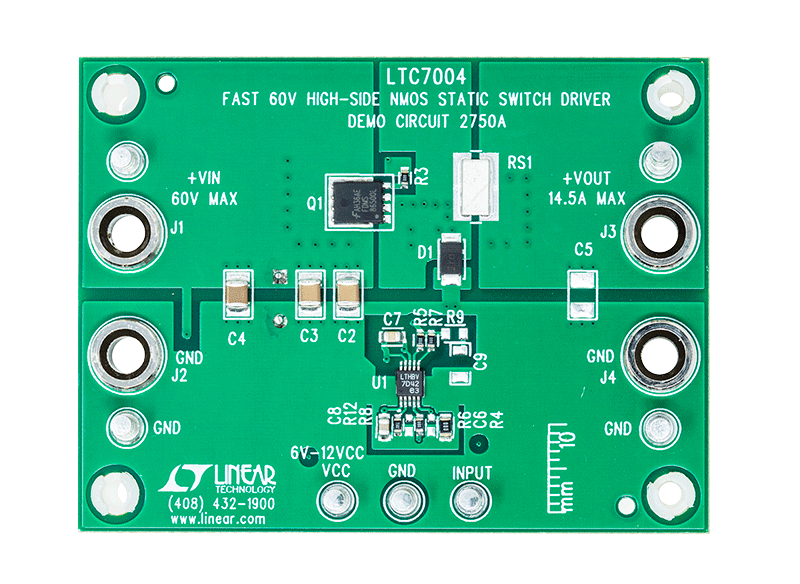

DC2750A Evaluation Board DC2750A Evaluation Board - Top View DC2750A Evaluation Board - Bottom View DC2750A
