製品概要

機能と利点

  • 広い動作時の入力電圧:3.5V~60V

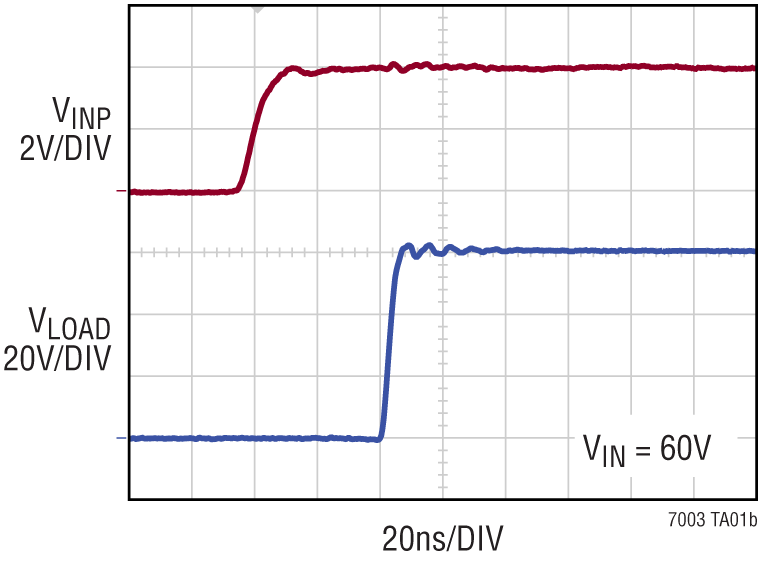

  • 1Ωのプルダウン、2.2Ωのプルアップにより、35nsの伝播遅延での高速ターンオン時間およびターンオフ時間を実現
  • 内部チャージポンプにより100%のデューティ・サイクルを実現
  • 短絡保護
  • 調整可能な電流作動しきい値
  • 電流モニタ出力
  • 自動再起動タイマ
  • オープンドレインのフォルト・フラグ
  • 調整可能なターンオン・スルーレート
  • ゲート・ドライバ電源電圧: 3.5V~15V
  • 調整可能なVIN低電圧ロックアウトおよび過電圧ロックアウト
  • 調整可能なドライバ電源VCCの低電圧ロックアウト
  • 低シャットダウン電流:1μA
  • CMOS互換入力

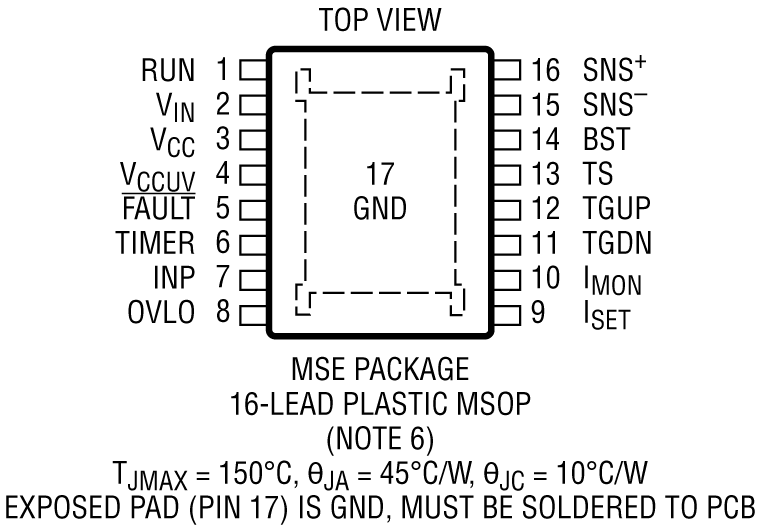

  • 熱特性が改善された高電圧対応の16ピンMSOPパッケージ

製品概要

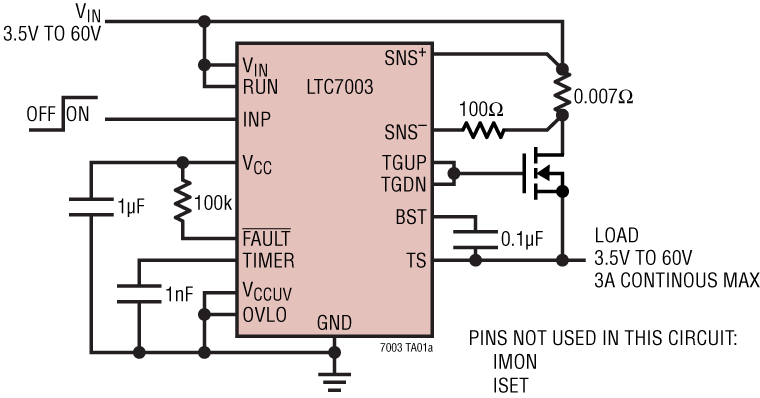

LTC7003は、最大60Vの入力電圧から動作する高速ハイサイドNチャネルMOSFETゲート・ドライバです。外付けNチャネルMOSFETスイッチを完全に導通するチャージポンプを内蔵しており、無制限にオンを維持することができます。

この強力なドライバは、大きいゲート容量をきわめて短い遷移時間で簡単に駆動することができ、高速ターンオン時間または高速ターンオフ時間あるいはその両方を必要とする高周波数スイッチング・アプリケーションおよび静的スイッチ・アプリケーションの両方に適合します。

スイッチ電流がプリセットされたレベルを超えたことを内部コンパレータが検出すると、フォルト・フラグがアサートされ、外付けタイミング・コンデンサによって設定された期間の後にスイッチがオフします。冷却期間後、LTC7003は自動的に再試行します。

LTC7003は熱特性が改善された16ピンMSOPパッケージで供給されます。


アプリケーション

  • 静的スイッチ・ドライバ
  • 負荷および電源スイッチ・ドライバ
  • 電子バルブ・ドライバ
  • 高周波数ハイサイド・ゲート・ドライバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

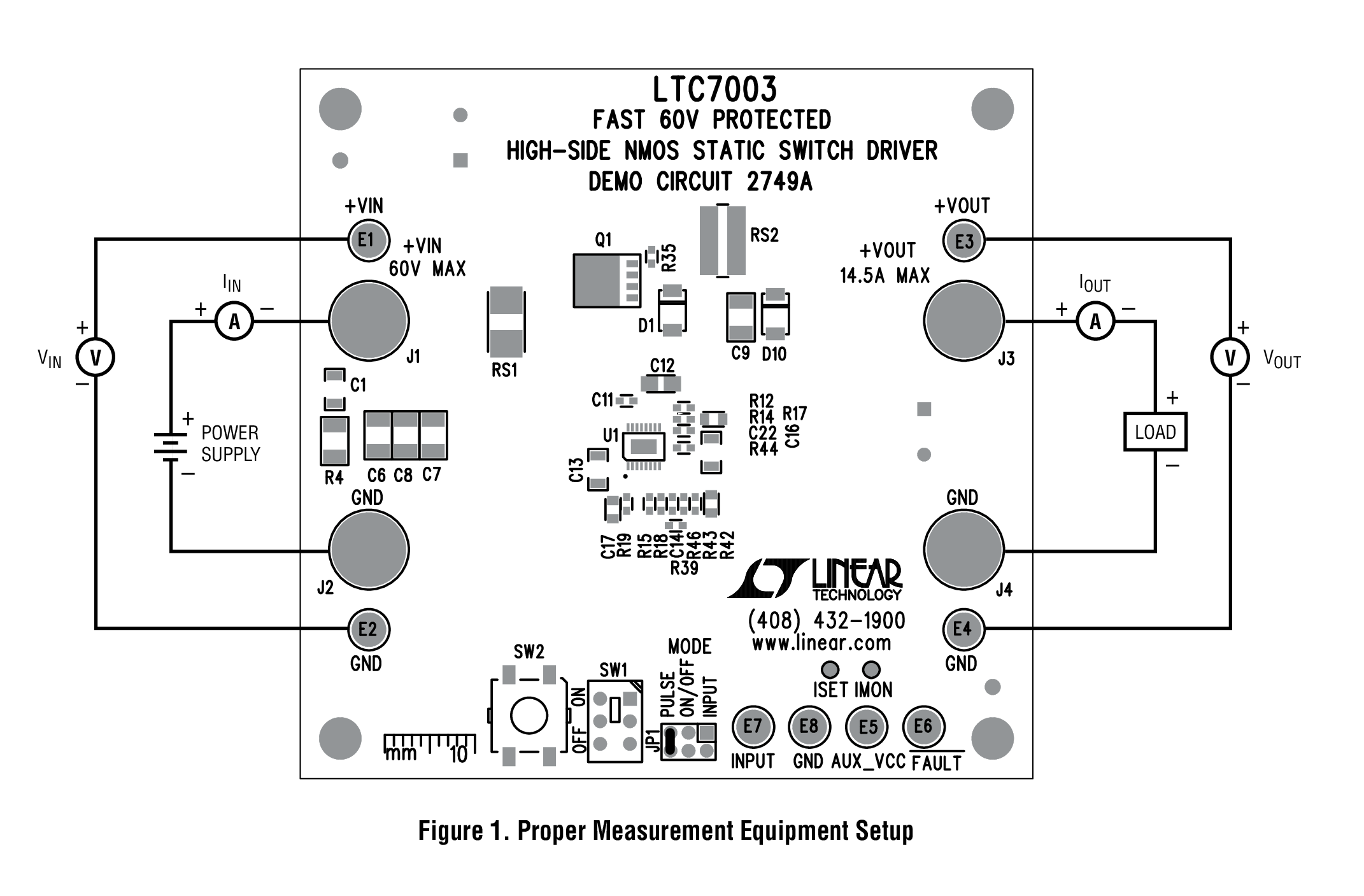

評価キット (1)
