特長
- 最大 15 個の直列バッテリ・セルを測定
- 最大合計測定誤差: 2.2 mV
- スタック可能なアーキテクチャで高電圧システムをサポート
- 内蔵 isoSPI™ インターフェース
- 1Mb の孤立シリアル通信
- 単一のツイスト・ペアを使用（最大 100 メートル）
- 低い EMI 感度および EMI 放射
- 双方向により破損ワイヤを保護
- 245µs でシステム内のすべてのセルを測定
- 電圧と電流の同期測定
- 16ビット、デルタシグマ ADC、プログラマブル 3 次ノイズ・フィルタ付き
- ISO 26262 準拠システム用に設計
- プログラマブルなパルス幅変調による最大 200mA（最大値）のパッシブ・セル・バランシング
- 9 個の汎用デジタル I/O またはアナログ入力
- 温度やその他センサー入力
- I2C または SPI マスタとして設定可能
- スリープ・モード電源電流: 6µA
- 64 ピン eLQFP パッケージ
- オートモーティブ・アプリケーション向けにAEC-Q100規格準拠
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

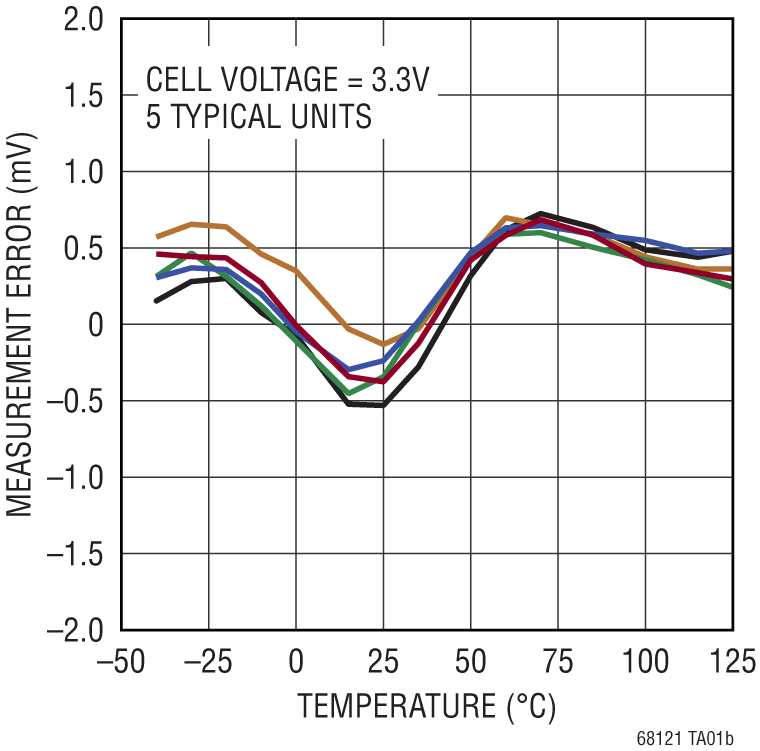

LTC6812-1 は、合計測定誤差 2.2mV 未満で最大 15 個の直列接続されたバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6812-1 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリケミストリーに適しています。15 個すべてのセルを 245µs で測定することができ、またデータ・アクイジション・レートを下げて、高いノイズ低減効果の選択も可能です。
複数の LTC6812-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各 LTC6812-1 は、RF の影響を受けない、高速長距離通信用の isoSPI インターフェースを搭載しています。複数のデバイスを接続するには、デイジー・チェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。このデイジー・チェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。
LTC6812-1 はバッテリ・スタックまたは孤立した電源から直接給電できます。LTC6812-1 には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。その他の機能として、オンボード 5 V レギュレータ、9 個の汎用 I/O ライン、消費電流が 6µA に低減するスリープ・モードがあります。
アプリケーション
- 電気自動車およびハイブリッド電気自動車
- バックアップ・バッテリ・システム
- グリッド蓄電システム
- 高出力携帯機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6812-1
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
736.92 K
629.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC6812HLWE-1#3ZZPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6812HLWE-1#3ZZTRPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6812ILWE-1#3ZZPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6812ILWE-1#3ZZTRPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
- LTC6812HLWE-1#3ZZPBF
- ピン／パッケージ図
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6812HLWE-1#3ZZTRPBF
- ピン／パッケージ図
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6812ILWE-1#3ZZPBF
- ピン／パッケージ図
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6812ILWE-1#3ZZTRPBF
- ピン／パッケージ図
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 1, 2022
- 22_0159
LTC6812-1 and LTC6813-1 Assembly Site Second Source (UTAC)
LTC6812HLWE-1#3ZZPBF
製造中
LTC6812HLWE-1#3ZZTRPBF
製造中
LTC6812ILWE-1#3ZZPBF
製造中
LTC6812ILWE-1#3ZZTRPBF
製造中
7 19, 2019
- 19_0141
LTC6812-1 Die Revision and Datasheet Change.
LTC6812HLWE-1#3ZZPBF
製造中
LTC6812HLWE-1#3ZZTRPBF
製造中
LTC6812ILWE-1#3ZZPBF
製造中
LTC6812ILWE-1#3ZZTRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 1, 2022
- 22_0159
LTC6812-1 and LTC6813-1 Assembly Site Second Source (UTAC)
LTC6812HLWE-1#3ZZPBF
製造中
LTC6812HLWE-1#3ZZTRPBF
製造中
LTC6812ILWE-1#3ZZPBF
製造中
LTC6812ILWE-1#3ZZTRPBF
製造中
7 19, 2019
- 19_0141
LTC6812-1 Die Revision and Datasheet Change.
LTC6812HLWE-1#3ZZPBF
製造中
LTC6812HLWE-1#3ZZTRPBF
製造中
LTC6812ILWE-1#3ZZPBF
製造中
LTC6812ILWE-1#3ZZTRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 4
DC3036A
LTC6812-1デモ用ボード | 15チャンネル・バッテリスタック・モニタ、デイジーチェーン・インターフェース付き
製品の詳細

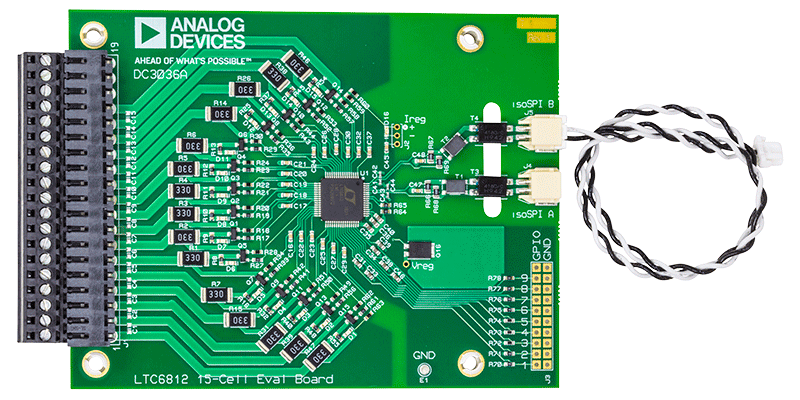

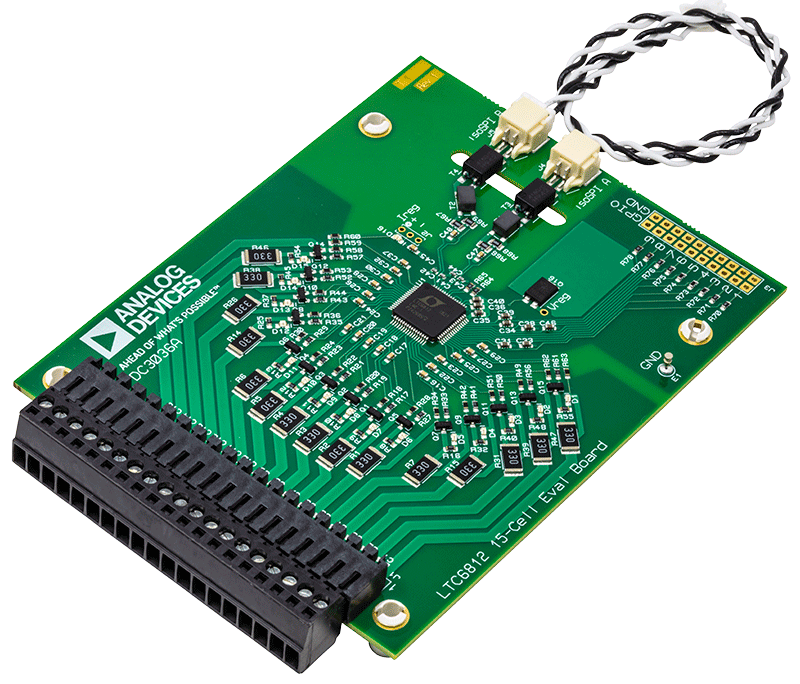

デモ用回路3036Aは、15チャンネル・バッテリスタック・モニタLTC6812-1を使用しています。2線式分離シリアル・インターフェース（isoSPI™）で複数のボードをリンクし、スタックの多数のセルを監視できます。DC3036Aデモ用ボードには反転isoSPIが使用されており、冗長な通信パスを実現できます。PCB、部品、およびDuraClikコネクタは、低いEMI感度およびEMI放射向けに最適化されています。
DC3036Aは、DC2792Bデュアル・マスタisoSPIをDC2026 Linduino® Oneと接続することでPCと通信できます。DC2026でバッテリ・スタック・モニタのICを制御し、USBシリアル・ポート経由でデータを受信するには、「スケッチ」と呼ばれる適切なプログラムをロードする必要があります。DC2026Cには、isoSPIに変換され、DC3036A isoSPIポート（J4またはJ5コネクタ）に接続できる標準SPIインターフェースが装備されています。DC2792B付属ボードには、可逆操作に対応するための2つのSPI-isoSPIチャンネルが装備されています。
資料
DC2792B
LTC6820 Demo Board | Dual Master isoSPI Adapter
製品の詳細

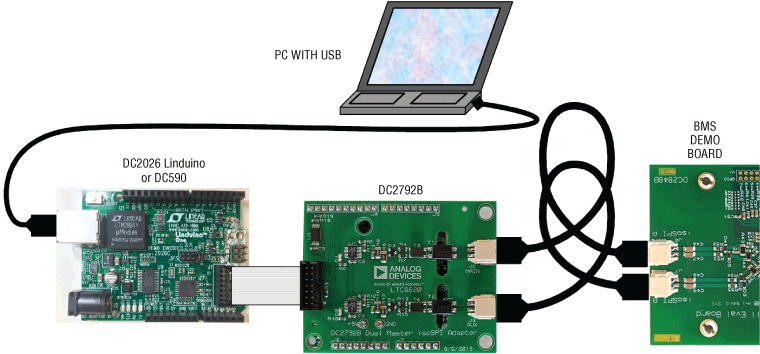

The demonstration circuit DC2792B is an SPI serial to dual-port isoSPI adapter that uses a pair of multiplexed LTC6820 isoSPI transceivers and miniaturized isoSPI connectors (2 contact DuraClik). The board can functionally replace a DC1941 in cases where isoSPI battery-management (BMS) devices are being evaluated, but provides a second isoSPI master to exercise the reversible isoSPI feature where available. The SPI interface can be provided via the legacy 14-contact ribbon cable from either a DC590 or DC2026 USB adapter, or directly installed on the DC2026 as a Linduino shield. The two isoSPI ports are MAIN and AUXiliary, with activity of each indicated by blue LEDs. For use in place of DC1941 or non-reversible isoSPI networks, the MAIN port must be used. Power for the DC2792B comes indirectly from the USB port of the host computer, via the USB to serial adapter being used.
資料
DC2792A
製造中止：LTC6820デモ用ボード | デュアル・マスタisoSPIアダプタ
製品の詳細
この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC2792Bです。

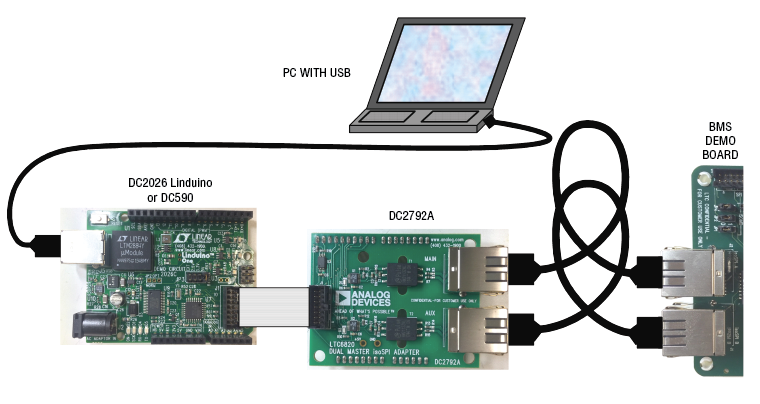

デモ回路DC2792Aは、SPIシリアルとデュアルポートisoSPI間をつなぐアダプタで、マルチプレクスされたLTC6820 isoSPIトランシーバーのペアを使用します。このボードは、isoSPIバッテリ管理（BMS）デバイスを評価する場合に、DC1941の代わりに使用することができますが、利用可能な場合には、反転isoSPI機能を実行するための第2のisoSPIマスタとしても機能します。SPIインターフェースは、DC590またはDC2026のいずれかのUSBアダプタから、従来の14ピン・リボン・ケーブルを介して提供することも、Linduino「シールド」としてDC2026に直接取り付けることもできます。メインおよび補助の2つのisoSPIポートがあり、それぞれのアクティビティが青色のLEDで示されます。DC1941の代わりに使用する場合は、メイン・ポートを使用する必要があります。DC2792Aの電源は、ホスト・コンピュータのUSBポートから、USBシリアル変換アダプタを介して間接的に供給されます。
資料
DC2350A-A
LTC6812-1 デモ・ボード | 15 チャンネル・バッテリ・スタック・モニタ、デイジーチェーン・インターフェース付き
製品の詳細
デモ回路2350Aは、最大15個のセルに対応するモニタLTC6812-1（DC2350A-Aの場合）、最大18個に対応するLTC6813-1（DC2350A-Bの場合）を搭載したマルチセル・バッテリ・スタック・モニタです。2線式分離シリアル・インターフェース（isoSPI）で複数のボードをリンクし、スタックの任意の数のセルを監視できます。また、このデモ回路には逆向きにできるisoSPIが使用されており、完全に冗長な通信パスを実現できます。
DC2350は、DC2026 Linduino® Oneと直接接続することでPCと通信できます。DC2026でバッテリ・スタック・モニタのICを制御し、USBシリアル・ポート経由でデータを受信するには、「スケッチ」と呼ばれる適切なプログラムをロードする必要があります。DC2792/DC1941をDC2026に接続すると、完全に絶縁されたisoSPIインターフェースをDC2350に提供できます。
資料
ツールおよびシミュレーション 1
Linduino 1
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
