DC2792A
製造中止：LTC6820デモ用ボード | デュアル・マスタisoSPIアダプタ
トップへ
製品概要
製品概要
この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC2792Bです。

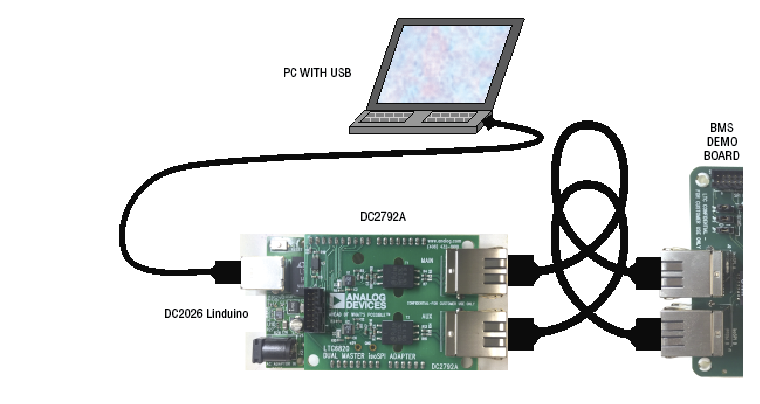

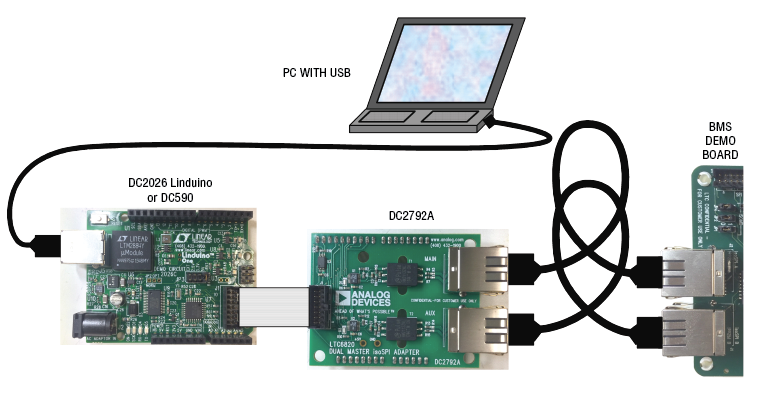

デモ回路DC2792Aは、SPIシリアルとデュアルポートisoSPI間をつなぐアダプタで、マルチプレクスされたLTC6820 isoSPIトランシーバーのペアを使用します。このボードは、isoSPIバッテリ管理（BMS）デバイスを評価する場合に、DC1941の代わりに使用することができますが、利用可能な場合には、反転isoSPI機能を実行するための第2のisoSPIマスタとしても機能します。SPIインターフェースは、DC590またはDC2026のいずれかのUSBアダプタから、従来の14ピン・リボン・ケーブルを介して提供することも、Linduino「シールド」としてDC2026に直接取り付けることもできます。メインおよび補助の2つのisoSPIポートがあり、それぞれのアクティビティが青色のLEDで示されます。DC1941の代わりに使用する場合は、メイン・ポートを使用する必要があります。DC2792Aの電源は、ホスト・コンピュータのUSBポートから、USBシリアル変換アダプタを介して間接的に供給されます。
関連資料
-
DC2792A - Schematic2019/04/19PDF234 K
-
DC2792A - Demo Manual (Rev. 0)2019/06/11PDF407 K
-
DC2792A - Design Files2019/04/19ZIP1 M
