LTC6419
新規設計に推奨デュアル10GHz GBW、1.1nV/√Hz 差動アンプ/ADCドライバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$11.82
製品情報
- 利得帯域幅積：10GHz
- SFDR：100MHz、2VP-Pで85dB
- 入力ノイズ密度：1.1nV/√Hz
- チャネル・セパレーション：100MHzで95dB
- 入力範囲にグランドが含まれる
- 外付け抵抗で利得を設定（最小1V/V）
- 差動スルーレート：3300V/μs
- 電源電流（1アンプ当たり）：52mA
- 電源電圧範囲：2.7V ～5.25V
- 完全差動入出力
- 調整可能な出力同相電圧
- 低消費電力シャットダウン
- 小型20ピン4mm×3mm×0.75mm LGAパッケージ
LTC6419は、超高速、低歪みのデュアル差動アンプです。その入力同相範囲にはグランドが含まれているため、グランドを基準にしたシングルエンドまたは差動入力信号が、DC結合、レベルシフト、および変換されて、A/Dコンバータを差動で駆動することができます。
利得抵抗および帰還抵抗が外付けであるため、利得および周波数応答を、各アプリケーションに合わせて正確に調整することができます。例えば、特定の時間領域アプリケーションでは望ましい、オーバーシュートが発生しない構成で、アンプを外部から補償することができます。
LTC6419は、差動利得1で安定します。これにより、利得が不要なアプリケーションで、低出力ノイズを実現することができます。各アンプには52mAの電源電流が流れ、電流消費量を1アンプ当たり100μAに抑える独立したシャットダウン・ピンがあります。
LTC6419は4mm×3mmの小型20ピンLGAパッケージで供給され、–40°C～125°Cの温度範囲で動作します。
アプリケーション
- 広帯域I/Qアンプ
- デュアル差動A/Dコンバータ・ドライバ
- 高速データ収集カード
- 自動テスト装置
- 時間領域反射測定
- 通信レシーバ
ドキュメント
データシート 2
信頼性データ 1

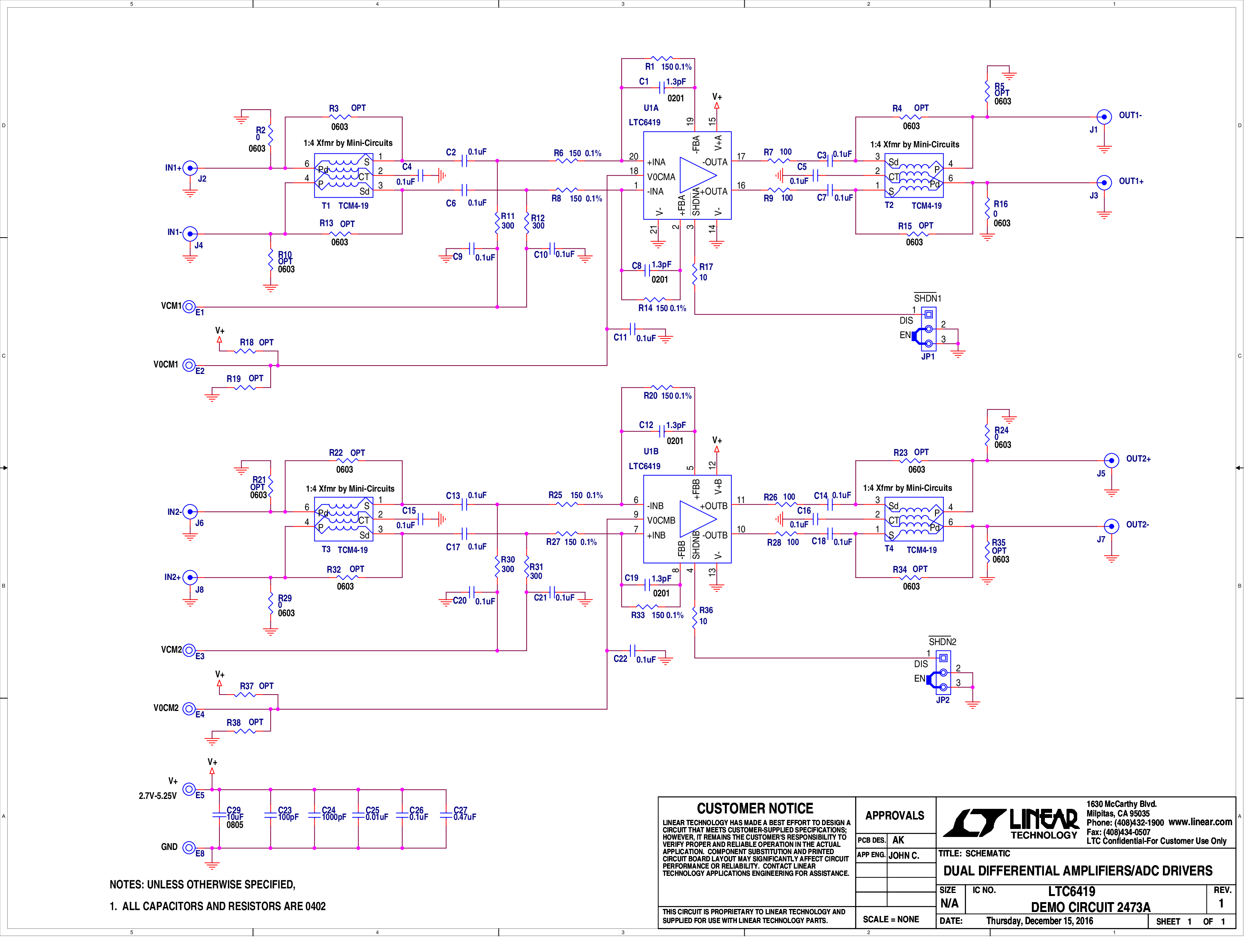

ユーザ・ガイド 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC6419HV#PBF | 20-Lead LQFN (4mm x 3mm x 0.75mm w/ EP) | ||
| LTC6419IV#PBF | 20-Lead LQFN (4mm x 3mm x 0.75mm w/ EP) |
