製品概要
機能と利点
- -3dB小信号帯域幅：2GHz
- ±0.1dB帯域幅：300MHz
- 出力ノイズ：1.8nV/√Hz
- 140MHzでの等価OIP3：46.25dBm
- 最大300MHzまでの等価OIP3：40.25dBm
- 140MHz、2VP-P出力でのHD2/HD3：-81dBc/-72dBc
- 140MHz、2VP-Pの合成出力でのIM3：-84.5dBc
- 300MHz、2VP-P出力でのHD2/HD3：-74dBc/-67.5dBc
- 300MHz、2VP-Pの合成出力でのIM3：-72.5dBc
- 回復が速い高速の出力クランプを設定可能
- DC結合された信号経路
- 2.7V～3.9V電源で動作
- 低消費電力：3.6Vで150mW
- 2mm×3mm 10ピンDFNパッケージ
製品概要
LTC6416は、極めて低い出力ノイズと300MHzを超えても優れた直線性で16ビットADCをドライブする差動ユニティゲイン･バッファです。差動入力インピーダンスが12kΩなので、入力に1:4または1:8のトランスを使用してさらにシステム利得を上げることができます。
LTC6416は外付けのバイアス部品や利得設定部品を使用せず、フロースルー･ピン配置を採用しているので、非常に使いやすいデバイスです。このデバイスはDC結合可能で、同相出力オフセットが-40mVです。入力信号がAC結合されている場合、LTC6416の入力ピンは内部でバイアスされて、VCMピンの電圧で設定される出力同相電圧を供給します。
さらに、LTC6416は、出力信号振幅を制限するためにリカバリが速い高速クランプ回路を搭載しています。最大出力振幅を得ることができるように、クランプ電圧の”Ｈ”と”Ｌ”の両方が内部でバイアスされていますが、CLLOピンとCLHIピンを介してユーザが設定することも可能です。
消費電流は公称42mAで、2.7V～3.9Vの電源電圧で動作します。
10ピン3mm×2mm DFNパッケージで供給されます。ピン配置は、リニアテクノロジーの高速12、14および16ビットADCに隣接して配置できるように最適化されています。
アプリケーション
- 差動ADCドライバ
- IFサンプリング･レシーバ
- インピーダンス･トランス
- SAWフィルタ･インタフェース
- CCDバッファ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R532 Reliability Data3/26/2018
-

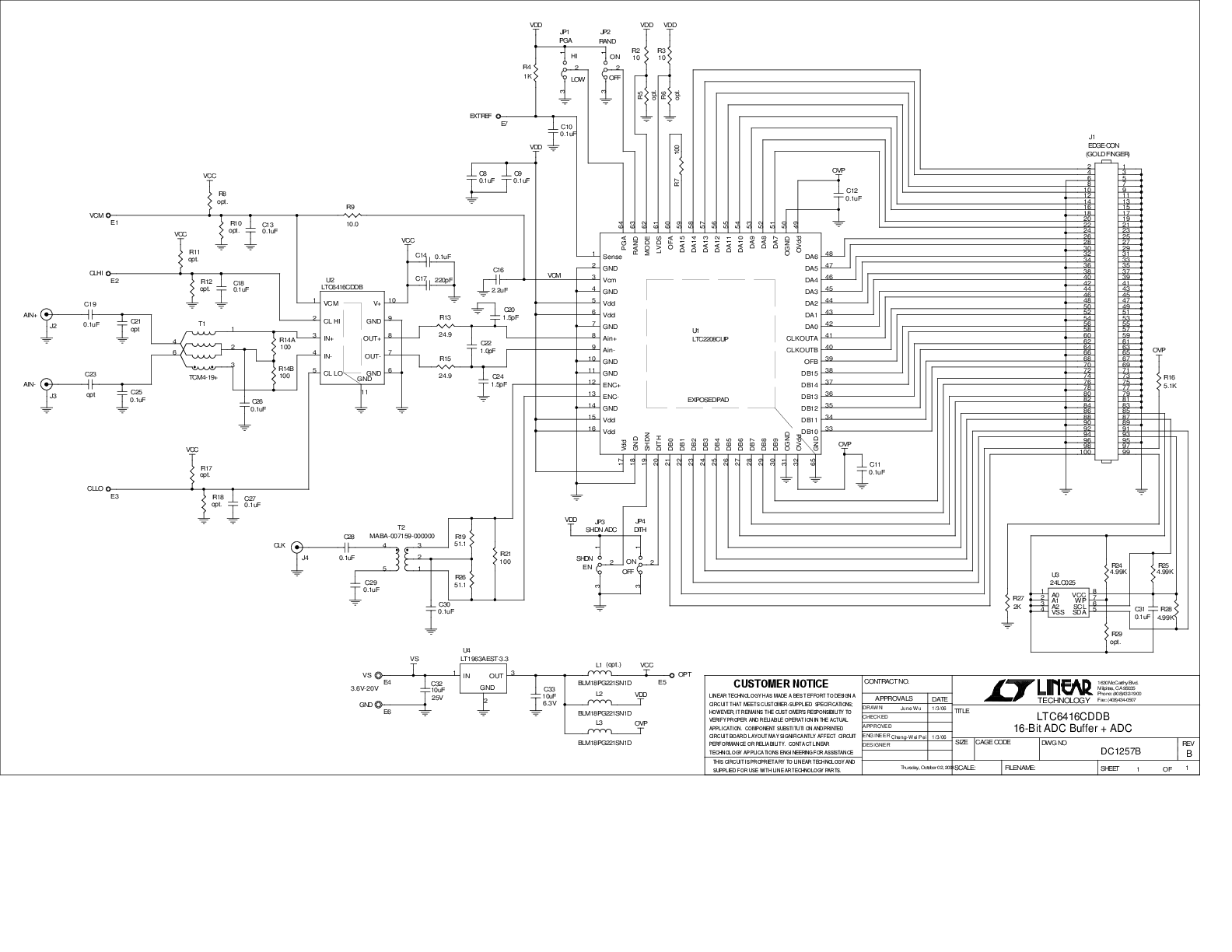

DC1257B - Demo Manual8/23/2012
-

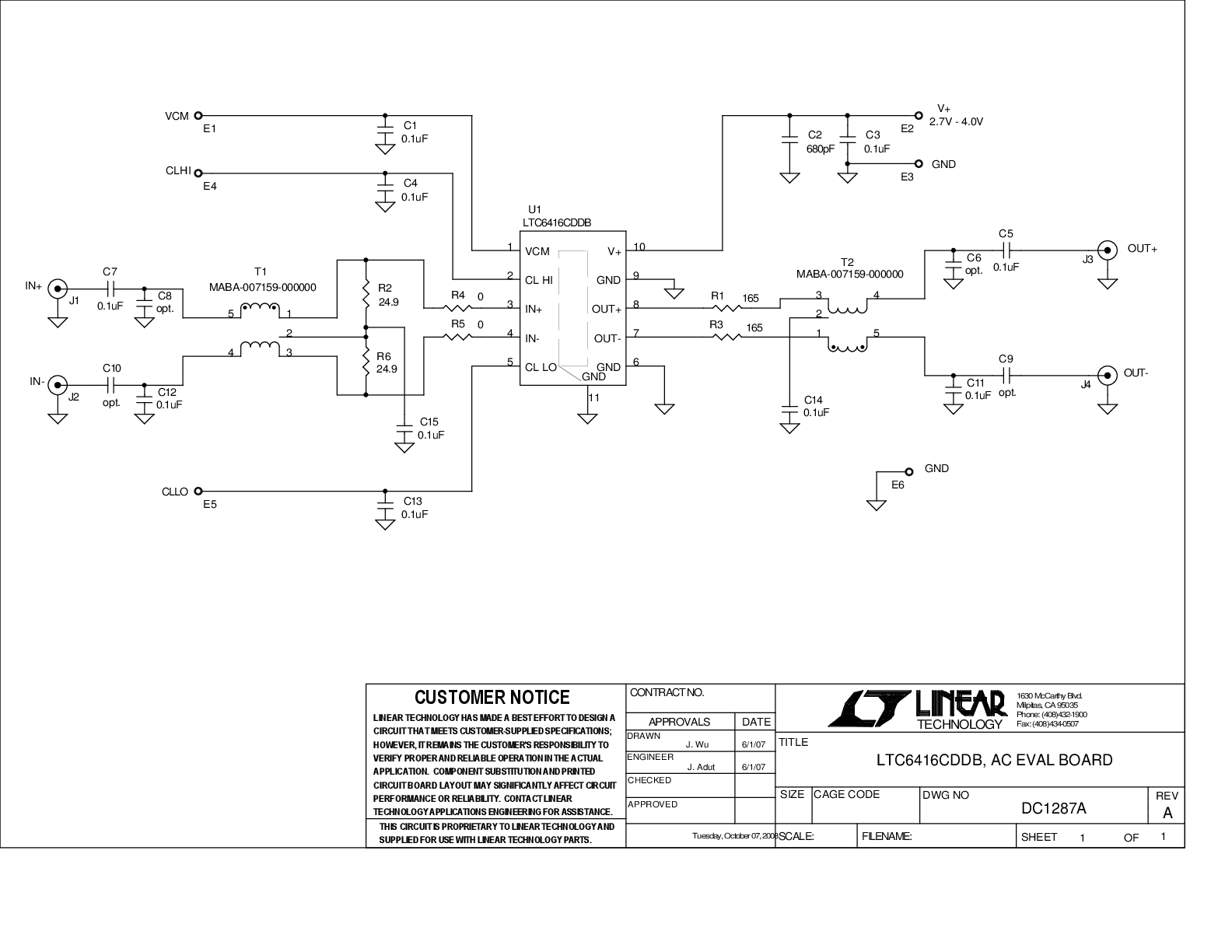

DC1287A - Demo Manual9/24/2009
-
