製品概要
機能と利点
- 単一電源で真のゼロまでの出力振幅
- ノイズ密度：2.3nV/√Hz
- 高速セトリング時間：150ns（16ビット、4Vステップ）
- 3MHz帯域幅のSNR：110dB
- 低歪み（HD2/HD3）：-103dBc/-109dBc（4VP-P出力、40kHz）
- 低いオフセット電圧：250μV（最大）
- 低消費電力のシャットダウン：350μA（最大）
- 3mm × 3mm 8ピンDFNおよび8ピンMSOP パッケージ
製品概要
LTC6360は、逐次比較型（SAR）ADCのドライブに適した、超低ノイズ、高精度高速アンプです。LTC6360は、全出力ノイズが2.3nV/√Hz、および16ビット・レベル（AV = 1）へのセトリング時間が150nsという特長を備えています。
5V単一電源から電力を供給されているときに、アンプの出力は高直線性を維持しながら0Vまで振幅できます。これは、負電圧を発生してアンプの出力段をバイアスし、許容負電圧振幅を上げる超低ノイズのチャージポンプを内蔵することにより可能にしています。
LTC6360は3mm × 3mmの小型8ピン・リードレスDFNパッケージと露出パッド付き8ピンMSOPパッケージで供給され、-40°C～125°Cの温度範囲で動作します。
アプリケーション
- 16ビットおよび18ビットSAR ADCドライバ
- 高速バッファ・アンプ
- 低ノイズ信号処理
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (9)
参考資料
-
R560 Reliability Data3/23/2018
-
DC1796A - Demo Manual6/21/2012
-

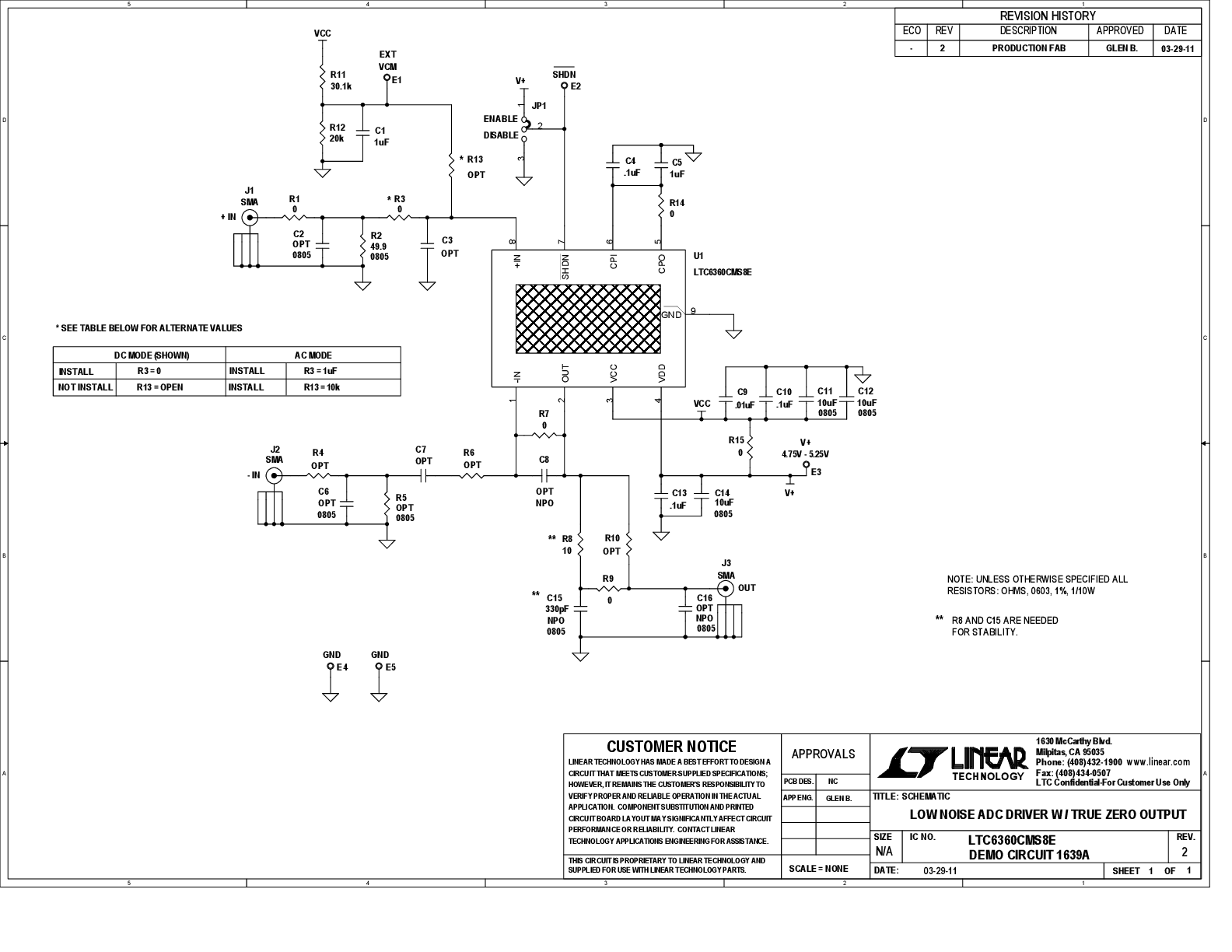

DC1639A - Demo Manual9/12/2011
-
SAR ADC Drivers8/29/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC6360
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
おすすめ製品
LTC6360 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6360CDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360CDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360CMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6360CMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6360HDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360HDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360HMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6360HMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6360IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6360IMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6360IMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R560 Reliability Data |
