LTC2369-18

SNRが96.5dBの18ビット、1.6Msps、擬似差動ユニポーラSAR ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.32
特長
  • スループット・レート:1.6Msps
  • INL:±2.5LSB (最大)
  • ミッシングコードのない18ビット分解能を保証
  • 低消費電力:1.6Mspsで18mW、1.6kspsで18μW

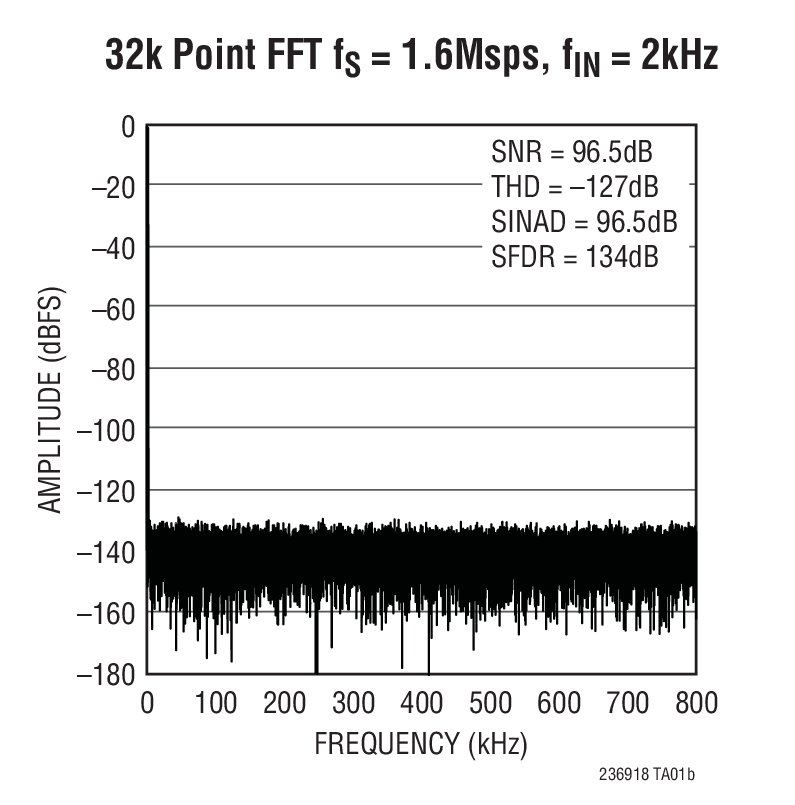

  • SNR:標準96.5dB(fIN = 2kHz)
  • THD:標準-120dB(fIN = 2kHz)
  • 125°Cまでの動作を保証
  • 2.5V電源
  • 擬似差動ユニポーラ入力範囲:0V~VREF
  • VREF 入力範囲:2.5V~5.1V
  • パイプライン遅延なし、サイクル待ち時間なし
  • I/O電圧:1.8V~5V
  • デイジーチェーン・モードを備えたSPI互換シリアルI/O
  • 入力変換クロック

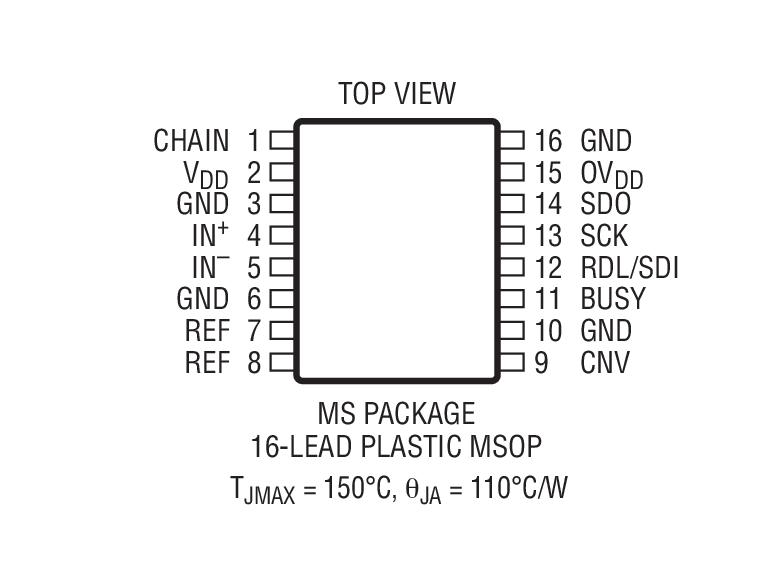

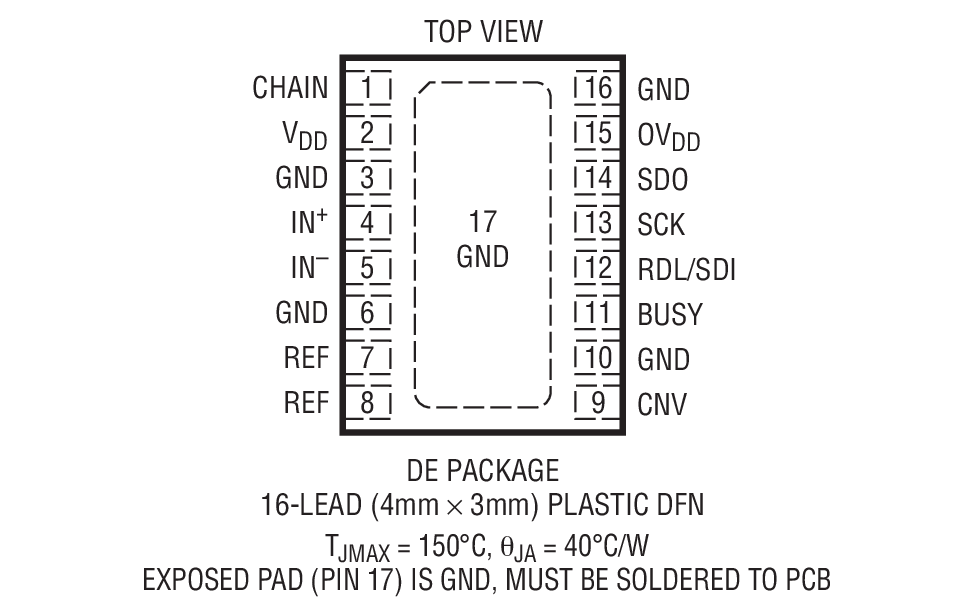

  • 16ピンMSOPおよび4mm × 3mm DFN パッケージ
製品概要
show more Icon

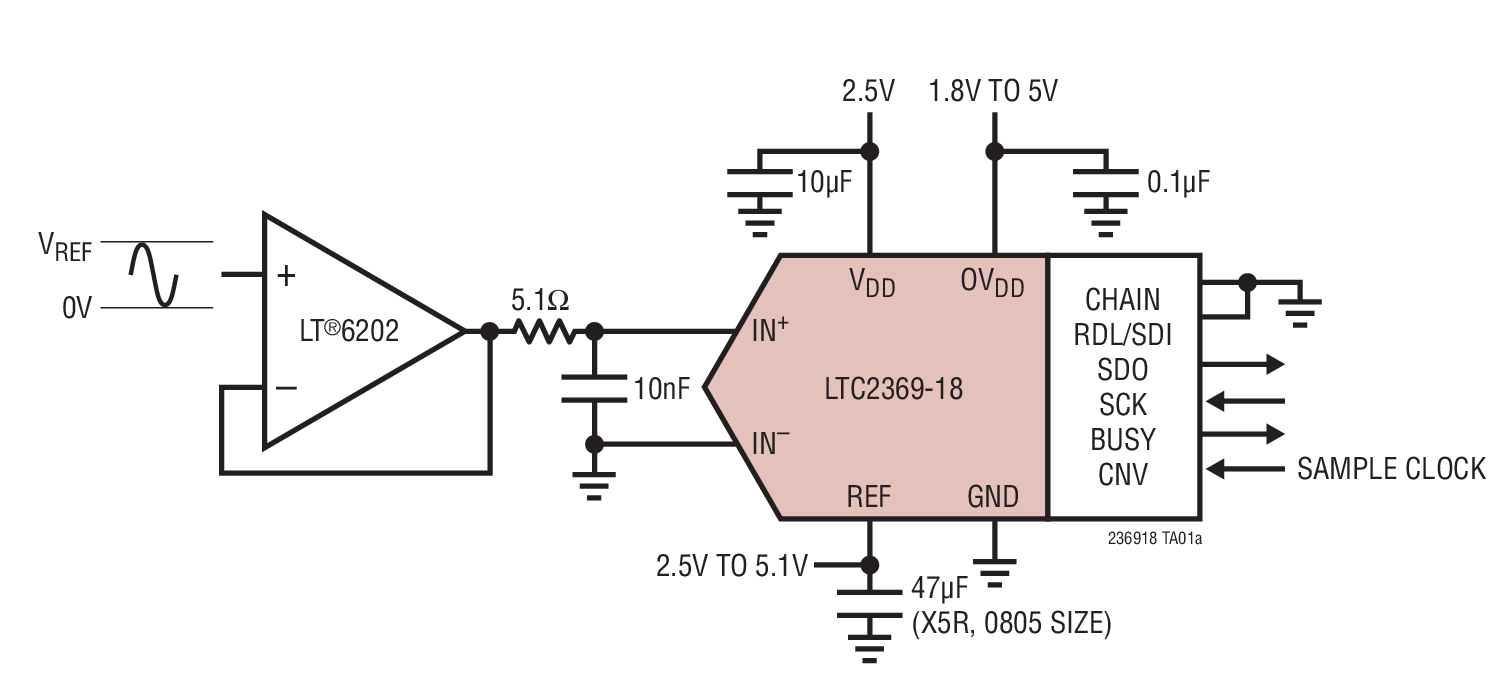

LTC2369-18は、低ノイズ、低消費電力の高速18ビット逐次比較レジスタ (SAR) ADCです。このデバイスは2.5V電源で動作し、2.5V~5.1Vの範囲のVREFに対して擬似差動ユニポーラ入力範囲が0V~VREFです。消費電力がわずか18mWで、最大±2.5LSBのINLと96.5dBのSNRを達成し、18ビット分解能でミッシングコードがありません。

LTC2369-18は1.8V、2.5V、3.3Vおよび5Vのロジックをサポートする高速SPI互換シリアル・インタフェースを搭載しており、デイジーチェーン・モードも備えています。サイクル待ち時間がなく、スループットが1.6Mspsと高速なので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が緩和されます。LTC2369-18は変換と変換の間は自動的にパワーダウンするので、サンプリング・レートに比例して電力損失が減少します。


アプリケーション

  • 医療用画像処理
  • 高速データ収集
  • 携帯型または小型計測器
  • 産業用プロセス制御
  • 低消費電力のバッテリ駆動計測器
  • ATE

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2369CDE-18#PBF
  • HTML
  • HTML
LTC2369CDE-18#TRPBF
  • HTML
  • HTML
LTC2369CMS-18#PBF
  • HTML
  • HTML
LTC2369CMS-18#TRPBF
  • HTML
  • HTML
LTC2369HMS-18#PBF
  • HTML
  • HTML
LTC2369HMS-18#TRPBF
  • HTML
  • HTML
LTC2369IDE-18#PBF
  • HTML
  • HTML
LTC2369IDE-18#TRPBF
  • HTML
  • HTML
LTC2369IMS-18#PBF
  • HTML
  • HTML
LTC2369IMS-18#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2369CMS-18#PBF

製造中

LTC2369CMS-18#TRPBF

製造中

LTC2369HMS-18#PBF

製造中

LTC2369HMS-18#TRPBF

製造中

LTC2369IMS-18#PBF

製造中

LTC2369IMS-18#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2369CMS-18#PBF

製造中

LTC2369CMS-18#TRPBF

製造中

LTC2369HMS-18#PBF

製造中

LTC2369HMS-18#TRPBF

製造中

LTC2369IMS-18#PBF

製造中

LTC2369IMS-18#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2369CMS-18#PBF

製造中

LTC2369CMS-18#TRPBF

製造中

LTC2369HMS-18#PBF

製造中

LTC2369HMS-18#TRPBF

製造中

LTC2369IMS-18#PBF

製造中

LTC2369IMS-18#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2369CMS-18#PBF

製造中

LTC2369CMS-18#TRPBF

製造中

LTC2369HMS-18#PBF

製造中

LTC2369HMS-18#TRPBF

製造中

LTC2369IMS-18#PBF

製造中

LTC2369IMS-18#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


DC1813A_REVA FPGA/CPLD Source Code
Info:False

PScope
Info:False

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。


QuikEval
Info:False

QuikEvalシステムは、USBベースの製品デモンストレーションおよびデータ収集システムで、製品の性能を迅速に評価することができます。 このシステムは、特定の製品用の個々のドータ・カードに接続するUSBデータ・アクイジション・コントローラ・ボード(DC590B)で構成されています。

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 3

reference details image

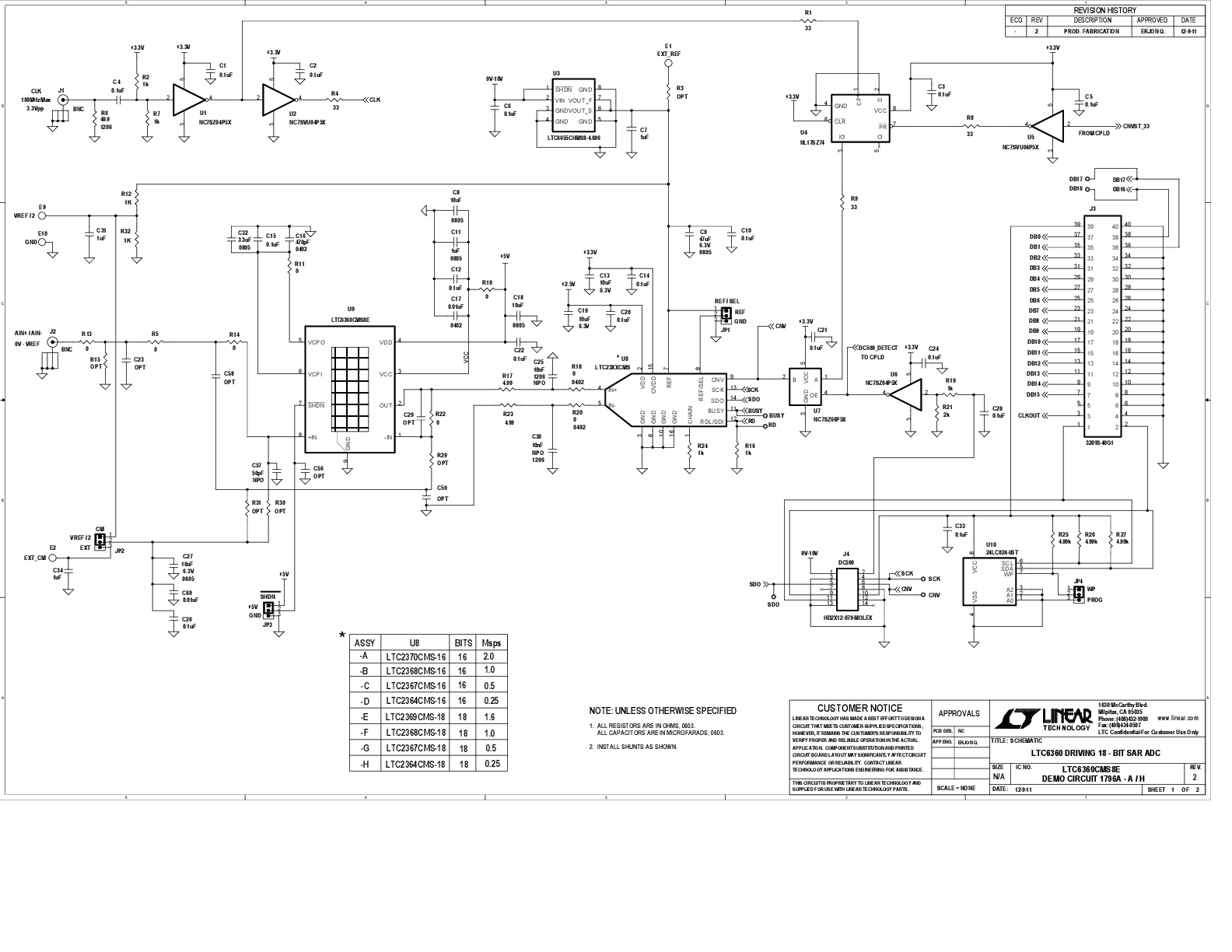

DC1796A-E

LTC6360 Driving LTC2369-18 Demo Board | 18-Bit, 1.6Msps SAR ADC (Requires DC590 or DC718)

zoom

DC1796A-E

LTC6360 Driving LTC2369-18 Demo Board | 18-Bit, 1.6Msps SAR ADC (Requires DC590 or DC718)

LTC6360 Driving LTC2369-18 Demo Board | 18-Bit, 1.6Msps SAR ADC (Requires DC590 or DC718)

製品の詳細

DC1796A-E Demo Board for:
LTC6360 Very Low Noise Single-Ended SAR ADC Driver with True Zero Output
LTC2369-18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR





ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC1813A-E

LTC2369-18 with LTC6655-5/LT6202 Demo Board | 18-Bit, 1.6Msps, Pseudo-Differential Unipolar SAR ADC with 96.5dB SNR. Requires DC718 or DC590

zoom

DC1813A-E

LTC2369-18 with LTC6655-5/LT6202 Demo Board | 18-Bit, 1.6Msps, Pseudo-Differential Unipolar SAR ADC with 96.5dB SNR. Requires DC718 or DC590

LTC2369-18 with LTC6655-5/LT6202 Demo Board | 18-Bit, 1.6Msps, Pseudo-Differential Unipolar SAR ADC with 96.5dB SNR. Requires DC718 or DC590

製品の詳細

DC1813A-E Demo Board for:
LTC2369 18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR
LTC6655 0.25ppm Noise, Low Drift Precision References
LT6202 Single 100MHz, Rail-to-Rail Input and Output, Ultralow 1.9nVrtHz Noise, Low Power Op Amps





reference details image

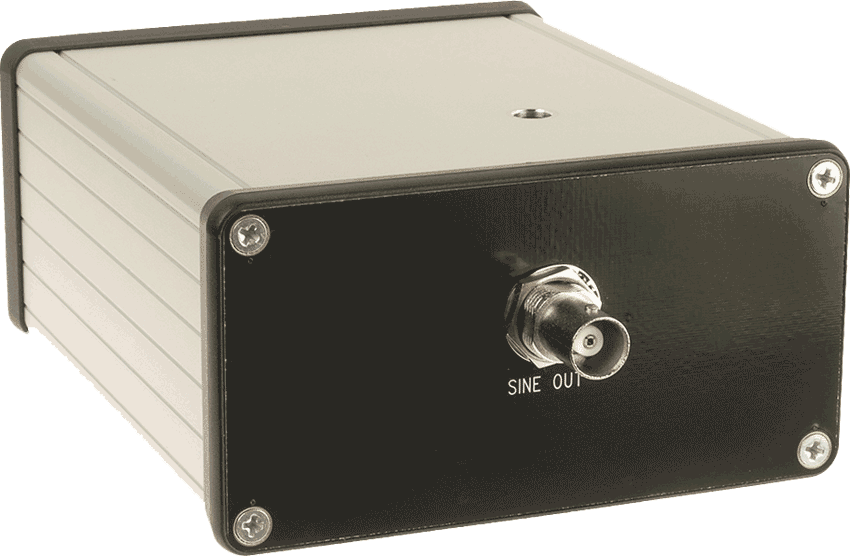

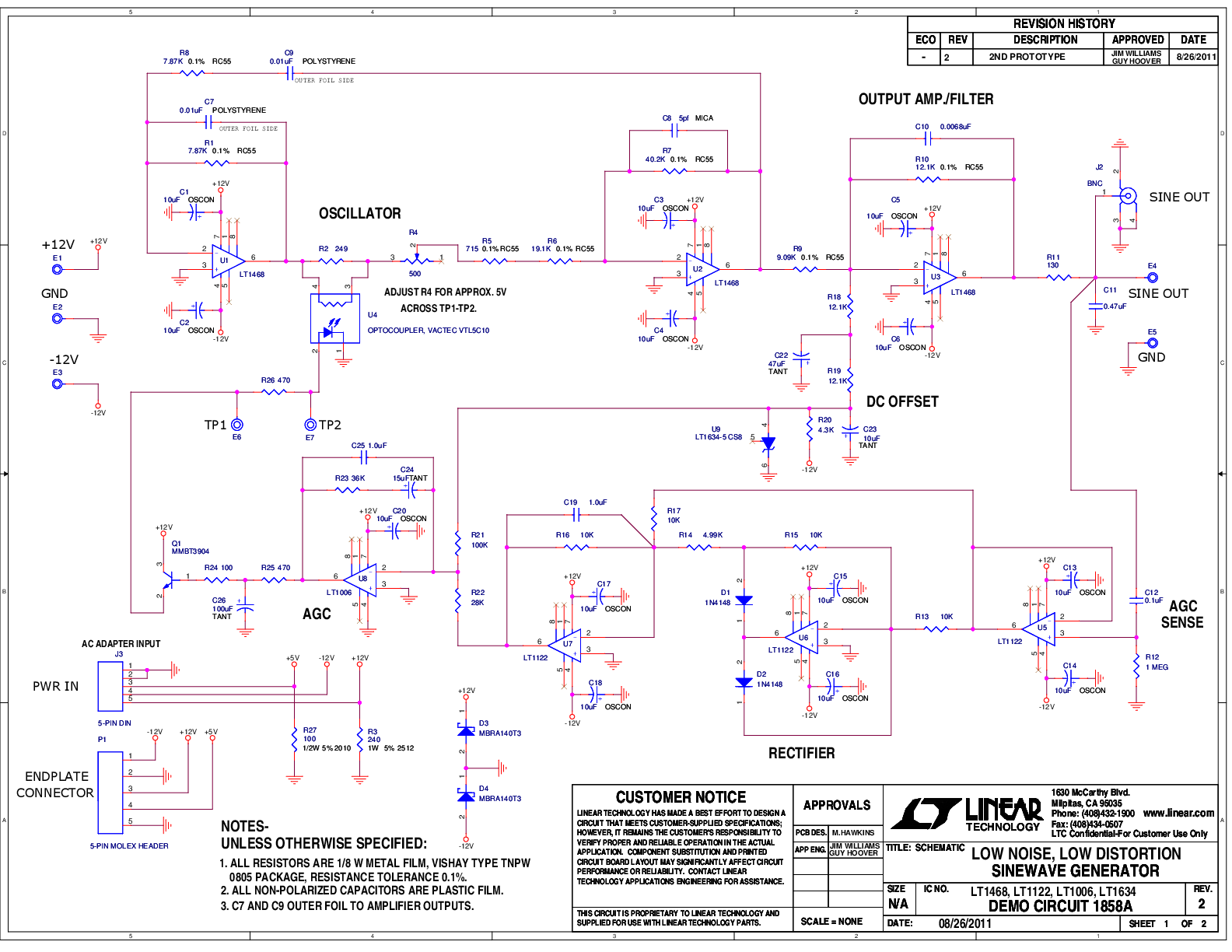

DC1858A

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

zoom

DC1858A

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

製品の詳細

DC1858A Demo Board for:
LTC2379-18 18-Bit, 1.6Msps, Low Power SAR ADC with 101dB SNR
LTC2369-18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード
