製品概要
機能と利点
- 利得帯域幅積：4GHz
- 低入力バイアス電流：±3fA（室温での標準値）、4pA（125℃での最大値）
- 電流ノイズ（100kHz）：7fA/√Hz
- 電圧ノイズ（1MHz）：4.0nV/√Hz
- 超低入力容量：0.45pF
- レール・トゥ・レール出力
- AV ≥10
- スルーレート：+1500V/μs、–1000V/μs
- 電源電圧範囲：3.1V～5.25V
- 静止電流：16.5mA
- 動作温度範囲：–40℃～125℃
- シングル：8ピンSO-8、6ピンTSOT-23パッケージ
- デュアル：8ピンMS8、3mm × 3mm 10ピンDFN 10パッケージ
製品概要
LTC6268-10/LTC6269-10は、超低入力バイアス電流および低入力容量のシングル/デュアル4GHz FET入力オペアンプです。このデバイスは、入力換算電流ノイズおよび電圧ノイズが低いことも特長なので、高速トランスインピーダンス・アンプ、高インピーダンスのセンサ・アンプなどに最適です。利得が10で安定する非補償のオペアンプです。
このデバイスは3.1V～5.25Vの電源電圧で動作し、1つのアンプごとに16.5mAを消費します。シャットダウン機能を使用して、アンプを使用しないときの消費電力を低減できます。

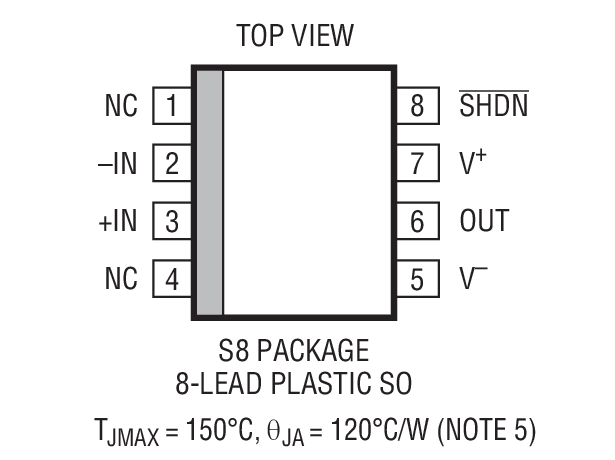

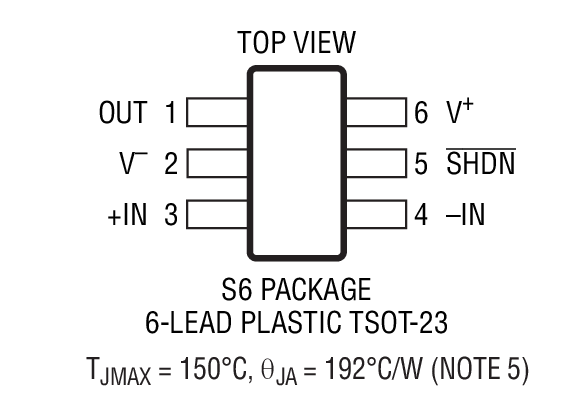

LTC6268-10シングル・オペアンプは、8ピンSOICおよび6ピンSOT-23パッケージで供給されます。SOICパッケージには未接続ピンが2つあり、これらを使用して入力ピンのガードリングを形成し、基板の漏れ電流から保護することができます。LTC6269-10デュアル・オペアンプは、露出パッドを備えた8ピンMSOPおよび3mm × 3mm 10ピンDFNパッケージで供給されます。これらのデバイスは–40℃～85℃および–40℃～125℃の全温度範囲で完全に規定されています。
アプリケーション

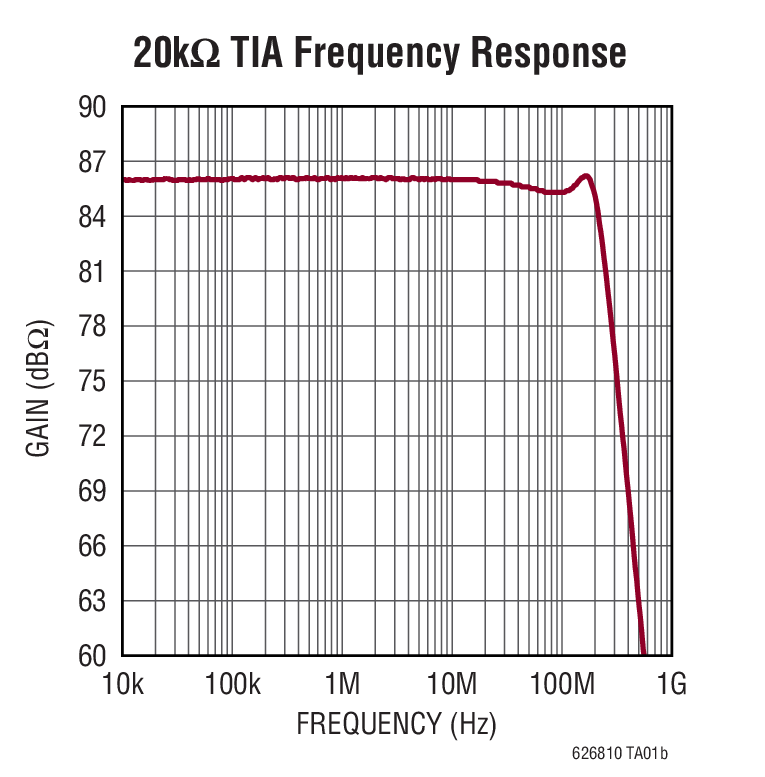

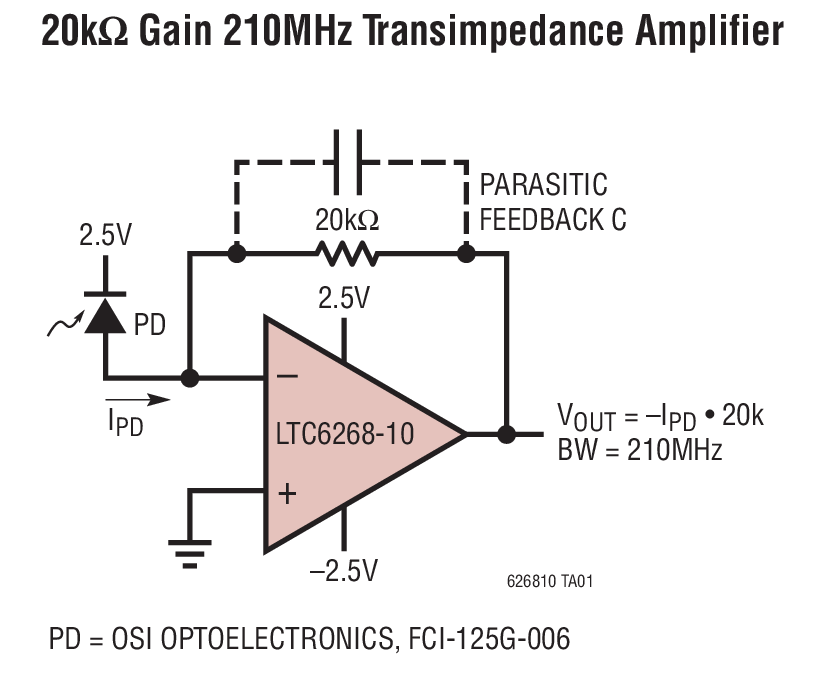

- トランスインピーダンス・アンプ
- ADCドライバ
- 光電子増倍管のポストアンプ
- 低IBIAS回路
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R561 Reliability Data3/23/2018
-

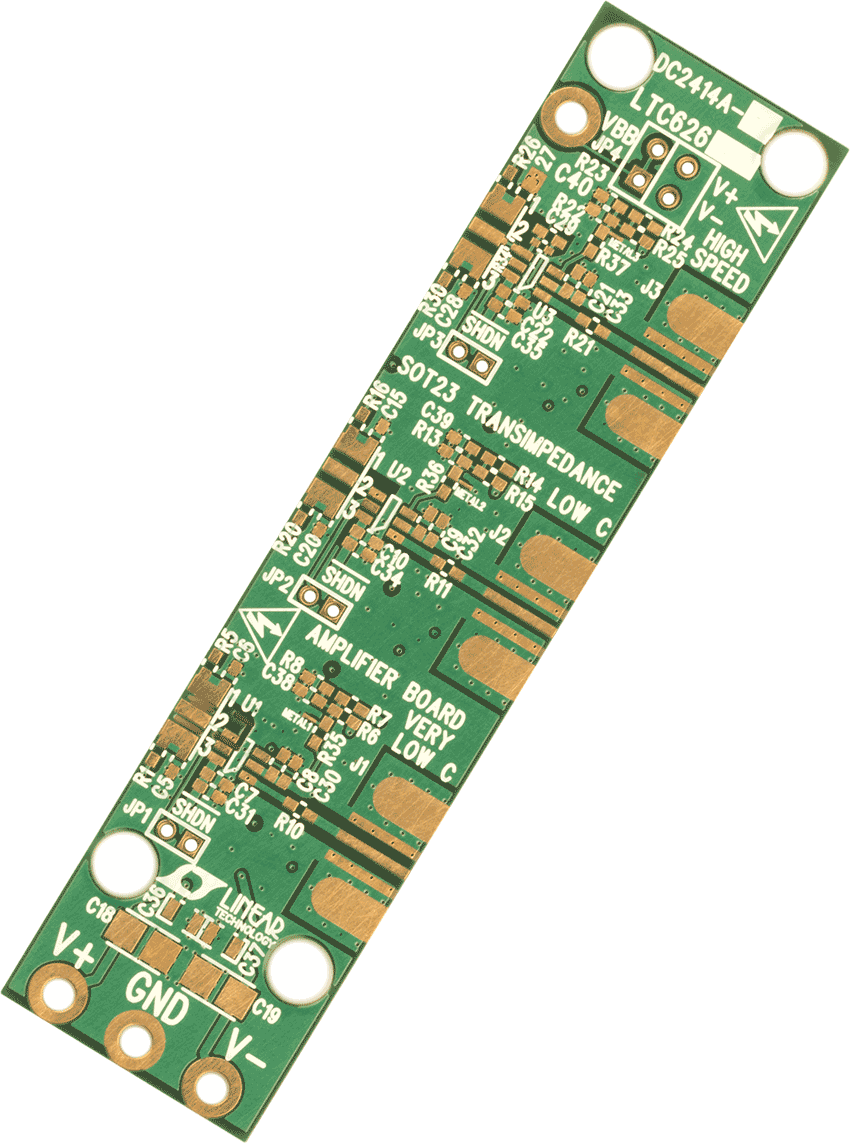

DC2414A - Demo Board Manual1/3/2017
-
LTC6268-10 Dice Specification7/14/2015
-
4GHz、3fA、0.45pFのオペアンプ9/20/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC6268
LTC6268-10
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6268-10DICE | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| LTC6268HS6-10#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC6268HS6-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC6268HS8-10#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC6268HS8-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC6268IS6-10#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC6268IS6-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC6268IS8-10#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC6268IS8-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R561 Reliability Data |
