製品概要

機能と利点

  • 電源電圧範囲:
    • 5V~100V、絶対最大定格は105V(LTC6101HV)
    • 4V~60V、絶対最大定格は70V(LTC6101)
  • 低いオフセット電圧:300μV(最大)
  • 高速応答:1μsの応答時間(5Vの出力ステップで0V~2.5V)
  • 2本の抵抗で利得を設定可能
  • 低い入力バイアス電流:170nA(最大)
  • PSRR:118dB(最小)
  • 最大出力電流:1mA
  • 低消費電流:250μA、VS= 12V
  • 規定温度範囲:-40°C~125°C
  • 動作温度範囲:-55°C~125°C
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージ

製品概要

LTC6101/LTC6101HVは、汎用性の高い、高電圧、ハイサイド電流センス・アンプで、最大300µVのオフセットと60Vでわずか375µA(標準)の消費電流という優れたデバイス特性により、設計の柔軟性が得られます。LTC6101は4V~60Vの電源で動作し、LTC6101HVは5V~100Vの電源で動作します。

LTC6101は外付けセンス抵抗(シャント抵抗)の両端の電圧を介して電流をモニタします。内部回路によって入力電圧を出力電流に変換するので、高い同相電圧上の小さいセンス信号をグランド基準信号に変換することができます。DCオフセットが低いので、小型のシャント抵抗と大型の利得設定抵抗を使用できます。このため、シャントの電力損失が低減されます。

動作電源範囲が広く高精度のLTC6101は、車載から産業用に至る様々なアプリケーションやパワー・マネージメントに最適です。最大入力センス電圧が500mVなので、広範囲の電流をモニタできます。高速応答により、負荷電流警告やシャットオフ保護制御に最適です。また、消費電流が非常に低いので、低消費電力が要求されるアプリケーションに適しています。

LTC6101は5ピンSOT-23パッケージと8ピンMSOPパッケージで供給されます。


アプリケーション

  • 電流シャント測定
  • バッテリのモニタ
  • リモート・センス
  • パワー・マネージメント

製品カテゴリ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

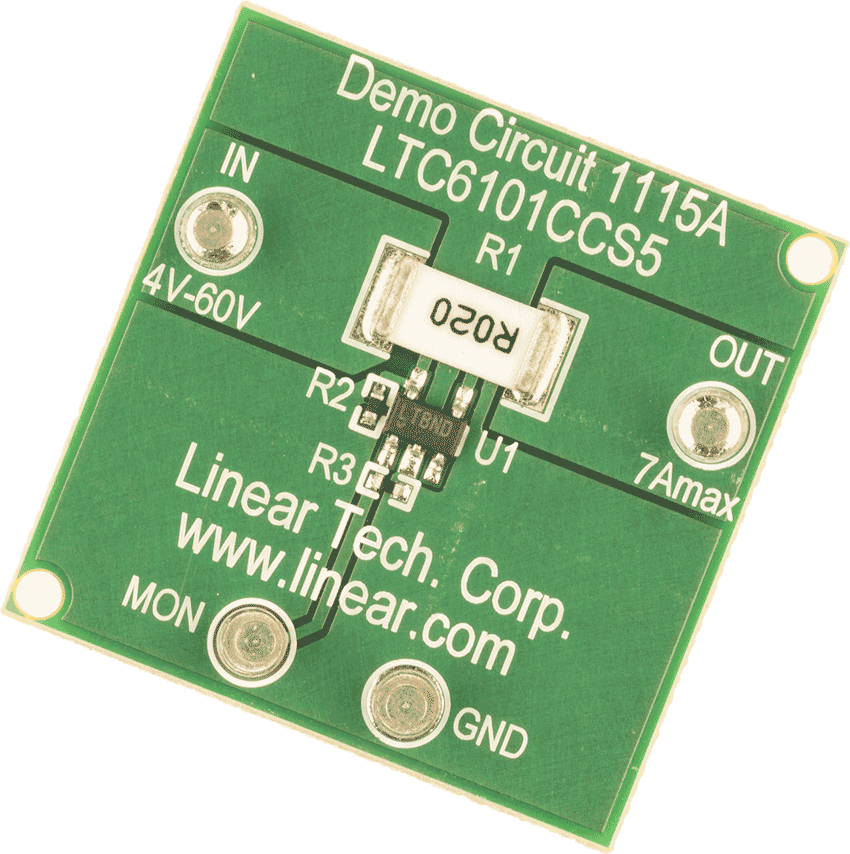

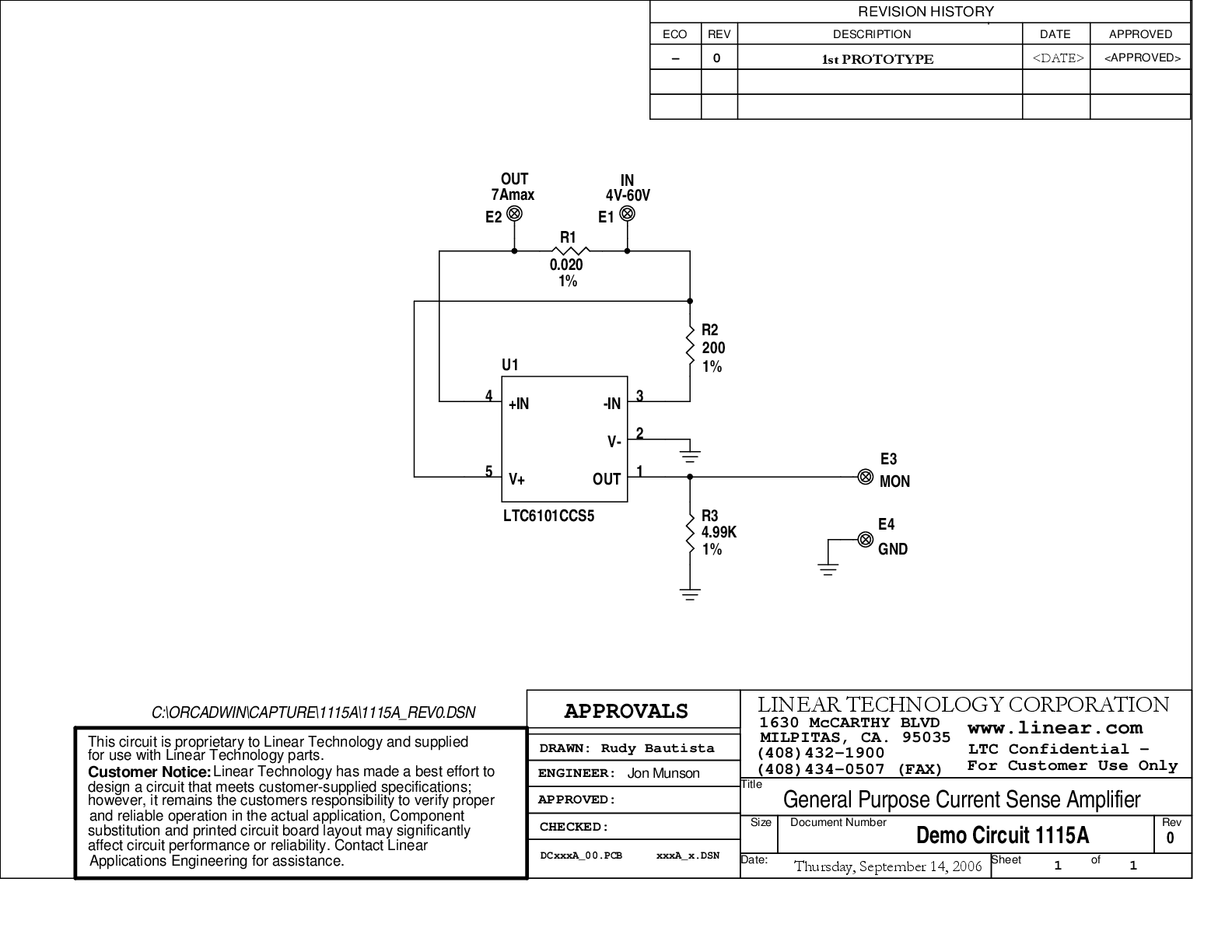

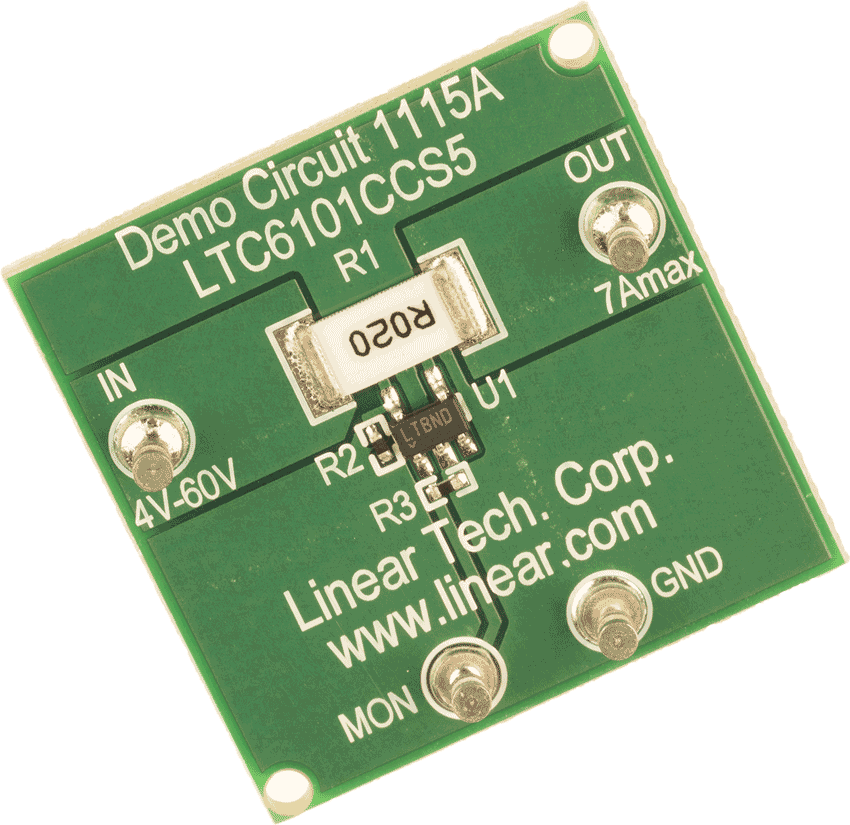

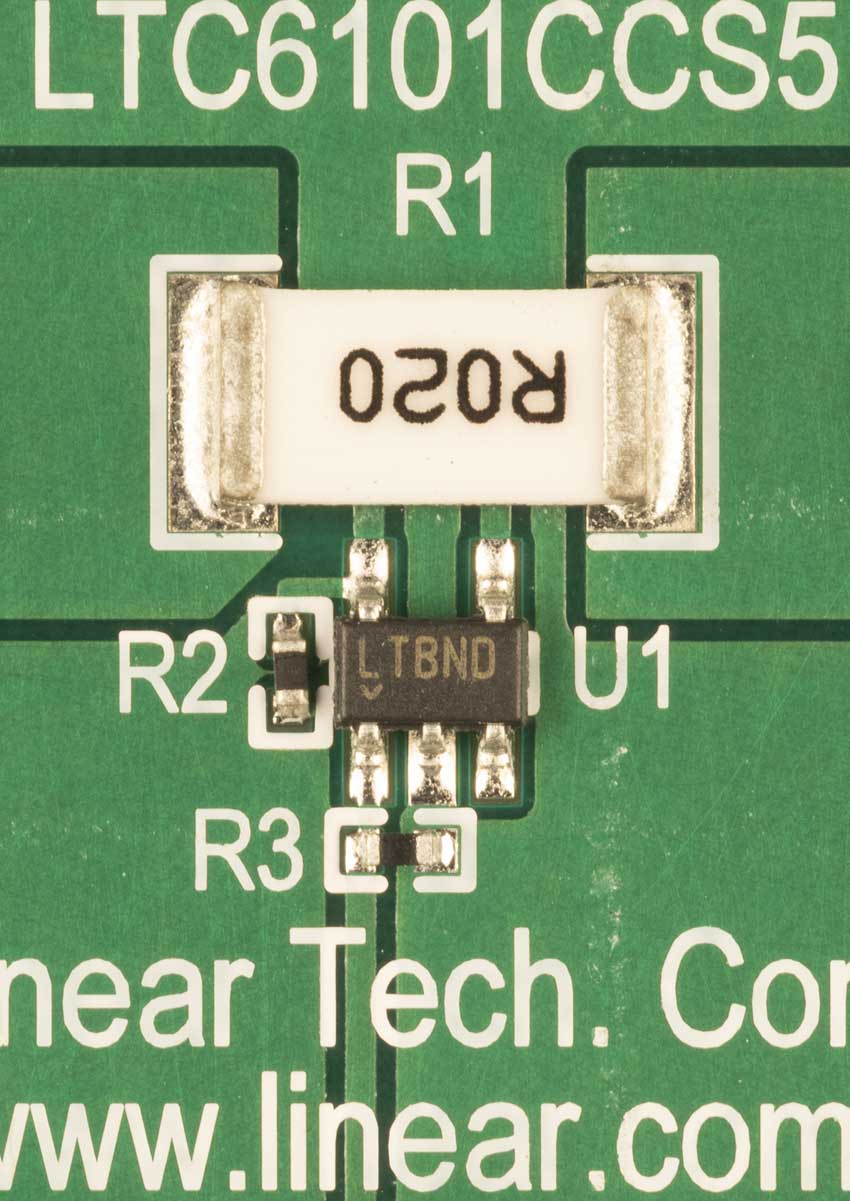

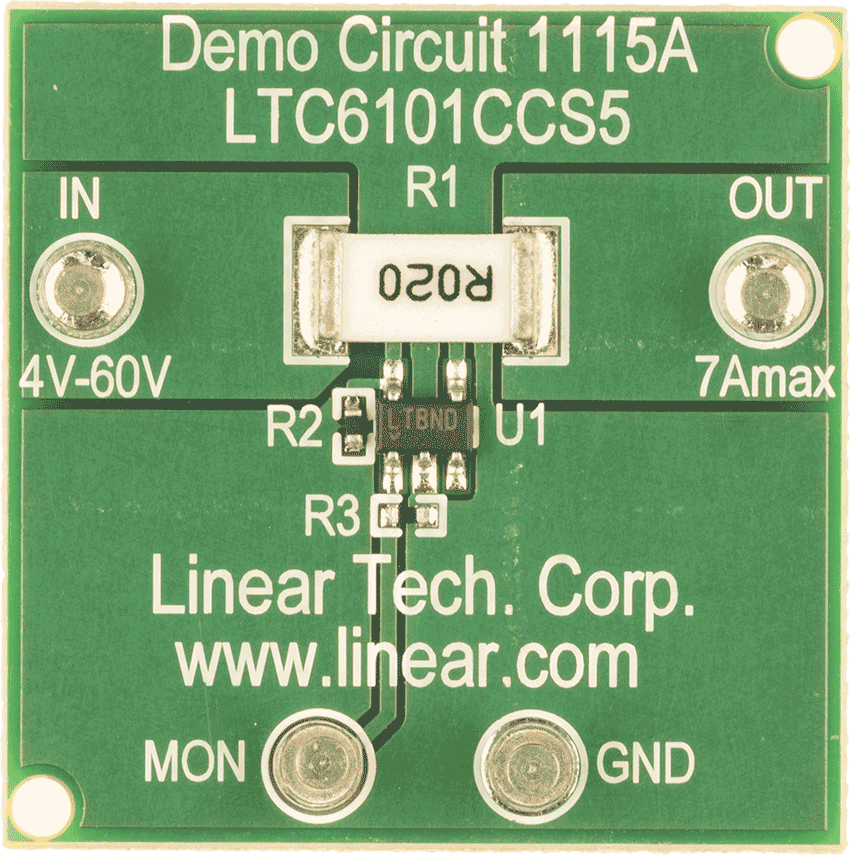

評価キット (1)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC6101

おすすめ製品

LTC6101 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC6101ACMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101ACMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101ACS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101ACS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101AHMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101AHMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101AHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101AHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101AIMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101AIMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101AIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101AIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101BIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101CIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVACMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVACMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVACS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVACS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVAHMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVAHMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVAHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVAHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVAIMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVAIMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
LTC6101HVAIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVAIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVBIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101HVCIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVACS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVACS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVAHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVAHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVAIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVAIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVBIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCCS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCCS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCHS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCHS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCIS5#TRMPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
LTC6101VHVCIS5#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead TSOT-23
ウェハ・ファブリケーション・データ R503 Reliability Data
