LTC5586

製造中

広帯域IFアンプを備える直線性の高い6GHz I/Q復調器

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 動作周波数：300MHz～6GHz
  • 広いIF 帯域幅：DC～1GHz（–1dB帯域幅）
  • 高いミキサのIIP3：30dBm（1.9GHz）
  • 高い合計OIP3：40dBm（1.9GHz）
  • 高い合計OIP2：74dBm（1.9GHz）
  • ユーザーが調整可能なOIP2：最大80dBm
  • ユーザーが調整可能なイメージ除去比：最大60dB
  • ユーザーがDCオフセットのゼロ調整可能
  • シリアル・インタフェース
  • 電力変換利得：7.7dB（1.9GHz）
  • 1dBのステップ・サイズを備える31dB RF減衰器
  • 1.9GHzで40dBの分離を備えるRFスイッチ
  • トランス内蔵のシングルエンドRF入力
  • 8ステップで調整可能なIFアンプの利得
  • 動作温度範囲（TC）：–40°C～105°C
  • 32ピン5mm×5mm QFNパッケージ

LTC5586は、周波数範囲が300MHz～6GHzの直線性の高いゼロIFおよび低IFレシーバ・アプリケーション向けに最適化された直接変換方式の直交復調器です。1GHzを超える極めて広いIF帯域幅を備えるLTC5586は、特にデジタル・プリディストーション（DPD）アプリケーションにおける超広帯域信号の復調に最適です。LTC5586の極めて優れたダイナミックレンジのため、このデバイスは、要求の厳しいインフラ向け直接変換方式アプリケーションに適しています。LTC5586内部の独自技術により、OIP2を80dBmまで最適化する機能を提供し、60dBを超える優れたイメージ除去比を実現します。DCオフセット制御機能を使用して、A/Dコンバータ入力でのDCオフセットをゼロにすることができ、それによって、DC結合されたIF信号経路を使用する真のゼロIFレシーバのダイナミックレンジを最適化します。広帯域RFおよびLO入力ポートは、1つのデバイスを使用して主要な全ての無線インフラ周波数帯域を対象にすることを可能にします。LTC5586のIF出力は、最も一般的なA/Dコンバータ入力インタフェースとインタフェースをとるように設計されています。デバイスの高いOIP3および高い変換利得によって、IF信号経路にアンプを追加する必要がなくなります。


アプリケーション

  • 4Gおよび5G基地局のレシーバ
  • 広帯域DPDレシーバ
  • 2地点間広帯域無線
  • 直線性の高い直接変換方式I/Qレシーバ
  • イメージ除去レシーバ
LTC5586
広帯域IFアンプを備える直線性の高い6GHz I/Q復調器

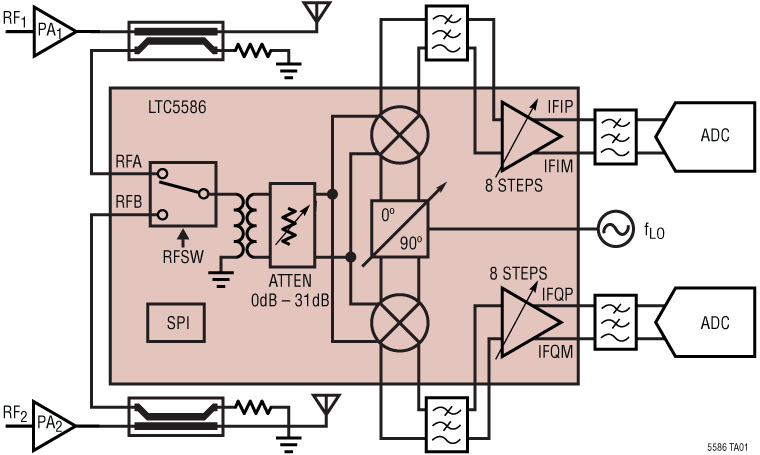

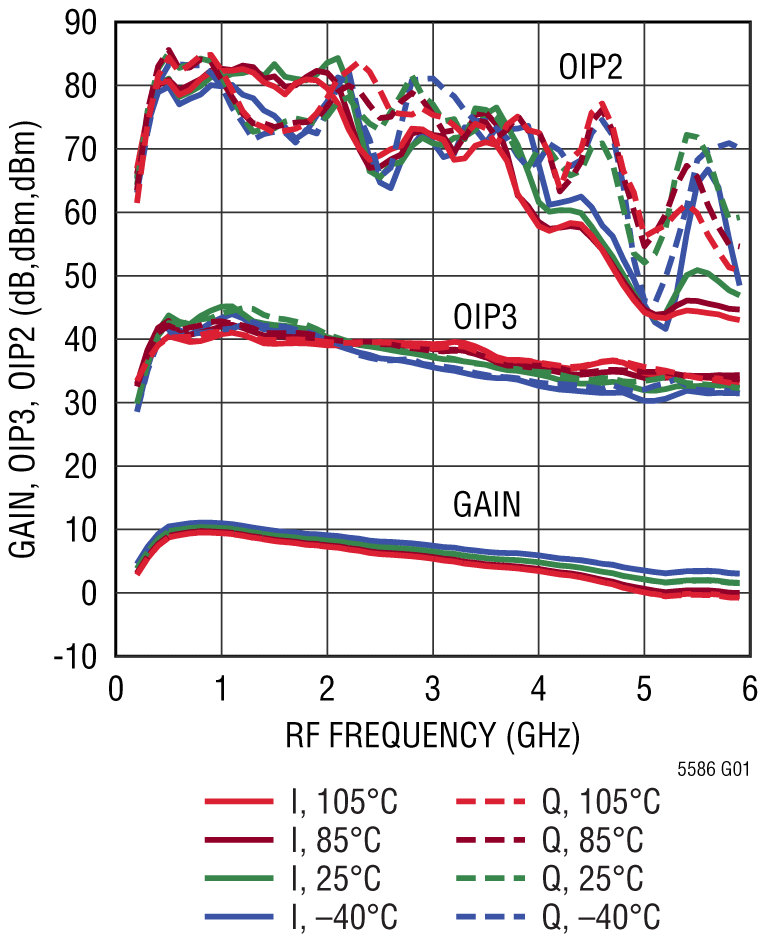

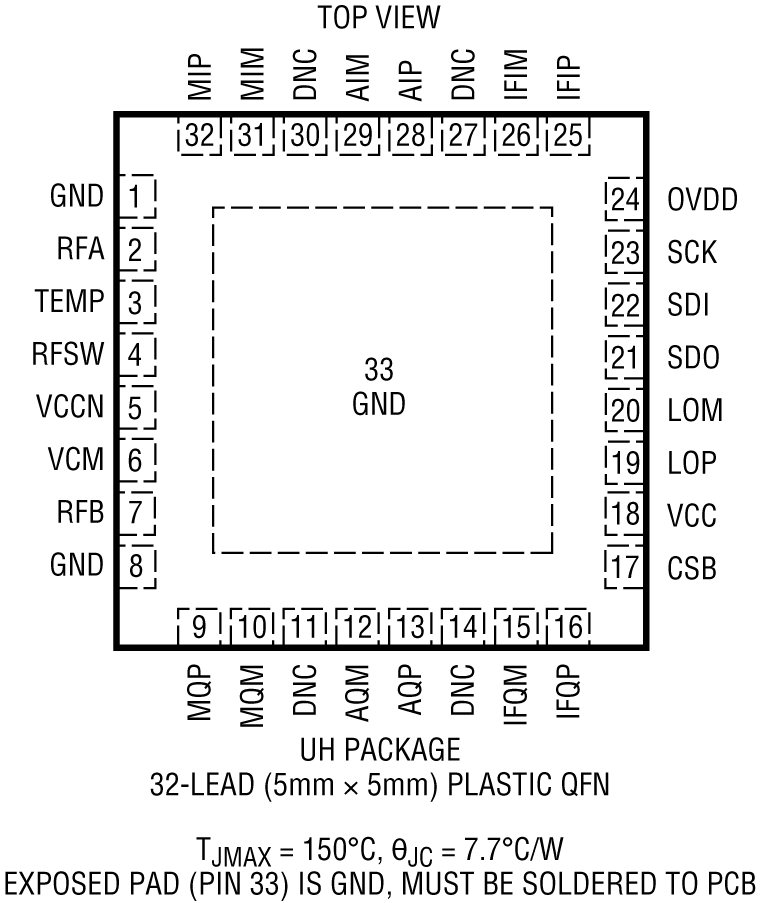

LTC5586 Application Circuit LTC5586 Performance Graph LTC5586 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2158-14
新規設計には非推奨 デュアル14ビット310Msps ADC
フェーズ・ロック・ループ（PLL）シンセサイザ 1
LTC6948
最終販売 VCOを内蔵した超低ノイズ0.37GHz～6.39GHz分数分周方式シンセサイザ
ロー・ノイズ・アンプ（LNA） ＆ パワー・アンプ 1
LTC6433-15
新規設計に推奨 1.4GHzまでの低周波数 50Ω利得ブロックIFアンプ
変調器 ＆ 復調器 2
LTC5585
製造中 IIP2とDCオフセットを制御する広帯域IQ復調器
LTC5588-1
製造中 OIP3が非常に高い200MHz～6000MHz直交変調器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

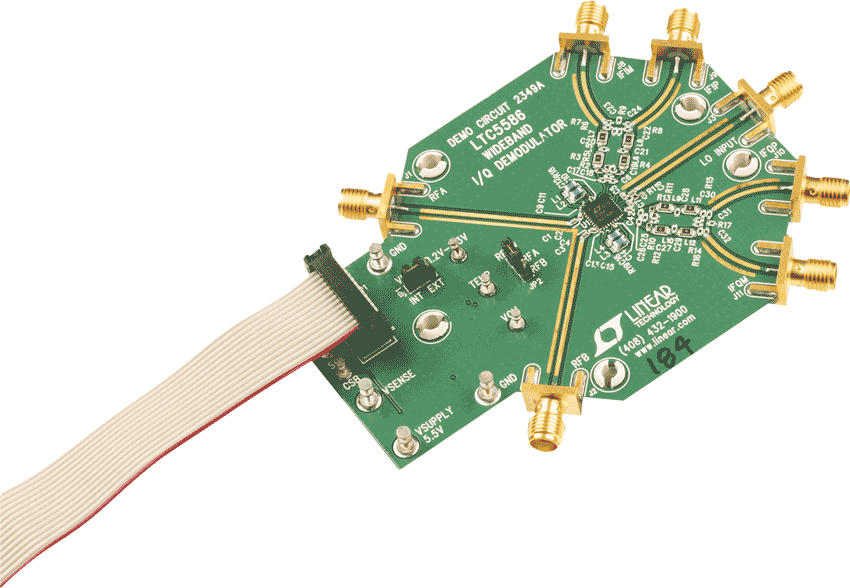

DC2349A

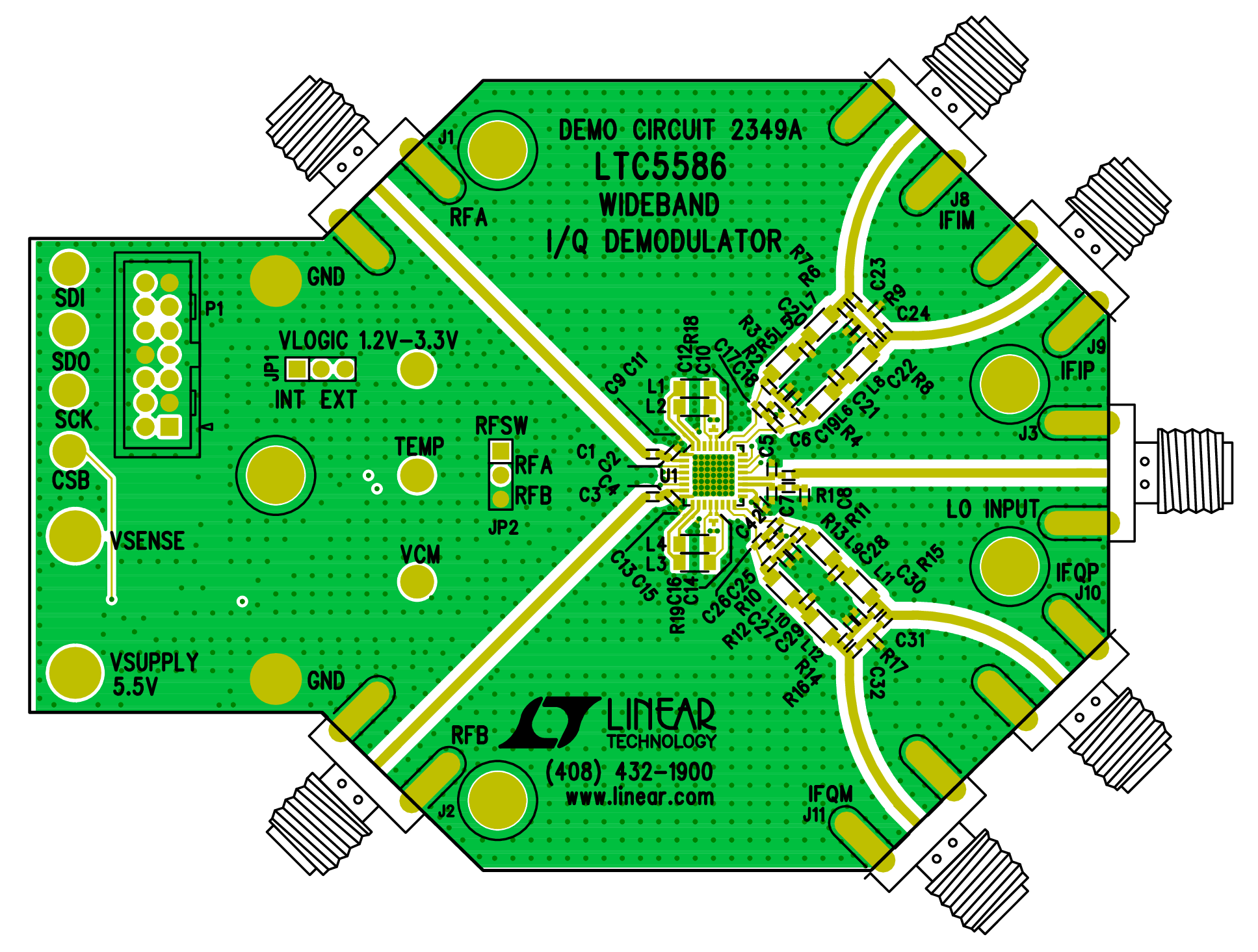

LTC5586 Demo Board | Wideband I/Q Demodulator with Integrated VGA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2349A showcases the LTC5586 wideband high linearity IQ demodulator with IF amplifier. The DC590B USB serial controller is required to control and configure LTC5586 for its evaluation.
DC2349A
LTC5586 Demo Board | Wideband I/Q Demodulator with Integrated VGA

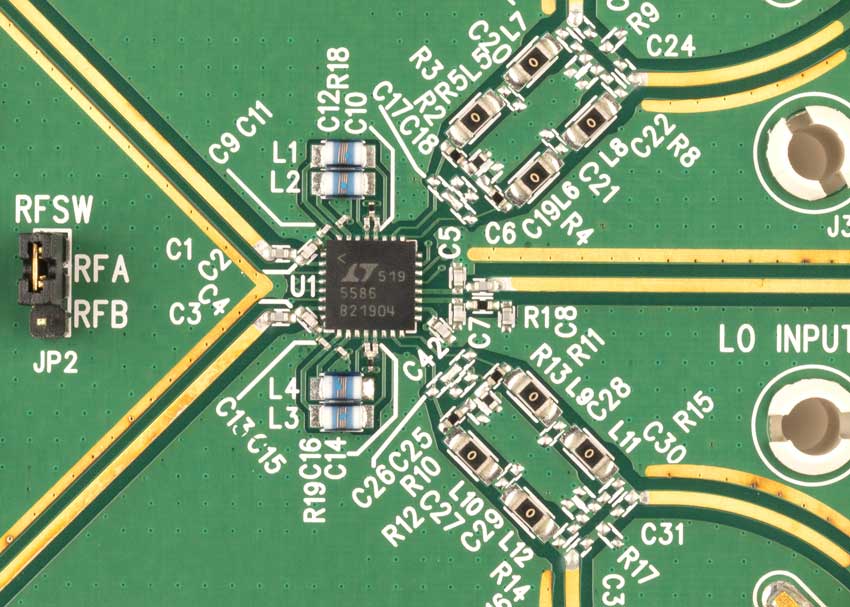

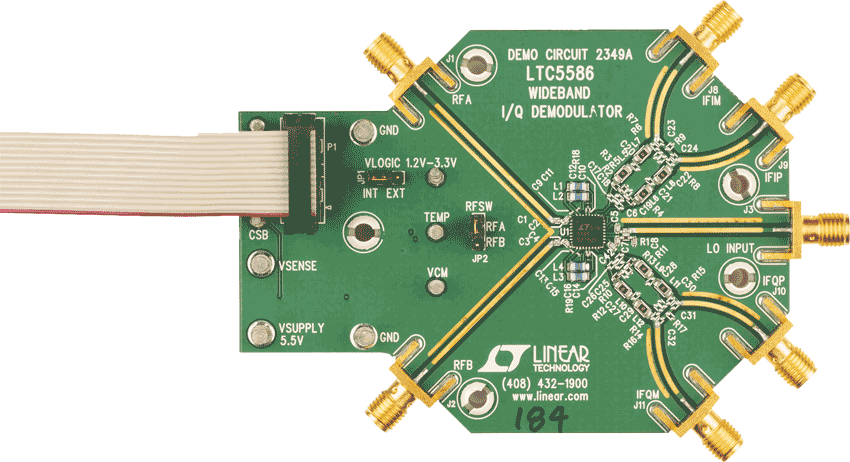

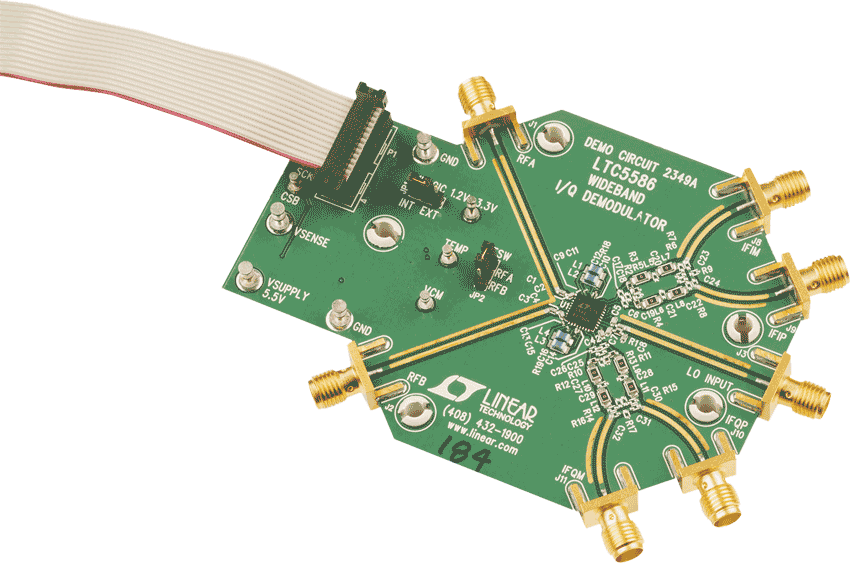

DC2349A Demo Board DC2349A Demo Board DC2349A Demo Board DC2349A Demo Board DC2349A - Demo Board Image
