LTC5584

IIP2とDCオフセットを制御する30MHz~1.4GHzのIQ復調器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.03
特長
  • I/Q帯域幅:530MHz以上
  • 高いIIP3:450MHzで31dBm、900MHzで28dBm

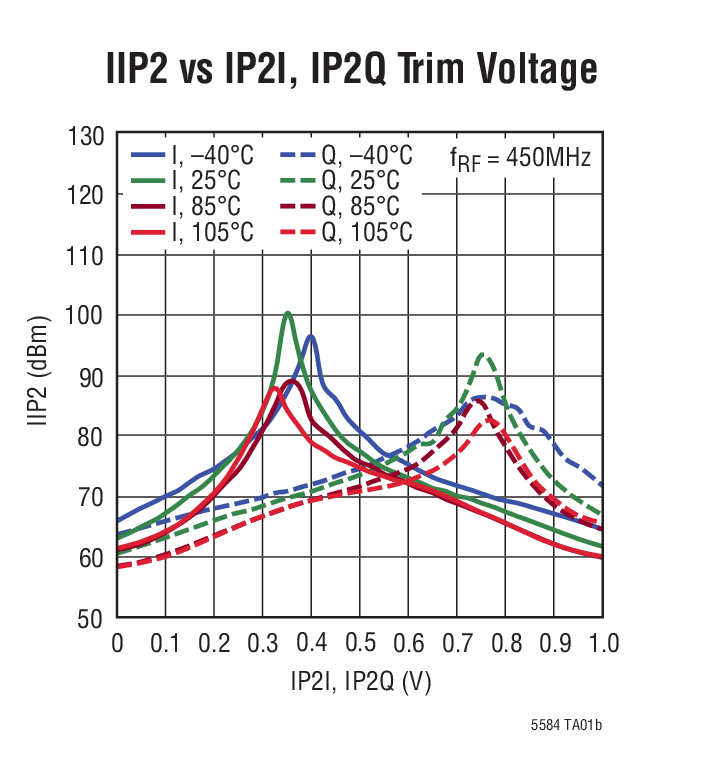

  • 高いIIP2:450MHzで70dBm、900MHzで65dBm
  • ユーザーがIIP2の値を80dBm以上へ調整可能
  • ユーザーがDCオフセットのゼロ調整可能
  • 高い入力P1dB:
    • 900MHzで13.1dBm
  • イメージ除去比:
    • 900MHzで45dB
  • ノイズフィギュア:
    • 450MHzで9.9dB
    • 900MHzで10dB
  • 変換利得:
    • 450MHzで5.4dB
    • 900MHzで5.7dB
  • シャットダウン・モード
  • 動作温度範囲(TC):–40°C~105°C

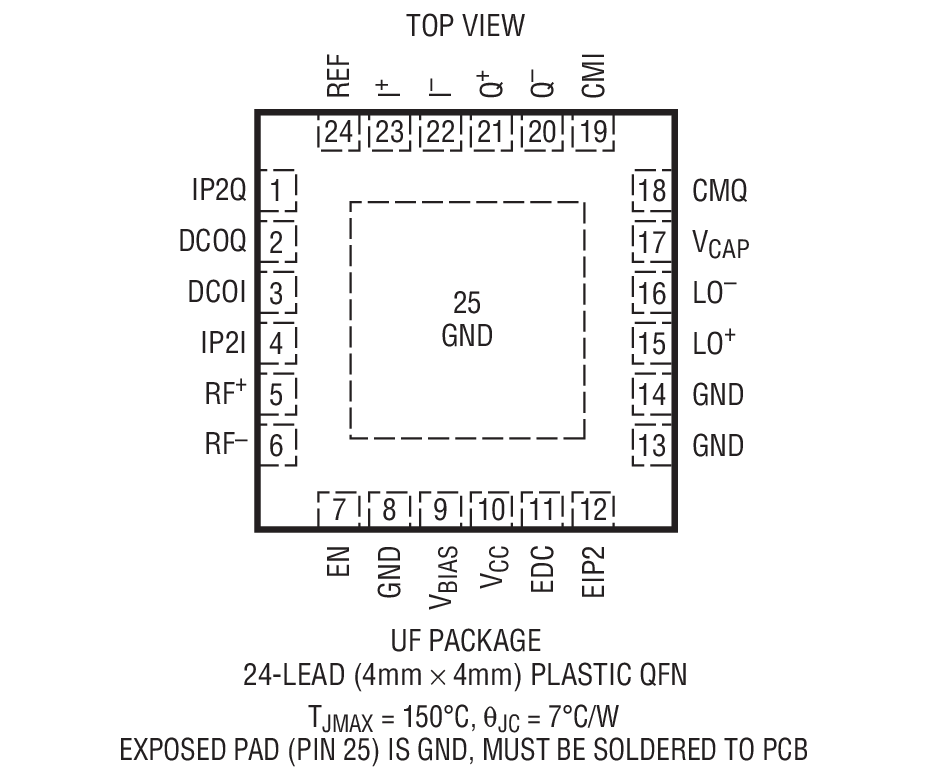

  • 24ピン4mm × 4mm QFNパッケージ
製品概要
show more Icon

LTC5584は、周波数範囲が30MHz~1.4GHzの直線性の高いレシーバ・アプリケーション向けに最適化された直接変換方式の直交復調器です。10MHz~30MHzおよび1.4GHz~2GHzの範囲でも使用可能ですが性能は低下します。このデバイスは、RF信号をI/Qベースバンド信号に直接変換する帯域幅が530MHz以上の通信レシーバに適しています。LTC5584は、平衡型I/Qミキサ、LOバッファ・アンプ、および高精度の高周波直交移相器を内蔵しています。さらに、LTC5584はIIP2とDCオフセットを補正するために4つのアナログ制御電圧インタフェース・ピンを備えているので、システムの較正を大幅に簡素化します。

LTC5584は直線性が高いので、優れたスプリアス・フリー・ダイナミックレンジをレシーバに提供します。この直接変換方式の復調器は中間周波数(IF)信号処理が不要で、それに対応するイメージ・フィルタリングやIFフィルタリングも不要です。これらのI/Q出力はチャネル選択フィルタ(LPF)またはベースバンド・アンプに直接接続することができます。


アプリケーション

  • LTE/W-CDMA/TD-SCDMA基地局レシーバ
  • 広帯域DPDレシーバ
  • 2地点間広帯域無線
  • 直線性の高い直接変換方式I/Qレシーバ
  • イメージ除去レシーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC5584IUF#PBF
  • HTML
  • HTML
LTC5584IUF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

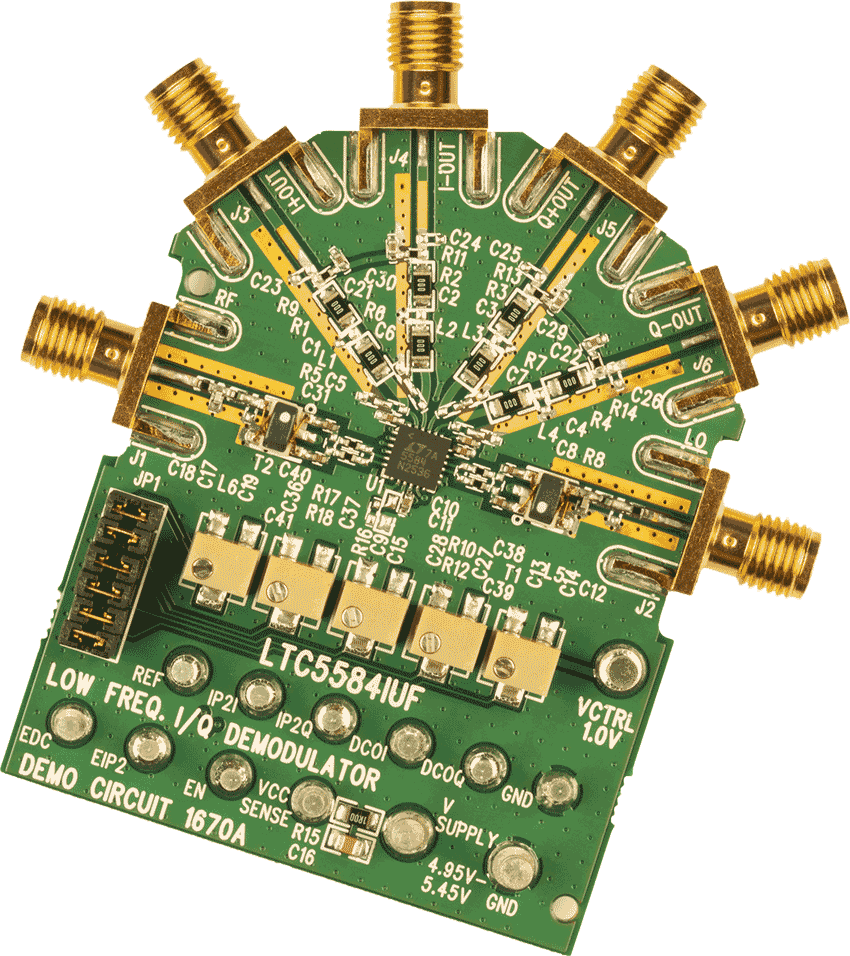

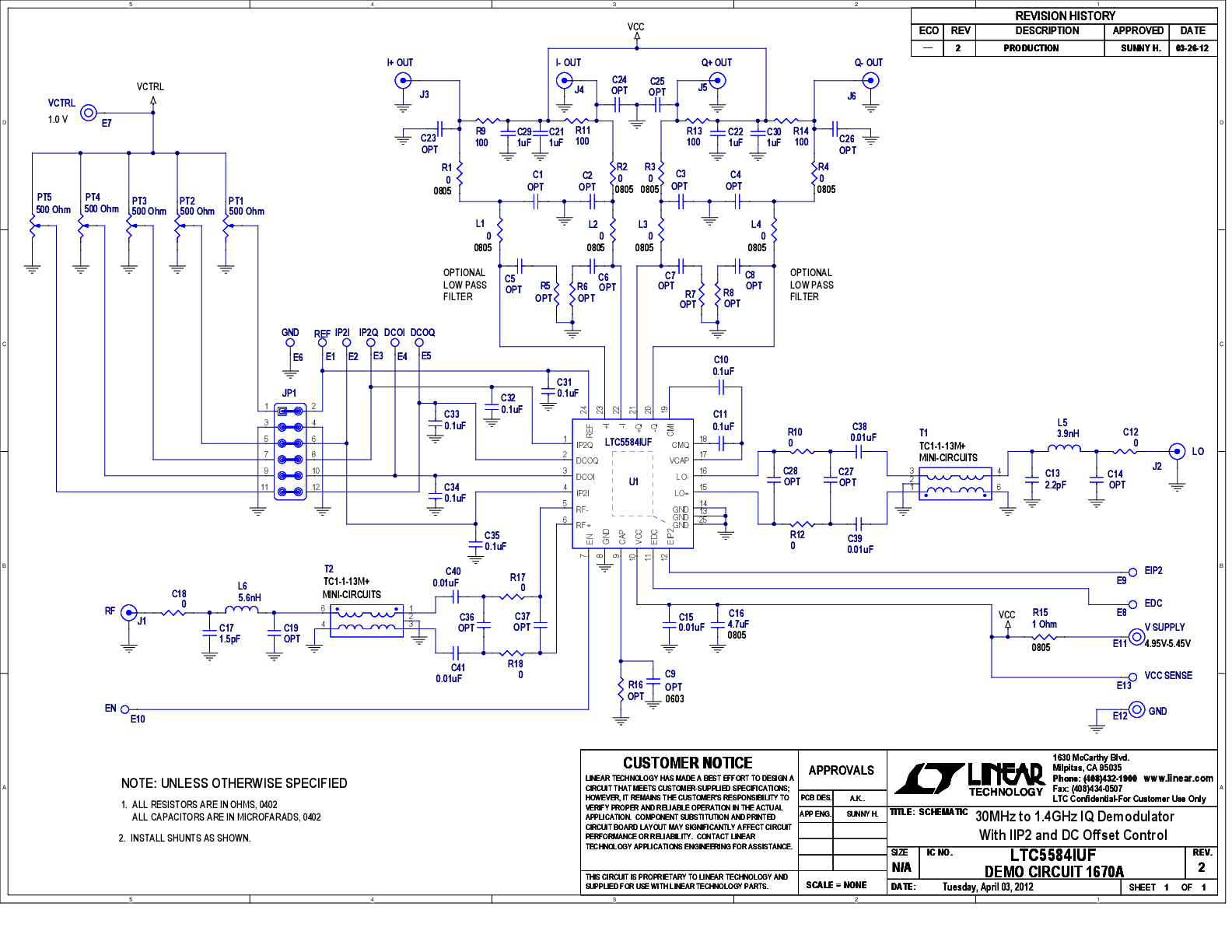

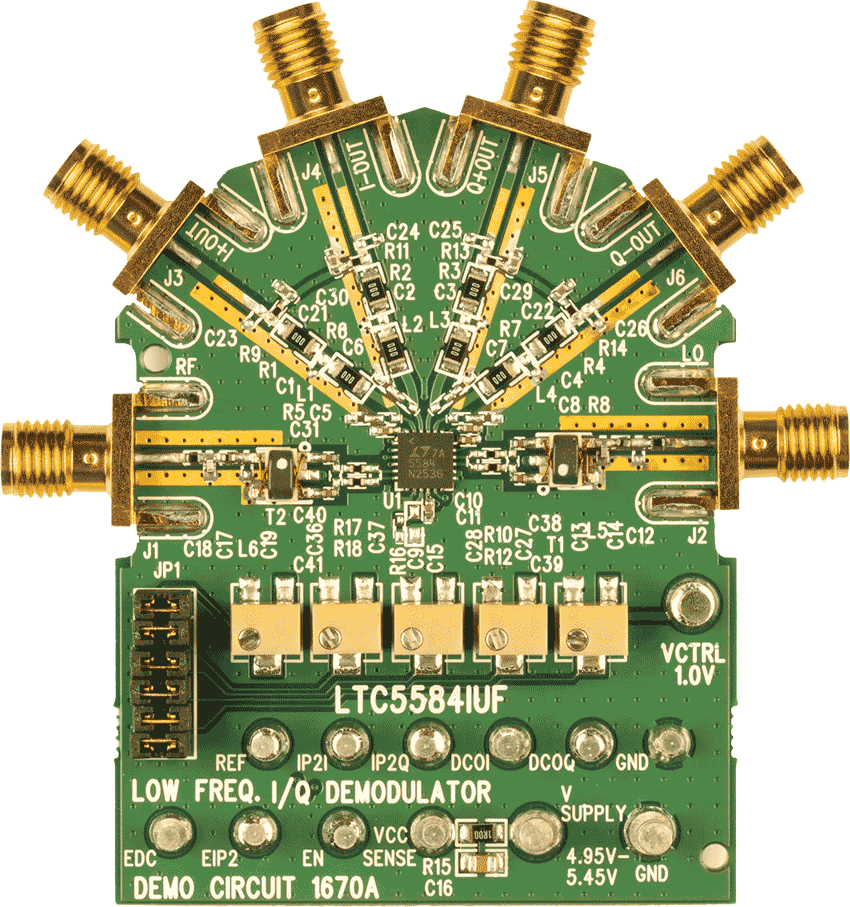

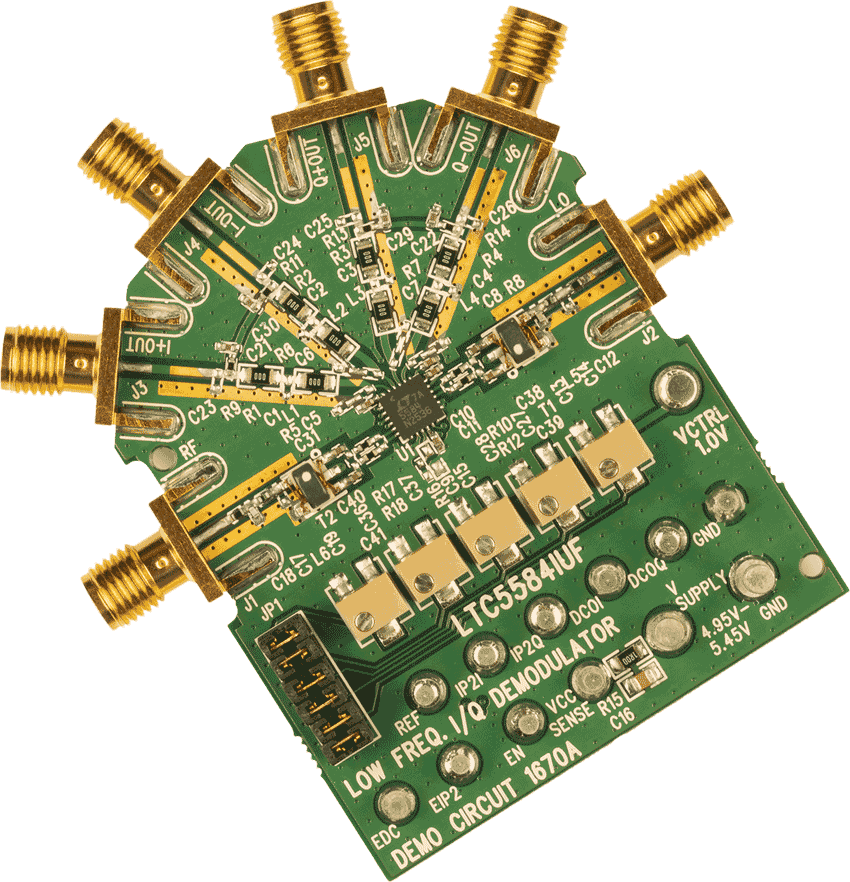

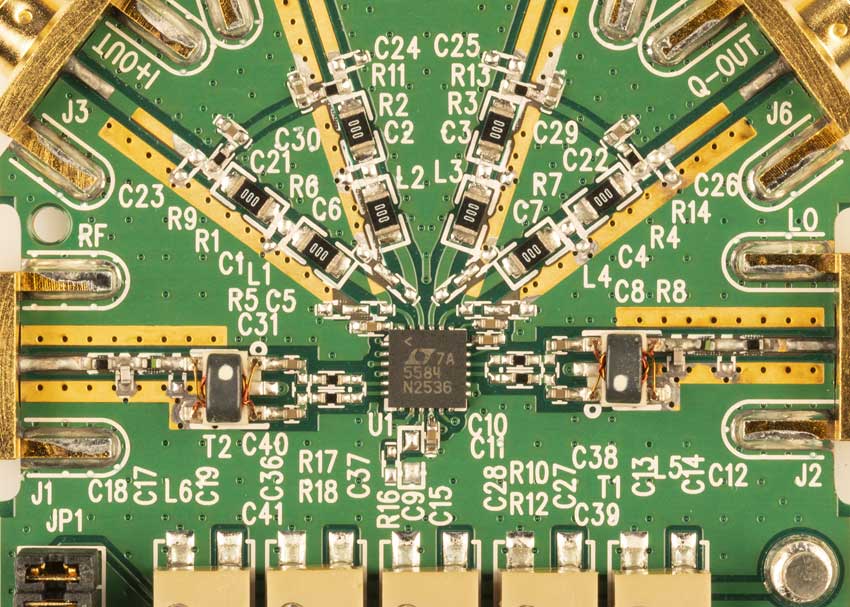

DC1670A

LTC5584 | 30MHz to 1.4GHz IQ Demodulator with IIP2 and DC Offset Control Demo Board
