LTC485

低消費電力RS485インタフェース・トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.39
特長
  • 低消費電力：ICC=300μA(標準)
  • RS485インタフェース・アプリケーション向けに設計
  • 5V単電源
  • -7V～12Vの広いバス同相範囲により、バス上のデバイス間で±7Vのグランド電位差が可能
  • サーマル・シャットダウン保護
  • 電源投入/切断時にドライバ出力にグリッチがないので、電源の入った状態でトランシーバを抜き差し可能
  • ドライバが3ステート出力または電源オフ時に高インピーダンスを維持
  • ドライバ出力とレシーバの合成インピーダンスにより、バス上に最大32個のトランシーバを接続可能（CグレードおよびIグレード）
  • 入力ヒステリシス：70mV(標準)

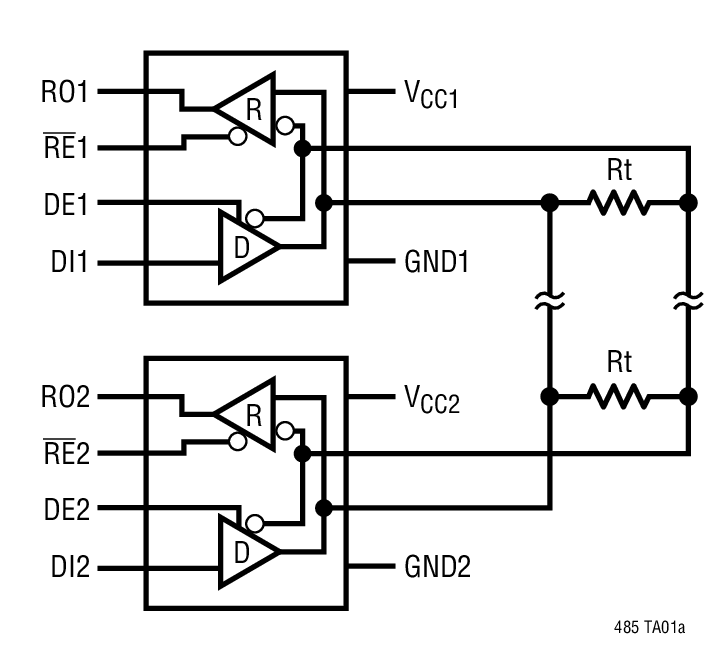

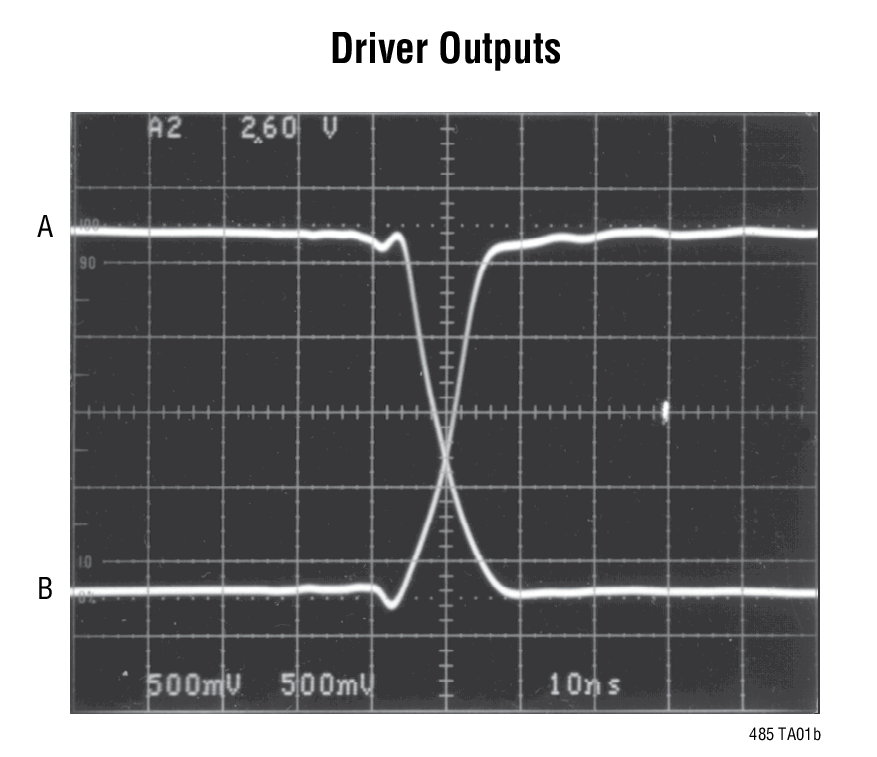

  • 30ns(標準)のドライバ伝搬遅延と5nsのスキューにより、最大2.5MBの動作が可能
  • ±60V保護のLTC2862とピン互換
製品概要
show more Icon

LTC485は、マルチポイント・データ伝送規格RS485のアプリケーション向けに設計された低消費電力の差動バス/ライン・トランシーバで、広い同相電圧範囲(12V～-7V)を備えています。このデバイスはRS422の要件も満たしています。

CMOS設計により、過負荷や静電破壊に対する強度を損なうことなく、バイポーラ・プロセスの同等品と比較して消費電力を大幅に節減しています。

ドライバとレシーバは3ステート出力を装備し、ドライバ出力は全同相範囲で高インピーダンスを維持します。ドライバ出力を強制的に高インピーダンスにするサーマル・シャットダウン回路により、バスでのデータ衝突や故障による過度の電力損失を防止します。

レシーバは、入力が開放のままの場合に“H”出力状態を保証するフェイルセーフ機能を備えています。

LTC485は、民生用温度範囲と広い産業用温度範囲で完全に規定されています。


アプリケーション

  • 低消費電力RS485/RS422トランシーバ
  • レベル変換器
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.39
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC485

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/22/2017
English

LTC485: Low Power RS485 Interface Transceiver Data Sheet

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R113 Reliability Data redirect icon

20.95 K

download

PDFをダウンロード

デザイン・ノート

2

PDF Vector

HTML

更新 09/01/1990
English
Design Note 39: Low Power CMOS RS485 Transceiver redirect icon

PDF Vector

HTML

更新 01/01/1995
English
Design Note 102: RS485 Transceivers Reduce Power and EMI redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

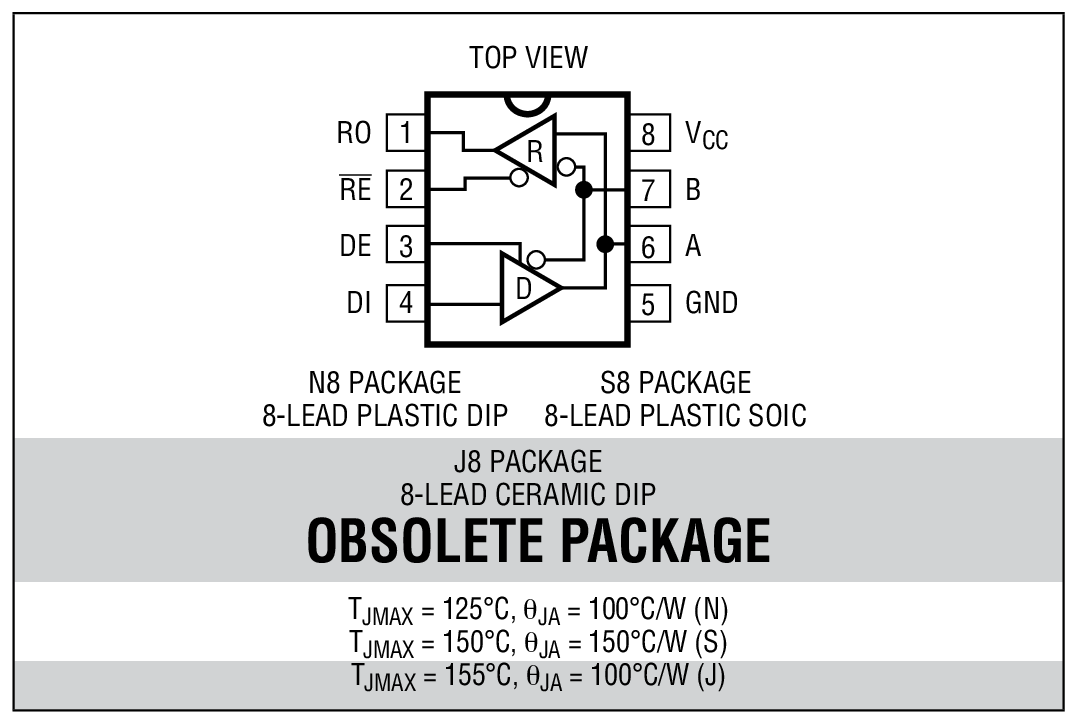

LTC485CN8#PBF 8-Lead PDIP (Narrow 0.3 Inch) external-link
