LTC4414

新規設計に推奨

大型PFET向け36V低損失PowerPath™コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 大きなQGのPチャネルFETをドライブするために特別に設計されたデバイス
  • 電源OR 接続ダイオードに代わる低損失デバイス
  • AC/DCアダプタ電圧範囲：3.5V～36V
  • 最小の外付け部品数
  • DC 電源間の自動切換え
  • 低消費電流：30μA
  • バッテリ電圧範囲：3V～36V
  • 制限付き逆バッテリ保護
  • MOSFET ゲート保護クランプ
  • マニュアル制御入力
  • 省スペースの8 ピンMSOP パッケージ

LTC4414は外付けPチャネルMOSFETを制御して電源切替えのための理想に近いダイオード機能を構成することができます。これにより、複数の電源を高効率でOR接続できるので、バッテリ寿命を延長し、自己発熱を低減することが可能です。導通時のMOSFETの電圧降下は標準20mVです。補助電源の接続時には負荷が自動的にバッテリから切断されるので、ACアダプタなどの補助電源を使用するアプリケーションに対応できます。複数のLTC4414 を相互接続することにより、複数バッテリ間の切換えや1 つのチャージャから複数バッテリを充電することが可能です。

電源動作範囲が広いので、1～8セルの直列に接続されたリチウムイオン･バッテリで動作可能です。低消費電流（標準30μA）は負過電流とは無関係です。ゲートドライバは電圧クランプを内蔵しているので、MOSFETを保護できます。

補助電源が検出された場合、STATピンを使用して補助のP チャネルMOSFET パワースイッチをイネーブルできます。また、このピンを使用して、補助電源が接続されていることをマイクロコントローラに知らせることもできます。また、制御（CTL）入力によって、ユーザが強制的に1次MOSFETをオフし、STATピンを“Low”にすることが可能です。

LTC4414は高さの低い8ピンMSOPパッケージで供給されます。


アプリケーション

  • 高電流パワーパス･スイッチ
  • 産業用および車載アプリケーション
  • 無停電電源
  • ロジック制御のパワースイッチ
  • バッテリ･バックアップ･システム
  • バッテリ･バックアップ付きの非常用システム
LTC4414
大型PFET向け36V低損失PowerPath™コントローラ
Automatic Switchover of Load Between a Battery and a Power Supply LTC4414 vs Schottky Diode Forward Voltage Drop Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 2
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC4414
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4

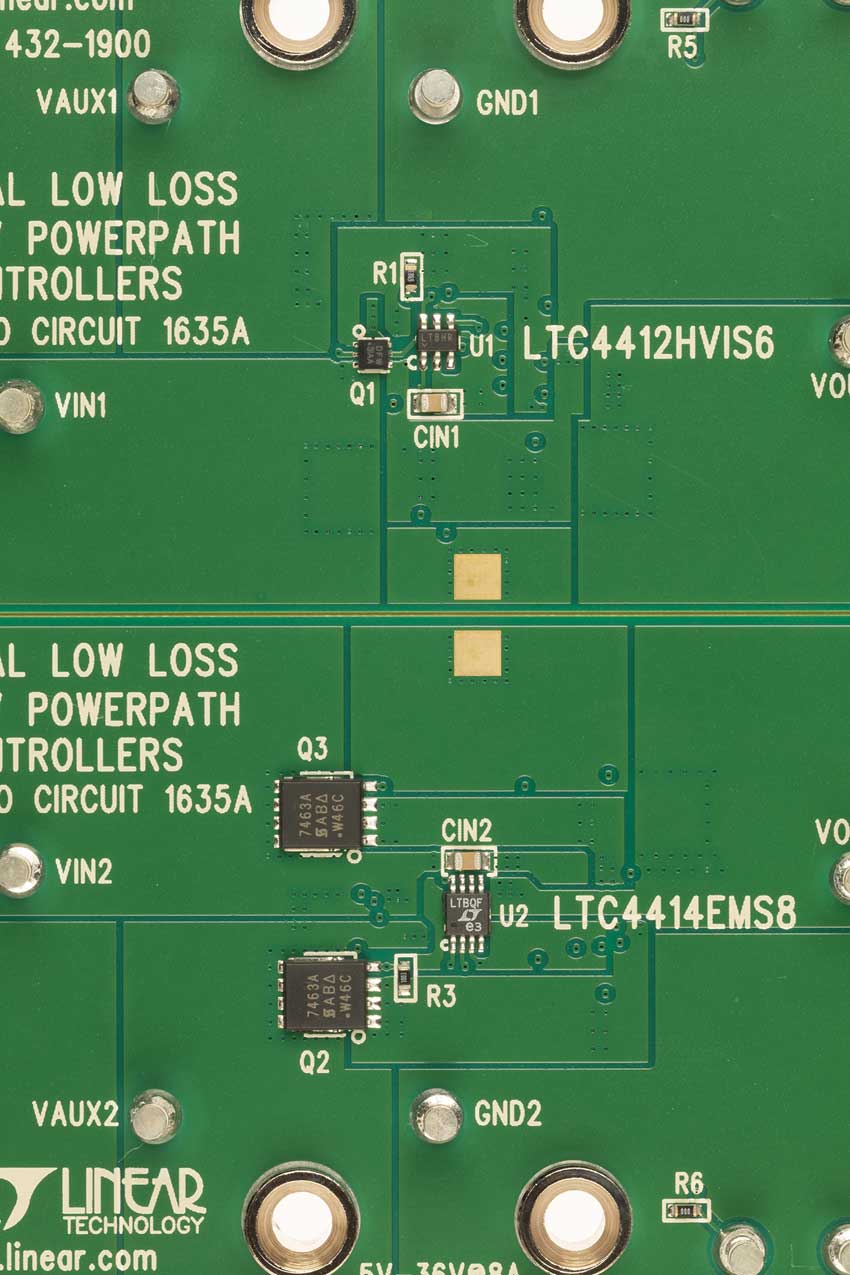

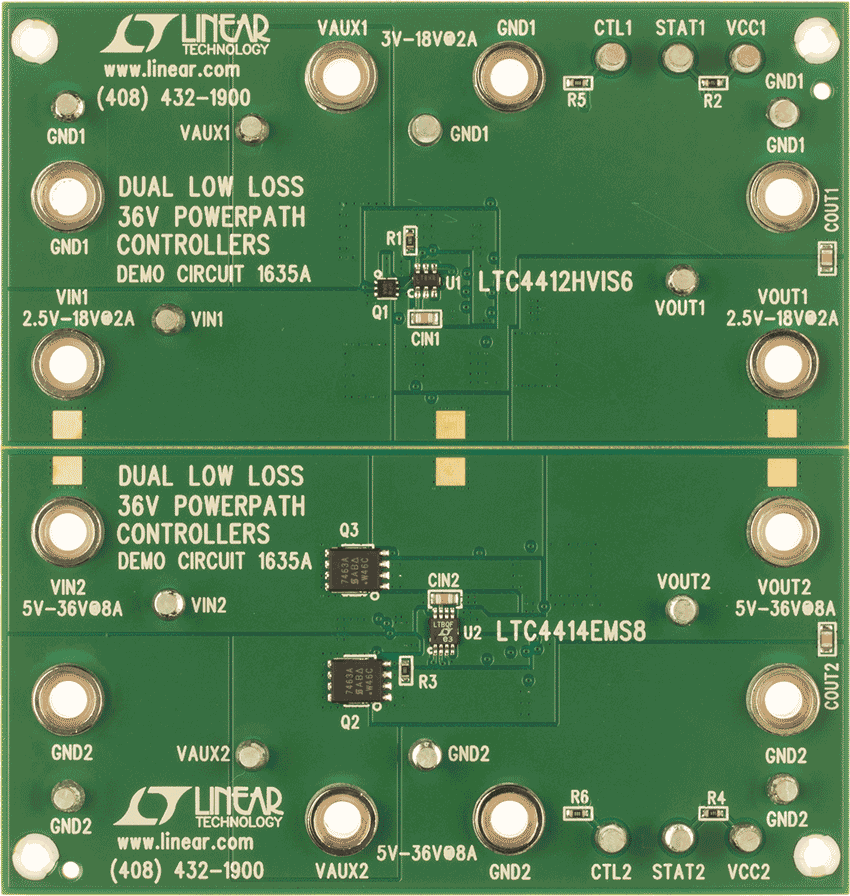

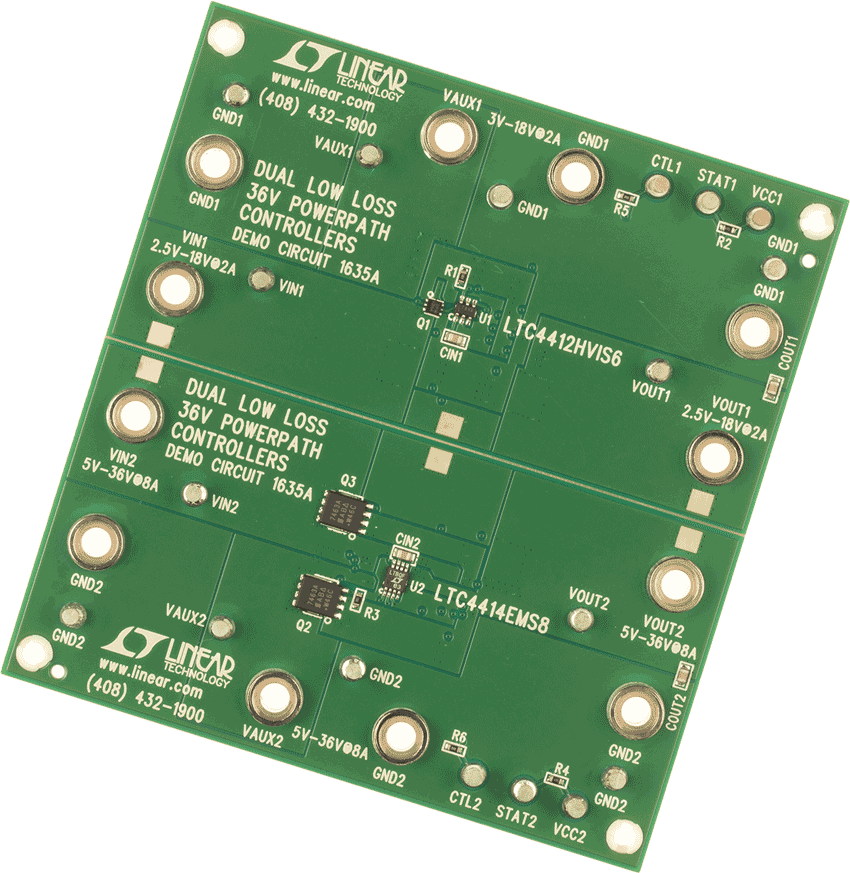

DC1635A

LTC4412/LTC4414 Demo Board | VIN1 = 2.5V to 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

今すぐ購入 詳細を表示

製品詳細

DC1635A Demo Board for:

LTC4412HV 36V, Low Loss PowerPath Controller in ThinSOT

LTC4414 36V, Low Loss PowerPath Controller for Large PFETs

LTC4412 Low Loss PowerPath Controller in ThinSOT
DC1635A
LTC4412/LTC4414 Demo Board | VIN1 = 2.5V to 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A
DC1635A Demo Board DC1635A Demo Board DC1635A Demo Board DC1635A - Schematic
